Лучшие нагрудные пульсометры: топ 5

Сохранить в закладкиСохраненоУдалено 1

Если вы хотите лучше следить за своей общей физиологической способностью, необходимо внимательно отслеживать частоту сердечных сокращений. Как показала практика, наилучшим образом это можно сделать с помощью нагрудного монитора сердечного ритма. В нашем обзоре мы поможем вам выбрать лучший нагрудный пульсометр.

Содержание страницы

Пульсометр нагрудный и в спортивных часах/фитнес-браслете: в чем разница?

Трекеры для измерения пульса в нагрудных ремнях обеспечивают наиболее последовательное и точное считывание сердечных ударов, нежели спортивные часы на руке. Это благодаря более высокой частоте считывания и меньшему их колебанию на теле. Тем не менее, не все спортсмены считают ремень удобным, уж тем более, если пользователь не умеет правильно носить нагрудный датчик пульса. Больше всего он подойдет бегунам или велосипедистам, но не для фитнес залов. Некоторые пловцы используют нагрудный пульсометр, хотя есть замечания, что он сдавливает грудную клетку и приносит дискомфорт.

В настоящее время многие фитнес-браслеты и умные часы включают оптический датчик сердечного ритма. Вместо измерения электрических импульсов, как в случае с ремнем, он использует свет для чтения пульса кровотока через кожу. В то время как эти гаджеты более удобны, оптические сенсоры не так точны и не всегда являются лучшим выбором. Они не станут хорошим компаньоном для людей, которые участвуют в высокоинтенсивном интервальном тренинге и других тренировках, во время которых случаются резкие изменения в частоте сердечных сокращений.

Как работают нагрудные пульсометры?

Есть три группы ремней с пульсометрами: одна по беспроводной сети подключается к смартфону или ПК, а другая использует сочетание двух датчиков, которые общаются друг с другом. В данном случае, используется устройство на запястье — будь то спортивные часы или фитнес-браслет, — которое обеспечивает беспроводное соединение с нагрудным ремнем. Третья группа способна подключаться как к смартфонам и ПК, так и фитнес-браслетам и часам. Связь с периферийными устройствами осуществляется с помощью канала Bluetooth или ANT+.

Используя ремень первой группы, у спортсмена не будет немедленной обратной связи при работе с нагрудным пульсометром, поскольку он не имеет дисплея. Все данные из его памяти будут переданы на смартфон или ПК после тренировки. В противном случае, телефон придется брать с собой на пробежку.

Тренируясь с ремнем второй группы, есть возможность наблюдать сердечный ритм и другие данные прямо на экране часов во время занятий.

В любом случае, решать именно вам, какой вид предпочтительнее.

Топ 5 нагрудных пульсометров

Сегодня на рынке существует множество моделей ремней для точного отслеживания сердечного ритма. Мы предлагаем обзор нагрудных пульсометров, которые предоставляют самые точные данные ЧСС, по сравнению с фитнес-браслетами и спортивными умными часами.

Wahoo Fitness Tickr X

Ремень Tickr X включает в себя датчик, который подсчитывает повторения во время силовой тренировки и записывает расширенные показатели упражнений, такие как вертикальные колебания тела и время контакта с землей во время бега, а также фиксирует скорость и расстояние. Любители велосипедов смогут оценить каденс при использовании приложения Wahoo Fitness.

Этот нагрудный ремень с пульсометром надежно отслеживает сердечный ритм во время тренировок и отправляет данные через ANT + и Bluetooth на любое устройство, которое у вас есть под рукой, будь то телефон на Android/iOS или какой-нибудь фитнес-трекер. Tickr X имеет встроенную память до 16 часов информации, которую вы можете просмотреть в приложении позже.

Устройство предоставляет обратную связь с пользователем с помощью двух небольших мигающих светодиодов, один из которых — красный — указывает на то, что ЧСС обнаружена, а другой — синий — оповещает о том, что Tickr X подключен к другому устройству.

Другим типом обратной связи является вибрация во время определенных действий пользователя. Например, когда трекер запрограммирован на запуск или остановку музыкального трека при касании к нему.

Fitness Tickr X не только позиционирует себя как пульсометр для бега с нагрудным датчиком, но и вполне подходит для любителей фитнеса. Он предлагает больше, чем любой другой нагрудный пульсометр из нашего списка, поэтому мы присвоили ему первое место в этом рейтинге.

Водостойкость	IPX7
Батарея	стандартная сменная CR 2032 (полгода)
Цена	$49,99

Плюсы:

Работа с большим количеством приложений
Водонепроницаемость
Обратная связь с пользователем
Есть Bluetooth и ANT+

Минусы:

На подключенном устройстве (спортивных часах или фитнес-браслете) можно просмотреть только данные ЧСС — другие показатели просматриваются лишь с помощью приложений
Непригоден для плавания

Garmin Hrm Tri

Разработанный специально для триатлетов, нагрудный пульсометр Garmin с маленьким и легким трекером регулируется для удобства как в воде, так и на суше. Этот ремень можно использовать не только пловцам, но и спортсменам в тренажерном зале в качестве традиционного монитора сердечного пульса. Трекер отправляет данные сердцебиения в реальном времени на сопряженные часы с помощью технологии беспроводной передачи ANT+ (вместо Bluetooth LE).

Когда вы плаваете, датчик сердечного ритма хранит до 20 ч информации о ЧСС, а затем, когда вы выходите из бассейна, он передает ее на подключенные часы Garmin. Это связано с тем, что сигналы ANT+ не могут проходить сквозь воду.

Нагрудный пульсометр HRM Tri совместим с такими моделями часов Garmin:

Кроме стандартных показателей сердечного ритма при беге, HRM Tri обеспечивает динамику движений, включая частоту шагов, вертикальное колебание тела и время контакта с землей (используя его с Epix, Fenix 3 и Forerunner 920 XT).

В бесплатном онлайн-сообществе Garmin Connect можно хранить данные, планировать свои тренировки и делиться результатами с другими пользователями. Вы можете просматривать подробные показатели плавания, включая графики сердечного ритма, скорость плавания, тип удара, картографирование и многое другое. А также отслеживать статистику активности: ежедневные шаги, расстояние и количество сожженных калорий.

Garmin HRM Tri — отличный нагрудный пульсометр для плавания, фитнеса, бега и езды на велосипеде с прочной конструкцией и точными показателями.

Водостойкость	5 АТМ (50 м)
Батарея	срок жизни 10 месяцев (три тренировки 1 час в день)
Цена	$129,99

Плюсы:

Прочная конструкция
Подходит для плавания
Работает с часами Garmin

Минусы:

Дорогой
Только ANT + (нет Bluetooth LE)

Suunto Smart Belt

Красивый и маленький нагрудный пульсометр Suunto Smart Belt прекрасно сочетается со спортивными часами Suunto AMBIT3 с использованием Bluetooth 4 Smart LE.

Главной чертой этого пульсометра для груди является то, что он не показывает информацию в реальном времени из-за отсутствия дисплея, а записывает все данные в память. Включить датчик пульса на ремешке можно с помощью приложения, доступное через смартфон или умные часы Suunto AMBIT3. Затем можно идти тренироваться: бегать, плавать, заниматься фитнесом. Точные данные о частоте сердечных сокращениях и сжигаемых калориях перейдут в программное обеспечение MOVESCOUNT для ведения журнала и последующего анализа. Выключить устройство необходимо также через ПО.

Поскольку пульсометр имеет технологию Bluetooth, он также будет работать с многими другими приложениями для фитнеса на iOS и Android.

Suunto Smart Belt — самый маленький Bluetooth Smart-совместимый датчик сердечного ритма на рынке, который измеряет сердечный ритм с большим комфортом и точностью.

Водостойкость	3 АТМ (30 м)
Батарея	сменный аккумулятор
Цена	$70

Плюсы:

Компактная удобная посадка
Предоставляет точные данные
Водонепроницаемый
Совместим как с iOS, так и Android
Работает с приложением-компаньоном на смартфоне

Минусы:

Со временем теряет эластичность, что приводит к плохому контакту с кожей, а в последствии — неточным данным
Плохо спроектированное и неудобное приложение MOVESCOUNT

Polar h20

Пульсометр нагрудного ремня Polar h20 имеет встроенную память, имея возможность хранить один тренировочный сеанс до 65 часов перед синхронизацией с телефоном. Включается датчик с помощью приложения в смартфоне, а затем по окончанию тренировки вы сможете просмотреть данные о своем сердечном ритме.

Отсутствие экрана на устройстве ремня не дает возможности обратной связи в реальном времени. Поэтому можно использовать его с совместимым оборудованием для тренажеров этой же компании, а также умными часами и велосипедными компьютерами Polar. h20 с помощью Bluetooth объединяется с большинством современных смартфонов (iOS, iPhone и Android) и работает с приложениями для занятий фитнесом.

Polar h20 не отслеживает сон, ежедневную активность и не считает шаги, однако в паре со спортивными часами Polar он намного улучшит чтение вашей производительности. А вместе с V800 вы можете получать данные о пульсе при плавании.

Компания известна хорошей работой своей продукции, поэтому нагрудный пульсометр Polar имеет отличную репутацию в плане надежности и точности показателей и почетное место в нашем рейтинге.

Водостойкость	3 АТМ (30 м)
Батарея	сменная (CR2025), 400 часов
Цена	$89

Плюсы:

Комфортный при носке
Точные показания пульсометра
Хорошее время автономной работы
Водонепроницаемый
Работает со сторонними приложениями
Не требует использования смартфона
Передает данные о ЧСС в экшн-камеры GoPro Hero 4 и 5

Минусы:

Платные общие функции в собственном приложении
Высокая цена

MyZone MZ-3

Нагрудный датчик MZ-3 имеет уникальный подход к использованию данных о сердечном ритме. Он использует пульс для вознаграждения пользователя на основе индивидуальных уровней его усилий. По сути, вы получаете баллы, основанные на ударах по различным диапазонам сердечного ритма. Количество баллов увеличивается с ростом вашей интенсивности.

В приложении имеется статистика конкурентов, где можно сравнить свои очки с друзьями и знакомыми. Этот игровой подход может применяться к любому упражнению, будь вы гребцом, бегуном или велосипедистом.

Включается трекер в том случае, когда обнаруживает контакт с кожей. Здесь не будет проблем с разрядкой батареи, если вы забудете отключить пульсометр через приложение в смартфоне, как в других нагрудных ремнях. Но есть риск запустить пульсометр, держа его просто в ладони. В этом случае устройство при включении и выключении подает характерный звуковой сигнал, чтобы оповестить пользователя.

Поскольку MZ-3 отслеживает ваш сердечный ритм, а не движения или шаги, он может быть в значительной степени применен к любому виду спорта — даже плаванию, так как он водонепроницаем до 5 АТМ. Датчик MZ-3 поддерживает ANT+, что позволяет ему работать со сторонними приложениями, такими как Strava или MapMyFitness, давая возможность передавать в них данные пульса и маршруты GPS во время бега или езды на велосипеде. Есть также спортивные часы MyZone MZ-50, которые можно спаривать с ремешком, чтобы обеспечить живую статистику во время тренировок.

Если вам нужна мотивация, а также точный показатель того, как много вы прикладываете усилий, мы рекомендуем MyZone MZ-3. Усилия вознаграждаются. Это делает MyZone MZ-3 надежным выбором для всех, начиная от фитнес-новичков и заканчивая профессионалами.

Водостойкость	5 АТМ (50 м)
Батарея	7 месяцев
Цена	$130

Плюсы:

Конкурентный элемент платформы MyZone мотивирует и стимулирует
Точные показания ЧСС
Мультиспортивная универсальность
Длительное время автономной работы

Минусы:

Не всегда очевидно, что трекер включен
Может сползать во время плавания и интенсивных тренировок
Родное приложение нуждается в дополнительных функциях
Высокая цена

Советы

Большинство мониторов сердечного ритма используют перезаряжаемые аккумуляторы. Однако некоторые используют батареи размером с батарейку в часах, которые иногда требуют замены.
Не все мониторы сердечного ритма являются водонепроницаемыми. Если вы хотите поплавать с помощью нагрудного ремня, выберите тот, который рассчитан на занятия в воде.
Чтобы очистить экран монитора и датчики сердечного ритма, аккуратно протрите их мягкой тканью. Для избавления от сильных пятен сначала слегка смочите ткань.
Для чистки ремней используйте теплую мыльную воду. Высушите ремни на воздухе под солнцем.

Сравнительная таблица характеристик

Для мобильных используйте горизонтальную прокрутку таблицы

Помните: если у вас есть какие-либо опасения по поводу вашего здоровья или уровня физической подготовки, проконсультируйтесь с вашим врачом. И всегда полезно проконсультироваться с персональным тренером при разработке упражнений и целей. Берегите себя.

Была ли полезной информация ?
ДаНет

ismartwatch.ru

Обзор нагрудных пульсометров с датчиком (для бега), профессиональные нагрудные пульсмометры

В современном мире осталось не так много людей, которые не следят за своим здоровьем. Это могут быть спортсмены, пожилые люди или желающие похудеть. И первым параметром для контроля является частота сердечных сокращений. Показатель пульса помогает понять, в каком состоянии находится сердечная мышца, и стоит ли начинать выполнять упражнение, или нужно расслабиться в спокойной обстановке.

Самый простой способ контроля ЧСС – это пульсометр. В этой статье подробно расмотрен такой вид кардиодатчиков, как нагрудный пульсометр, и составлен топ-5 самых эффективных и популярных моделей.

Виды пульсометров

Как устроен пульсометр

Первые пульсометры начали выпускать еще в середине 80-х годов. Они работали по принципу ЭКГ-аппарата: электронные сигналы сердечных сокращений считываются датчиком, а от него передаются на дисплей в виде показателей. Эта технология достаточно надежна и актуальна до сих пор.

Более современные устройства оснащены оптическим плезмографом. Его работа основана на оптическом сенсоре, который находится на обратной стороне браслета и излучает свет на запястье. Этот свет поглощается кровью в сосудах, а специальный датчик фисирует изменение ее плотности и пульсации. Такой способ считается более надежным в нормальных условиях, но менее эфективен в холодную погоду и при частоте пульса более 160 ударов в минуту, когда датчик не успевает фиксировать плотность крови.

Последней инновацией в контроле за пульсом, стало механическое измерение с помощью пьезоэлектрического датчика давления. Этот принцип еще не получил популярности, и реализлван только в одном браслете от HealBe.

Пульсометр

Какие бывают пульсометры

Весь большой ассортимент пульсометров можно условно поделить на два вида:

с внешним датчиком;
со встроенным датчиком.

К первой группе относятся гаджеты со встроенным пульсометром. Их показатель считается более надежным, но до недавнего времени такие устройства были слишком громоздкими, и не использовались во время тренировок. В последнее время стали очень популярны компактные браслеты с пульсометром, получившие название «фитнес-трекеры».

Второй вид пульсометров получает информацию о ЧСС и передает ее на сопряженное устройство (смартфон, ПК, выносной дисплей, фитнес-браслет) с помощью Bluetooth-передатчика. У внешнего датчика есть ряд недостатков:

при групповой тренировке сигналы могут смешиваться и поступать на разные устройства;
данные о пульсе приходят с опозданием, поэтому нельзя точно контролировать динамику ЧСС в режиме реального времени;
вблизи от линий электропередач сигнал датчика может «глючить» или передавать неточную информацию.

В современных устройствах встречается более совершенный способ передачи данных ANT+, выигрывающий в надежности и экономичности.

У гаджетов с внешним датчиком много вариантов крепления:

На палец. Выглядит как прищепка или большое кольцо. Не удобен для постоянного ношения, больше подходит для измерения пульса в домашних условиях.
Наушники. Созданы специально для бега или активных видов спорта. Позволяют одновременно слушать музыку и получать данные о здоровье. Мало распространены из-за сильной погрешности в измерениях.
На мочку уха. Маленькое устройство, которое не мешает тренировкам. Имеет несколько конструкционных минусов: плохо работает на холоде, иногда передавливает ухо, сваливается от активных движений.
С нагрудным ремнем. Самый популярный и наиболее точный способ измерения ЧСС. Датчик крепится на грудь с помощью регулируемой ленты, которая надежно держится на теле даже при быстром беге или прыжках. Современные крепления оснащены пропиткой из силикона, которая полностью исключает спадание пульсометра даже в воде.

Пульсометр с нагрудным ремнем

Кому подойдет нагрудный пульсометр

Цена нагрудного пульсометра часто значительно превосходит стоимость других моделей. Причина этого в повышенной точности, надежности крепления и узкой спортивной направленности. Поэтому перед тем, как выбрать лучшее устройство, следует решить, для чего оно будет использоваться, и какие его фукнкции действительно необходимы, а на каких можно будет сэкономить.

Нагрудный пульсометр подойдет:

спортсменам-новичкам для контроля за увеличением нагрузок, и избегания перетренированности;
опытным спортсменам для наблюдения и сравнения этапов тренировки с предыдущими показателями;
снижающим вес с помощью активных занятий (фитнес, аэробика, бег, танцы) для уменьшения риска перенапряжения и дополнительной мотивации.

Важно! Нагрудный пульсометр сочетается с любым видом спорта, в том числе с плаванием (водонепроницаемые модели), велоспортом и зимними тренировками.

Такой тип пульсометра плохо подходит для пожилых или людей с заболеваниями сердца, из-за большой стоимости и неудобного процесса крепления/снятия. В этих случаях удобнее использовать наручный пульсометр.

Наручные пульсометры

Дополнительные функции нагрудных пульсометров

Кроме функции измерения ЧСС, современные устройства могут по хвастаться рядом полезныхых возможностей:

отображение времени, будильника, секундомера;
расчет пройденной дистанции и скорость;
максимальные, минимальные и средние границы пульса за выбранный период;
подсчет потраченных калорий;
режим восстановления. Возможность засечь время, за которое пульс приходит в норму после тренировки;
модуль GPS, позволяющий синхронизировать маршрут с картой;
история тренировок;
синхронизация со смартфоном, тонометром, велодатчиком или ПК.

Топ-5 нагрудных пульсометров

Nexx HRM-02

Эту модель нельзя отнести к профессиональным устройствам, она больше пододит для новичков. Функционал здесь минимален: график ЧСС и пройденный маршрут. Но все это окупается крайне небольшой ценой и проверенной надежностью.

Гаджет совместим с наиболее популярными фитнес-приложениями: RunKeeper, WahooFitness, Runtastic, которые поддерживают как iOs, так и Android. Информация на смартфон передается через Bluetooth, а батарейки, по заявлению сайта-продавца, хватает на 4-6 месяцев использования. Защита от влаги в устройстве не предусмотрена, поэтому следует заранее позаботиться о защите устройства в дождливую погоду.

Nexx HRM-02

Достоинства:

Небольшая цена.
Поддержка популярных приложений.
Не требуется частая подзарядка.

Недостатки:

Маленький функционал.
Отсутствие собственного приложения.
Отсутствие влагозащиты.

Цена – 2300 р.

Suunto Smart Belt

Самый маленький из представленных в обзоре и очень мощный кардиопередатчик отлично сочетается с часами от Suunto. Устройство не имеет собственной памяти, но может передавать информацию как на смартфон (в приложение Movescount), так и на любые часы и браслеты этой фирмы.

Кроме стандартных функций пульсометра и возможности использования под водой, маленький девайс умеет вести и анализировать журнал тренировок, отображая советы для более эффективной работы.

Suunto Smart Belt

Достоинства:

Компактность.
Совместимость с фитнес-часами Suunto.
Собственное приложение.
Влагозащита.

Недостатки:

Интуитивно непонятное приложение.
Отсутствие удерживающей пропитки на обратной стороне ремешка.

Цена – 5600р.

Garmin HRM-Tri

Этот пульсометр стал наиболее универсальным среди всей линейки Garmin. Он одинаково хорошо может контролировать сердечные сокращения спортсмена на велосипеде, в воде и на беговой дорожке.

Модель выгодно отличают несколько особенностей: возможность хранить информацию непосредственно на датчике до 20 часов, фиксировать время активности, учитывать частоту шагов, и время контакта с землей.

Онлайн-сообщество Garmin позволяет выкладывать план тренировок, делиться своими результатами, сравнивать достижения и общаться с друзьями.

Garmin HRM-Tri

Достоинства:

Влагостойкость.
Встроенный план тренировок.
Совместимость с часами Garmin.
Прочный корпус.

Недостатки:

Высокая стоимость.
Возможность сопряжения только через ANT+ (нет Bluetooth).
Небольшое время автономной работы (250 часов).

Цена – 9800р.

Polar h20

Главной особенностью нового пульсометра стало наличие собственной памяти и возможность записывать и хранить информацию о тренировке. Это избавляет владельца от необходимости брать смартфон с собой, что очень удобно для бега.

Кардиопередатчик может синхронизироваться не только с мобильными устройствами, но и со всем оборудованием Polar, включая фитнес-трекеры, велодатчики и спортивные тренажеры. Это позволяет расширить изначальный функционал гаджета до возможностей полноценного спортивного компьютера.

К списку плюсов можно добавить то, что лента датчика оснащена силиконовыми точками, надежно удерживающими пульсометр на груди.

Polar h20

Достоинства:

Встроенная память.
Возможность подключения к другим устройствам Polar.
Влагостойкость.
Высокая точность показаний.

Недостатки:

Высокая цена.
Небольшой функционал (без сопряжения с другими устройствами).
Небольшое время автономной работы (300 часов).

Цена – 7000 р.

Wahoo Fitness TickrX

Первое, что удивляет в Wahoo – это внушительный срок службы батарейки – до 1 года. А второе – это разнообразный функционал, который разработчики постарались упаковать в маленькое устройство. Датчик на ленте не только записывает пульс, но и фиксирует пройденное расстояние, скорость и потраченные калории, передавая информацию на смартфон. В приложении также есть полезный функционал для велосипедистов и любителей интервальных тренировок. Разнообразие возможностей и сравнительно небольшая стоимость делают TickrX лучшим представителем в своем сегменте.

Передача данных осуществляется как через Bluetooth, так и с помощью ANT+ на Android или iOS устройство. К тому же, этот девайс защищен не только от дождя, но и от погружения в воду на 1,5 метра, что позволяет пользоваться им в бассейне.

Wahoo Fitness TickrX

Достоинства:

Долгое время работы.
Собственное приложение Wahoo Fitness.
Богатый функционал.
Встроенная система тренировок.
Влагозащита.

Недостатки:

Нет собственной памяти (необходимо постоянное сопряжение с устройством).
Отсутствует удерживающая пропитка на ремешке.

Цена – 4200 р.

technosova.ru

Оптический датчик пульса vs. нагрудный: мой опыт

А вы знали, что от бега бывают шрамы? Причем на грудной клетке. Конечно, не от самого бега, а от нагрудного пульсометра. Зачем нужны тренировки по пульсу, можно прочитать в статье о функциональном тестировании.

Мне не повезло иметь конструкцию, при которой лента натирает, особенно на длинных дистанциях. Длительная тренировка около 30 км с пульсометром – гарантированные ~~кровь-кишки~~ натертости, боль в процессе и долго заживающие шрамы. Пробовала менять ленты, надевать ленту чуть выше и ниже, затягивать сильнее и слабее – безрезультатно. К тому же, нагрудный датчик пульса нужно регулярно стирать и менять в нем батарейку. Иначе он начинает бредить, часто в самый ответственный момент.

Все это изрядно раздражает, поэтому я давно хотела попробовать альтернативный вариант – оптический пульсометр. Выбор пал в пользу устройства Scosche Rhythm+, которое мне удачно подарили на день рождения 😉 Что из этого получилось, читайте ниже. Осторожно: много графиков!

Как работает нагрудный датчик пульса

Нагрудный датчик пульса, он же нагрудный кардиомонитор (HRM strap, HRM band) – это эластичный ремень с двумя электродами в виде полосок из проводящего материала и кардиопередатчиком. Технология его работы построена на таком явлении как электрическая активность сердца, обнаруженном в конце 19 века.

Датчик крепится на груди, электроды увлажняются водой или специальным гелем для лучшей проводимости. В момент сокращения сердечной мышцы на коже регистрируется разность потенциалов – таким образом происходит измерение частоты пульса. С датчика информация по беспроводной технологии непрерывно передается на принимающее устройство: часы, велокомпьютер, фитнес-браслет, смартфон и т.п.

Как работает оптический датчик пульса

Оптический датчик пульса с помощью светодиодов просвечивает кожный покров мощным пучком света. Затем происходит измерение отраженного количества света, рассеянного кровотоком. Технология строится на том, что рассеивание света в тканях происходит определенным образом в зависимости от динамики кровотока в капиллярах, что позволяет отследить изменения пульса.

Оптические датчики требовательны к плотному прилеганию к коже (не работают через одежду) и расположению. Их работа построена на определении кровотока в тканях, поэтому чем больше тканей доступно для считывания, тем лучше.

Нагрудный и оптический датчик пульса для бегуна: сравним?

Почему Scosche RHYTHM+, а не встроенный в спортивные часы датчик пульса?

Самый очевидный вариант при выборе оптического пульсометра – купить спортивные часы со встроенным датчиком. Большинство относительно новых моделей часов известных производителей уже включают в себя эту опцию. На первый взгляд, удобно: все в одном, не нужно отдельно заряжать и надевать на себя еще одно устройство.

Но если присмотреться, то такой вариант имеет свои подводные камни. Первым из них для меня стало то, что оптический пульсометр должен плотно прилегать к коже, через ткань, даже самую тонкую, он не работает.

Мои основные тренировки обычно приходятся на конец осени и зиму – подготовка к весеннему марафону. К жаре адаптируюсь плохо, летом бегаю больше для поддержания, а прогресс и улучшение формы удается получить только по холодной погоде.

Часы при этом всегда ношу поверх рукава лонгслива или ветровки. Задирать рукав каждый раз, чтобы посмотреть на показания пульса и темпа – вообще не вариант. Особенно это касается бега на ПАНО, где пульс должен попадать в достаточно узкий коридор и его нужно все время контролировать, чтобы не ускакал выше.

Вторая причина, почему мне не подходит встроенный в часы датчик, обнаружилась уже во время тестирования, о ней ниже.

Оптический датчик пульса Scosche RHYTHM+: краткий обзор

Полное название устройства: Scosche RHYTHM+ Dual ANT+/Bluetooth Smart Optical HR.

Было выпущено в 2014 году. До сих пор считается одной из самых удачных и точных моделей среди оптических датчиков пульса. Подробнее можно почитать в мега-основательном обзоре на сайте Рэя, который DCRainmaker.

Так выглядит Scosche RHYTHM+, просто и с минимумом наворотов

Scosche RHYTHM+ — отдельное устройство в виде браслета с оптическим датчиком, которое надевается на руку и передает показания на любой гаджет, поддерживающий технологию ANT+ или Bluetooth Smart. Фактически это все современные спортивные часы, смартфоны (iPhone 4s и выше, Android 4.3 и выше) и другие устройства. Также работает с любыми приложениями, поддерживающими измерение пульса. Короче, полностью универсальная штука.

Scosche RHYTHM+ имеет три оптических сенсора

В комплекте к датчику идет USB зарядка, заявленное время работы 7-8 часов. Минус: индикация уровня заряда отсутствует. Я вышла из положения, просто ставя Scosche на зарядку после каждой тренировки.

Scosche RHYTHM+ на USB зарядке

По характеру Scosche – типичный интроверт. Все взаимодействие с внешней средой происходит при помощи единственного огонька, который во время зарядки устройства изредка мигает красным, во включенном состоянии — красным и синим, при выключении – снова красным, но чаще. Кнопка тоже одна, для включения достаточно просто нажать ее, для выключения – нажать и подержать. Другая коммуникация с устройством не предусмотрена, любители минимализма и голой функциональности оценят.

Размер браслета датчика регулируется при помощи липучек

Тестирование оптического датчика пульса Scosche RHYTHM+

Чтобы оценить точность оптического датчика по сравнению с нагрудным, я пошла самым простым путем: нацепила на себя двое часов, оба датчика и отправилась на пробежку. Scosche передавал показания пульса на Garmin 920XT, нагрудный датчик – на старый ~~заклеенный изолентой~~ заслуженный Garmin Forerunner 410.

Набор юного исследователя: часы 2 шт, датчики пульса 2 шт

В результате со всех тренировок было получено по два графика пульса – по версии каждого из датчиков. Затем для наглядного сравнения графики были наложены друг на друга. Подразумеваем, что показатели нагрудного пульсометра условно точны. Хотя с ним тоже не все так однозначно, как можно убедиться на одном из примеров ниже.

Почувствуй себя гиком. Весь январь бегала с двумя часами

За месяц были получены данные с разных типов тренировок:

трусца на низком пульсе
легкий бег на уровне аэробного порога (АП), в том числе с короткими ускорениями по 20-30 секунд (страйдами)
бег в марафонском темпе
темповый бег на уровне анаэробного порога (ПАНО)
МПК-интервалы по 1 км
повторы по 400 м

Посмотрим, что получилось.

Часть 1, неудачная

Если сидеть, стоять или ходить, то показания Scosche и нагрудного пульсометра совпадают практически полностью, отклонение не более одного удара (оптический датчик чуть запаздывает).

Пока не бежишь, датчики меряют одинаково

Попытка №1: легкий бег на аэробном пороге

Расположение датчика: как рекомендуется по инструкции – с внутренней стороны ниже локтя, плотная фиксация

Расположение по инструкции

На первую тестовую тренировку я надела только оптический датчик, т.к. уже пару раз успела с ним побегать, показания были вменяемые, подставы не ожидала.

Почти сразу начались глюки, но через пару километров вроде бы все устаканилось. Ровный бег на 150-154 по ровному Труханову, пробежала около 8 км, и тут бах! пульс подпрыгивает под 180 и не снижается. ~~Задумалась, бежать в больницу или вызывать скорую на место.~~ Для справки: до 180+ мое сердце удается разогнать только на интервалах по 1 км, ну или на финишном ускорении на соревнованиях. И это явно не медитативный бег и единение с природой, а счет выдохов, чтобы отвлечь мозг и дотерпеть последние несколько сот метров.

Показания оптического датчика при беге на АП, расположение по инструкции

На графике видно, что я 3 раза останавливалась, пыталась как-то поправить датчик, но безуспешно. Дальше бежала по темпу, пульс колебался от 175 до 180. Почему именно эти устрашающие цифры? А потому, что примерно такой у меня каденс. Видимо, из-за неудачного (в моем случае) расположения при движениях рукой на датчик как-то хитро попадает свет, и он считает эти колебания вместо пульса.

Вывод: размещение датчика по инструкции мне не подходит.

Попытка №2: трусца

Расположение датчика: на запястье – как у встроенного в спортивных часах

Расположение как в часах, плотная фиксация с помощью подручных материалов

Результат еще печальнее, правильных показаний не было вообще, сплошной каденс. На графике пульса с нагрудного датчика (синем) все четко: видны подъемы и спуски с лестниц, остановка на светофоре.

Показания оптического (красный график) и нагрудного датчиков (синий) при трусце, расположение на запястье

Уже позже прочитала, что часы со встроенным датчиком рекомендуют надевать чуть выше, чем обычно, чтобы для считывания было доступно больше тканей. В моем случае это не помогает: и там, и там дефицит мягких тканей, одна кожа и кости 🙂

Вывод: размещение датчика на запястье (и часы со встроенным оптическим датчиком) мне не подходит.

Попытка №3: разминка / темповая работа на ПАНО 5 + 3 + 3 км / заминка

Расположение датчика: на бицепсе, с внутренней стороны. Подсмотрела такой вариант у Рэя (ссылка на его обзор выше), у него он работает. У меня – снова безобразие.

Показания оптического (красный график) и нагрудного датчиков (синий) при работе на ПАНО, расположение на внутренней стороне бицепса

Попытка №4: снова трусца

Расположение датчика: немного выше локтя, сбоку (спереди)

Местами Scosche даже работал правильно, но не удержался, чтобы не изобразить на графике темповую тренировку.

Показания оптического (красный график) и нагрудного датчиков (синий) при трусце, расположение выше локтя спереди

Здесь я ~~задолбалась~~ расстроилась и нажаловалась в фейсбуке на все эти продвинутые технологии. Автор подарка, который сам бегает с таким же пульсометром уже больше года, подсказал, что надевает его так, чтобы датчик располагался на внешней стороне бицепса. Ладно, еще одна попытка. И вуаля! Это помогло.

Часть 2, удачная

Расположение оптического датчика, которое у меня работает

Попытка №5: еще одна трусца

Расположение датчика: с внешней стороны бицепса

Идеальное совпадение графиков, включая отработку лестниц и переходов

Показания оптического (красный график) и нагрудного датчиков (синий) при трусце, расположение с внешней стороны бицепса

Попытка №6: темповая на ПАНО 5 + 3 + 3 + 1 км

Расположение датчика: там же

У нагрудного пульсометра получился чуть более сглаженный график, но все средние показатели на км совпадают.

Показания оптического (красный график) и нагрудного датчиков (синий) при темповой работе на ПАНО, расположение с внешней стороны бицепса

Попытка №7: легкий бег на АП + 6 коротких ускорений по 20-30 сек.

Расположение датчика: там же

Единственное различие в том, что оптический показывает более высокий пульс на страйдах. Кто из них прав, не знаю, но это не принципиально — для коротких ускорений пульс абсолютно не важен.

Показания оптического (красный график) и нагрудного датчиков (синий) при беге на АП с короткими ускорениями, расположение с внешней стороны бицепса

Попытка №8: интервалы 5х1км + повторы 4х400м

Расположение датчика: там же

На интервалах график с показателями оптического пульсометра чуть более «забористый», и есть небольшие запаздывания. Впрочем, отклонения мелкие, и на общую картину никак не влияют.

Показания оптического (красный график) и нагрудного датчиков (синий) при интервалах 5х1км, расположение с внешней стороны бицепса

А вот на повторах несовпадение графиков уже серьезнее, хотя, как и в случае с короткими ускорениями, по пульсу их никто не бегает.

Показания оптического (красный график) и нагрудного датчиков (синий) при повторах 4х400м, расположение с внешней стороны бицепса

Попытка №9: разминка / 13 + 5 км в марафонском темпе / заминка

Расположение датчика: там же

Здесь редкий случай – глюк нагрудного датчика. Его видно в начале синего графика, где пульс на разминке улетает на 180.

Как уже упоминалось, электроды нагрудного датчика для лучшей электропроводимости нужно смачивать – либо специальным гелем, либо водой. Лично я на них чаще всего просто плюю (пардон за натурализм), надеваю ленту и почти сразу выхожу на тренировку. Если не смочить электроды заранее, то поначалу пульсометр может глючить, но потом они увлажнятся естественным образом – с помощью пота.

Алгоритм был нарушен: в уже полностью одетом виде меня застал телефонный звонок, и выйти получилось только минут через 15. Лента высохла, да и на улице самоувлажняться не спешила из-за холода. Там видно еще одну остановку в самом начале М-темпа – тоже из-за телефона. При более высокой интенсивности процессы пошли быстрее, и нагрудный датчик пришел в чувство.

Еще был непонятный прыжок пульса по версии оптики во время легкого бега между работами – причину не нашла.

Показания оптического (красный график) и нагрудного датчиков (синий) при М-темпе, расположение с внешней стороны бицепса

Пожалуй, на этом с графиками пора завязывать.

С тех пор я полностью перешла на Scosche и попрощалась со шрамами. С подобранным местом расположения оптического датчика его показатели достаточно точны для моих целей, никаких заметных глюков больше не наблюдалось. Надеюсь скоро пробежать с ним марафон и наконец-то узнать, с каким пульсом я это делаю (до этого ни разу не бегала 42 км с пульсометром по понятным причинам).

Плюсы/минусы оптического датчика по сравнению с нагрудным

+ удобство: не натирает, не сползает, не мешает

+ в нем не разряжается батарейка, что случается редко, но в самый неподходящий момент

+ его не нужно стирать, в отличие от нагрудного, который в просоленном состоянии может показывать некорректные данные (при активных тренировках стираю ленту раз в неделю)

+ его не нужно смачивать перед использованием

+ при подборе удачного места размещения оптический датчик достаточно точен для решения задач бегуна-любителя

Нагрудный или оптический пульсометр?

— нагрудный датчик по умолчанию точнее, технология его работы не требует ~~танцев с бубном~~ подбора оптимального расположения на теле и идеального прилегания

— оптический датчик в виде устройства (не встроенный в часы) нужно отдельно заряжать, а это еще +1 зарядка ко всей имеющейся куче проводов

Плюсы оптического датчика Scosche по сравнению со встроенным в часы

+ путем экспериментов можно подобрать оптимальное место размещения, при котором показания будут наиболее точны. В случае с часами со встроенным датчиком пульса варианты ограничиваются запястьем – не у всех оптика работает корректно в этом месте (я тому пример).

+ оптический датчик в виде отдельного устройства можно надевать под одежду, при этом показания выводятся на часы, надетые поверх рукава. Часы со встроенным датчиком должны прилегать к телу, что делает их использование в холодное время года неудобным.

А вы пробовали пользоваться оптическим пульсометром? Как впечатления?

Хотите получать обновления блога на почту? Подпишитесь на новости.

run-and-travel.com

Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 1

Всем привет!

Совсем немного осталось до начала нашей краундфандинговой компании часов для измерения уровня стресса EMVIO. Появилась небольшая передышка и пальцы попросились к клавиатуре.

На самом начальном этапе разработки мы проводили небольшой аналитический обзор способов измерения пульса у человека и периодически обновляли его новыми проектами. Захотелось поделиться с сообществом этой информацией. Надеемся, что она будет интересна широкому кругу читателей и даст представление о состоянии технологий в этой области.

В этом обзоре упор сделан именно на применение способов измерения пульса в гаджетах типа «for fan». Одни способы уже реализованы в готовых массовых продуктах, другие ждут своего часа. Но прежде пару слов про то, что собственно мы измеряем и почему это важно.

Немного о нашем сердце

Как известно, сердце – это автономный мышечный орган, который выполняет насосную функцию, обеспечивая непрерывный ток крови в кровеносных сосудах путем ритмичных сокращений. В сердце имеется участок, в котором генерируются импульсы, ответственные за сокращение мышечных волокон, так называемый водитель ритма (pacemaker). В нормальном состоянии, при отсутствии патологий, этот участок полностью определяет частоту сердечных сокращений. В результате образуется сердечный цикл – последовательность сокращений (систола) и расслаблений (диастола) сердечных мышц, начиная от предсердий и заканчивая желудочками. В общем случае под пульсом понимают частоту, с которой повторяется сердечный цикл. Однако есть нюансы, каким способом мы регистрируем эту частоту.

Что мы считаем пульсом

В те времена, когда медицина не имела технических средств диагностики, пульс измеряли всем известным способом – пальпацией, т.е. прикладывали палец к определенной области тела и слушали свои тактильные ощущения, и считали количество толчков стенки артерии через кожу за некоторое время — обычно 30 секунд или одну минуту. Отсюда и появилось латинское название этого эффекта — pulsus, т.е. удар, соответственно единица измерений: ударов в минуту, beatsperminute (bpm). Есть много методик пальпации, самые известные это прощупывание пульса на запястье и на шее, в области сонной артерии, который так популярен в кино.
В электрокардиографии пульс вычисляется по сигналу электрической активности сердца — электрокардиосигналу (ЭКС) путем замеров длительности интервала (в секундах) между соседними R зубцами ЭКС с последующим пересчетом в удары в минуту по простой формуле: BPM = 60/(RR-интервал). Соответственно нужно помнить, что это желудочковый пульс, т.к. период сокращения предсердий (PP интервал) может немного отличаться.

Attention!!! Cразу хотим отметить важный момент, который вносит в путаницу в терминологию и часто встречается в комментах к статьям про гаджеты с измерением пульса. Фактически пульс, который измеряется по сокращениям стенок кровеносных сосудов, и пульс, который измеряется по электрической активности сердца, имеют разную физиологическую природу, разную форму временной кривой, различный фазовый сдвиг и соответственно требует различные методы регистрации и алгоритмы обработки. Поэтому не может быть никаких RR-интервалов при измерении пульса по модуляции объемов кровенаполнения артерий и капилляров и механических колебаний их стенок. И обратно, нельзя говорить, что если у вас нет RR-интервалов, то вы не можете измерить аналогичные по физиологической значимости интервалы по пульсовой волне.

Как гаджеты измеряют пульс?

Итак, вот наш вариант обзора самых распространённых способов измерения пульса и примеры гаждетов, которые их реализуют.

1. Измерение пульса по электрокардиосигналу

После обнаружения в конце 19 века электрической активности сердца появилась техническая возможность ее зарегистрировать.Первым, по настоящему, это сделал Виллем Эйнтховен (Willem Einthoven) в 1902 году, с помощью своего мегадевайса – струнного гальванометра (string galvanometer). Кстати он осуществил передачу ЭКГ по телефонному кабелю из больницы в лабораторию и, по сути, реализовал идею удаленного доступа к медицинским данным!

Три банки с “рассолом” и электрокардиограф весом 270 кг! Вот так рождался метод, который сегодня помогает миллионам людей во всем мире.

За свои труды в 1924 году он стал лауреатом Нобелевской премии. Именно Эйнтховен в первые получил реальную электрокардиограмму (название он придумал сам), разработал систему отведений – треугольник Эйнтховена и ввел названия сегментов ЭКС. Самым известным является комплекс QRS — момент электрического возбуждения желудочков и, как наиболее выраженный по своим временным и частотным свойствам элемент этого комплекса, зубец R.

До боли знакомый сигнал и RR-интервал!

В современной клинической практике для регистрации ЭКС используют различные системы отведений: отведения с конечностей, грудные отведения в различных конфигурациях, ортогональные отведения (по Франку) и т.п. С точки зрения измерения пульса можно использовать любые отведения, т.к. в нормальном ЭКС R зубец в том или ином виде присутствует на всех отведениях.

Спортивные нагрудные датчики пульса

При проектировании носимых гаджетов и различных спортивных тренажеров система отведений была упрощена до двух точек-электродов. Самым известным вариантом реализации такого подхода являются спортивные нагрудные мониторы в виде ремешка-кардиомонитора – HRM strap или HRM band. Думаем у читателей, ведущих спортивный образ жизни, такие устройства уже имеются.

Пример конструкции ремешка и Мистер-гаджет 80 lvl. Sensor pad – это два ЭКГ электрода с разных сторон груди.

На рынке популярностью пользуются HRM ремешки фирм Garmin и Polar, также имеется множество китайских клонов. В таких ремешках электроды выполнены в виде двух полосок из проводящего материала. Ремешок может быть частью всего устройства или пристегиваться к нему застежками-клипсами. Значения пульса, как правило, передаются по Bluetooth по протоколу ANT+ или Smart на спортивные часы или смартфон. Вполне удобно для спортивных занятий, но постоянное ношение вызывает дискомфорт.

Мы экспериментировали с такими ремешками в плане возможности оценки вариабельности пульса, считая их за эталон, но поступающие с них данные, оказались сильно сглаженными. Участник нашей команды Kvanto25 публиковал пост, как он разбирался с протоколом ремешка Polar и подключал его к компьютеру через среду Labview.

С двух рук

Следующим вариантом реализации двух электродной системы является разнесение электродов на две руки, но без постоянного подключения одной из них. В таких устройствах один электрод закрепляется на запястье в виде задней стенки часов или браслета, а другой выносится на лицевую часть устройства. Чтобы измерить пульс, нужно свободной рукой коснуться лицевого электрода и подождать несколько секунд.

Пример пульсометра с фронтальным электродом (Пульсометр Beurer)

Интересным устройством, использующим такую технологию, является браслет Phyode W/Me, разработчики которого провели успешную кампанию на Кикстартере, и их продукт имеется в продаже. На хабре про него был пост.

Электродная система PhyodeW/Me

Верхний электрод совмещен с кнопкой, поэтому многие люди, рассматривая прибор по фоткам и читая отзывы, думали, что измерение происходит просто по нажатию кнопки. Теперь вы знаете, что на подобных браслетах непрерывная регистрация со свободными руками в принципе не возможна.

Плюс этого устройства в том, что измерение пульса не является главой целью. Браслет позиционируется как средство проведения и контроля дыхательных методик, типа индивидуального тренера. Мы приобрели Phyode и проигрались с ним. Все работает, как обещано, регистрируется реальная ЭКГ, соответствующая классическому первому отведению ЭКГ. Однако прибор очень чувствителен к движениям пальца на фронтальном электроде, чуть сдвинулся и сигнал поплыл. С учетом того, что для набора статистики нужно около трех минут процесс регистрации выглядит напряжно.

Вот еще вариант использования принципа двух рук в проекте FlyShark Smartwatch, который выложен на Кикстартере .

Регистрация пульса в проекте FlyShark Smartwatch. Будьте добры подержать пальчик.

Что еще нового есть в этой области? Обязательно нужно упомянуть об интересной реализации ЭКГ электрода – емкостного датчика электрического поля EPIC Ultra High Impedance ECG Sensor производства фирмы Plessey Semiconductors.

Емкостной датчик EPIC для бесконтактной регистрации ЭКГ.

Внутри датчика установлен первичный усилитель, поэтому его можно считать активным. Датчик достаточно компактный (10х10 мм), не требует прямого электрического контакта, соответственно не имеет эффектов поляризации и их не надо смачивать. Нам кажется это решение весьма перспективным для гаджетов с регистрацией ЭКС. Готовых устройств на этих датчиках мы пока не видели.

2. Измерение пульса на основе плетизмографии

Поистине самый распространённый способ измерения пульса в клинике и быту! Сотни разнообразных устройств от прищепок до перстней. Сам метод плетизмографии основан на регистрации изменения объемов кровенаполнения органа. Результатом такой регистрации будет пульсовая волна. Клинические возможности плетизмографии выходят далеко за рамки простого определения пульса, но в данном случае нам интересен именно он.
Определение пульса на основе плетизмографии может быть реализовано двумя основными способами: импедансным и оптическим. Есть и третий вариант – механический, но мы не будем его рассматривать.

Импедансная плетизмография

Как говорит нам Медицинский словарь, импедансная плетизмография – это метод регистрации и исследования пульсовых колебаний кровенаполнения сосудов различных органов и тканей, основанный на регистрации изменений полного (омического и емкостного) электрического сопротивления переменному току высокой частоты. В России часто используется термин реография. Этот способ регистрации ведет свое начала с исследований ученого Манна (Mann, 30 –е годы) и отечественного исследователя Кедрова А.А. (40–е годы).
В настоящее время методология способа основана на двух или четырехточечной схеме измерения объемного удельного сопротивления и состоит в следующем: через исследуемый орган с помощью двух электродов пропускается сигнал с частотой от 20 до 150 кГц (в зависимости от исследуемых тканей).

Электродная система импедансной плетизмографии. Картинка отсюда

Главное условие, предъявляемое к генератору сигнала — это постоянство тока, его значение выбирают обычно не более 10-15 мкА. При прохождении сигнала через ткань его амплитуда модулируется изменением кровенаполнения. Вторая система электродов снимает модулированный сигнал, фактически имеем схему преобразователя импеданс-напряжения. При двухточечной схеме электроды генератора и приемника объединены. Далее сигнал усиливается, из него изымается несущая частота, устраняется постоянная составляющая и остается нужная нам дельта.
Если прибор откалибровать (для клиники это обязательное условие), то по оси Y можно откладывать значения в Омах. В итоге получается вот такой сигнал.

Примеры временных кривых ЭКГ, импедансной плетизмограммы (реограмме) и ее производной при синхронной регистрации. (отсюда)

Очень показательная картинка. Обратите внимание, где находится RR-интервал на ЭКС, а где расстояние между вершинами, соответствующее длительности сердечного цикла на реограмме. Также обратите внимание на резкий фронт R зубца и пологий фронт систолической фазы реограммы.

Из пульсовой кривой можно получить довольно много информации по состоянию кровообращения исследуемого органа, особенно синхронно с ЭКГ, но нам нужен только пульс. Определить его не сложно — нужно найди два локальных максимума, соответствующих максимальной амплитуде систолической волны, вычислить дельту в секундах ∆Tи далее BMP = 60/∆T.

Примеров гаджетов, которые используют данный способ, мы пока не нашли. Зато есть пример концепта имплантируемого датчика для контроля кровообращения артерии. Вот статья про него. Активный датчик сажается прямо на артерию, с хост-девайсом общается по индуктивной связи. Мы считаем, что это очень интересное и перспективный подход. Принцип работы понятен из картинки. Спичка показана для понимания размера 🙂 Используется 4-х точечная схема регистрации и гибкая печатная плата. Думаю, при желании, можно допилить идею для носимого микро-гаджета. Плюс этого решения в том, что потребление такого датчика исчезающее мало.

Имплантируемый сенсор кровотока и пульса. Похож на аксессуар Джонни-Мнемоника.

В завершении этого раздела сделаем ремарку. В свое время мы считали, что таким способом измеряется пульс в известном стартапе HealBeGo, поскольку в этом устройстве базовая функциональность реализуется методом импедансной спектроскопии, что, по сути, и есть реография, только с изменяемой частотой зондирующего сигнала. В общем, все уже на борту. Однако согласно описанию характеристик прибора пульс в HealBe измеряется механическим методом с помощью пьезодатчика (про этот способ во второй части обзора).

Оптическая плетизмография или фотоплетизмографияя

Оптический – это самый распространённый способ измерения пульса с точки зрения массового применения. Сужение и расширение сосуда под действием артериальной пульсации кровотока вызывают соответствующее изменение амплитуды сигнала, получаемого с выхода фотоприемника. Самые первые устройства были применены в клинике и измеряли пульс с пальца в режиме просвета или отражения. Форма пульсовой кривой повторяет реограмму.

Иллюстрация принципа работы фотоплетизмографии

Способ нашел широкое использование в клинике и вскоре технология была применена в бытовых устройствах. Например, в компактных пульсоксиметрах, регистрирующих пульс и сатурацию кислородом крови в капиллярах пальца. В мире производится сотни модификаций. Для дома, для семьи вполне пойдет, но не подходит для постоянного ношения.

Пульсоксиметр обыкновенный и клипса для уха. Тысячи их!

Существуют варианты с ушными клипсами и наушниками со встроенными датчиками. Например, такой вариант от Jabra или новый проект Glow Headphones. Функциональность аналогична HRM ремешкам, но более стильный дизайн, привычное устройство, свободный руки. Постоянно носить затычки в ушах не будешь, но для пробежек на свежем воздухе под музыку в самый раз.

Наушники Jabra Sport Pulse™ Wireless и Glow Headphones. Пульс регистрируется внутриушным (in-ear sensor) способом.

Прорыв

Самым заманчивым было измерение пульса с запястья, ведь это такое привычное и комфортное место. Первыми были часы Мио Alpha с успешной компанией на Кикстартере.

Создательница продукта Лиз Дикинсон (Liz Dickinson) пафосно провозгласила это устройство Святым Граалем измерения пульса. Модуль датчика был разработан ребятами из Philips. На сегодняшний день это самое качественное устройство для непрерывного измерения пульса с запястья методом фотоплетизмографии.

Далее миру стали является такие достойные вещи как Basis B1, Samsung Galaxy Gear и Gear Fit, Moto 360 и конечно ожидаемые всеми фанами яблочных брендов AppleWatch.

Даешь умных часов много и разных!

Сейчас можно сказать, что технология отработана и внедрена в серийное производство. Во всех подобных устройствах реализуется измерение пульса по отраженному сигналу.

Выбор длины волны излучателя

Теперь пару слов, как выбирают длину волны излучателя. Тут все зависит от решаемой задачи. Обоснование выбора хорошо иллюстрировать по графику поглощения света окси и дезоксигемоглобина с наложенными на него кривыми спектральных характеристик излучателей.

Кривая поглощения света гемоглобином и основные спектры излучения пульсовых фотоплетизмаграфических датчиков.

Выбор длины волны зависит от того, что мы хотим измерить пульс и/или сатурацию насыщения крови кислородом SO2.

Просто пульс. Для этого случая важна область, где поглощение максимально – это диапазон от 500 до 600 нм, не считая максимума в ультрафиолетовой части. Обычно выбирается значение 525 нм (зеленый цвет) или с небольшим смещением – 535 нм (применено в датчике OSRAM SFH 7050 – Photoplethysmography Sensor).

Зеленый светодиод датчика пульса – самых ходовой вариант в смарт-часах и браслетах. В датчике смартфона Samsung Galaxy S5 использован красный светодиод.

Оксиметрия. В этом режиме необходимо мерить пульс и оценивать сатурацию крови кислородом. Способ основан на разнице в поглощении связанного (окси) и не связанного с (дезоки) кислородом гемоглобина. Максимум поглощения деоксигенированного гемоглобина (Hb) находится в “красном” (660 нм) диапазоне, максимум поглощения оксигенированного (Hb02) гемоглобина в инфракасном (940 нм). Для вычисления пульса используется канал с длиной волны 660 нм.

Желтый для EMVIO. Для нашего прибора EMVIO мы выбирали из двух диапазонов: 525 nm и 590 нм (желтый цвет). При этом мы учитывали максимум спектральной чувствительности нашего оптического датчика. Эксперименты показали, что разницы между ними практически нет (в рамках нашей конструкции и выбранного датчика). Любую разницу перебивают артефакты движения, индивидуальные свойства кожи, толщина подкожного слоя запястья и степень прижатия датчика к коже. Мы захотели как-то выделиться из общего “зеленого” списка и пока остановились на желтом цвете.

Конечно, измерения можно проводить не только с запястья. Есть на рынке нестандартные варианты выбора точки регистрации пульса. Например, со лба. Такой подход использован в проекте умного шлема для велосипедистов Life beam Smart helmet разработаного Израильской компанией Lifebeam. В предложениях этой фирмы есть еще бейсболки и солнцезащитные козырьки для девушек. Если постоянно носите бейсболку, то это ваш вариант.

Велосипедист доволен, что не нужно одевать HRM ремешок.

В целом выбор точек регистрации достаточно велик: запястье, палец, мочка уха, лоб, бицпес руки, лодыжка и стопа ноги для малышей. Полное раздолье для разработчиков.

Большим плюсом оптического способа является простота реализации на современных смартфонах, где в качестве датчика используется штатная видеокамера, а в качестве излучателя – светодиод вспышки. В новом смартфоне Samsung Galaxy S5 на задней стенке корпуса, для удобства пользователя, уже имеется штатный модуль датчика пульса, возможно и другие производители будут внедрять аналогичные решения. Это может стать решающими для устройств, в которых нет непрерывной регистрации, смартфоны вберут в себя их функционал.

Новые горизонты фотоплетизмографии

Дальнейшее развитие этого способа связано с переосмыслением функционала оптического датчика и технологическими возможностями современных носимых устройств в плане обработки видеоизображений в реальном времени. В итоге имеем идею измерения пульса по видеоизображению лица. Подсветкой является естественное освещение.

Оригинальное решение, с учетом того, что видеокамера является стандартным атрибутом любого ноутбука, смартфона и даже умных часов. Идея метода раскрыта в этой работе.

Субъект N3 явно напряжен – пульс под 100 уд/мин, наверно сдает работу своему руководителю Субъекту N2. Субъект N1 просто мимо проходил.

Сначала на кадрах выделяется фрагмента лица, потом изображение раскладывается на три цветовых канала и разворачивается по временной шкале (RGB trace). Выделение пульсовой волны основано на разложение изображения методом анализа независимых компонент (ICA) и выделения частотной составляющей, связанной с модуляцией яркости пикселей под действием пульсации крови.

Лаборатория Philips Innovation реализовала аналогичный подход в виде программы Vital Signs Camera для IPhone. Весьма интересная штука. Усреднение значений конечно большое, но принципиально метод работает. Аналогичный проект развивает Fujitsu Laboratories.

Виды экранов Vital Signs Camera.

Так что в будущем системы видеонаблюдения смогут дистанционно измерять ваш пульс. Контора АНБ возрадуется.

Окончание обзора в следующем посте “Как умные часы, спортивные трекеры и прочие гаджеты измеряют пульс? Часть 2”. В той части мы расскажем об более экзотических способах регистрации пульса, которые используются в современных гаджетах.

Удачи! И еще раз пригашаем вас на сайт нашего проекта EMVIO.

habr.com

Нагрудные датчики пульса Bluetooth в Самаре (500 товаров) 🥇

Нагрудный датчик пульса Bluetooth 4.0 Bh Fitness HRB-3006

Доставка: Самара

В МАГАЗИН Онлайн консультант Бесплатный номер 8 800… Заказ в один клик
samara.regmarkets.ru
Лучшие пульсометры, ТОП-12 рейтинг хороших пульсометров 2019
1
SIGMA iD.RUN HR
2
PUMA PU91129100
3
Beurer PM70
Пульсометры – современные аппараты, позволяющие измерить ритм сердцебиения, не останавливая тренировку. Для человека, который следит за своим здоровьем, это незаменимый атрибут ручного управления.
Обзор разных приборов позволит определиться с лучшим с медицинской точки зрения.
Как выбрать пульсометр
При выборе данного устройства перед потребителем встает весьма сложный выбор. Ведь они отличаются по техническим характеристикам, по способу ношения, по цене. Но в первую очередь для покупателя нужно обратить внимание на его главное предназначение – максимально точное и удобное измерение частоты пульса во время занятий. Здесь стоит обратить внимание, для кого именно он нужен. Ведь, если выбирать для профессиональных спортсменов, то необходимо выбирать модель с дополнительными возможностями, ведь от этого зависит эффект и результат занятий. Для домашнего пользования достаточно подобрать модели без лишних функций.
Необходимо всегда обращать внимание на производителей, выбирать надежные и проверенные компании. Например, немецкие производители считаются лучшими в топ-рейтинге измерителей. Они зарекомендовали себя как компании, выпускающие точные и качественные модели.
Важно учитывать удобство управления, чтобы было комфортно нажимать кнопки во время занятий, хорошая видимость показателей, ношение при этом на любом участке тела не доставляло дискомфорта.
Зоны пульса
Есть разные зоны пульса, которые задают интенсивность тренировки. По значению максимальной частоты сердечных сокращений рассчитываются нужные зоны.
Уровень нагрузки распределен на пять видов зон:
Очень легкий (50-60% от частоты сердечных сокращений). Разминка, небольшая нагрузка, восстановление.
Легкий (60-70%). Используется для людей с проблемами здоровья и для начинающих спортсменов.
Средний (70-80%). Для сжигания калорий и увеличения выносливости организма.
Тяжелый (80-90%). Увеличение мышечной массы.
Максимальный (90-100%). Достижение максимальной скорости физической нагрузки.
Пульсометр позволяет контролировать и следить за пульсом, поддерживать в нужной зоне и не выходить их нее.
Преимущества пульсометра
При использовании следует выделить преимущества:
беспрерывный контроль над частотой пульса;
возможность не отходить от установленной зоны тренировки, которая позволит максимально добиться нужного успеха;
точный расчет сжигаемых калорий во время нагрузки;
можно отследить свой ежедневный прогресс;
предостережение организма от спортивных перенагрузок и возможных травм.
Основные функции пульсометра
Главные функциональные характеристики:
анализ частоты сердечных сокращений;
выбор зоны тренировки;
подача звукового или светового сигнала при выходе из нужной зоны;
расчет максимального и среднего значения пульса;
калькулятор сожжённых калорий;
настройка часов и даты;
секундомер, отсчет времени, таймер.
Многие модели имеют дополнительные функции:
будильник;
шагомер;
навигация;
синхронизация с другими устройствами;
анализ показателей по кругу;
история физической активности;
поставленные рекорды на основе ежемесячных данных и прочее.
Наличие дополнительных всевозможных функций существенно удорожает стоимость самого пульсометра, при этом делая его сверхфункциональным и незаменимым помощником во время тренировок.
Виды пульсометров
Все пульсометры делятся на 3 вида:
нагрудные;
запястные;
на предплечье.
Нагрудные пульсометры
Нагрудные пульсометры популярны за счет своей максимальной точности показателей. Крепление фиксируется под грудью, надежный и удобный ремешок из мягкой, упругой ткани не сковывает движения, его можно использовать при любом температурном режиме. Все данные передаются по совмещенному смартфону либо другому устройству, фиксируются и остаются в памяти. Недостатком такого рода крепления является постоянная необходимость присутствия смартфона.
Также существуют нагрудные кардиоприборы совместно с часами. Здесь основным преимуществом выступает то, что не нужно носить синхронизированный смартфон, ведь все показатели фиксируются на специальных часах, а датчик при этом находится на груди.
Запястные пульсометры
Запястные пульсометры считаются самыми удобными в использовании, бюджетными, крепятся как обычные наручные часы. Крепление хорошо фиксируется на руке и не дает возможность упасть даже при самой активной физической нагрузки.
Неудобство данного напульсника заключается в том, что нужно касаться монитора для отображения результатов. Иногда при неплотном прилегании выдает небольшую погрешность. Чтобы этого избежать, надо выбирать проверенных производителей с удобными моделями.
Пульсометры на предплечье
Пульсометр устанавливается в области предплечья таким же образом, как и на запястье. Широко используется как среди профессионалов, так и любителей. Не мешает во время тренировки. Удобное крепление часто сравнивают с запястным. Электронный кардиомонитор фиксирует значения всех параметров по принципу сохранения в памяти.
Лучшие запястные пульсометры
SIGMA iD.RUN HR

Один из лучших запястных пульсометров, который специально создан для отслеживания тренировок. Производители SIGMA iD.RUN HR внедрили в устройство функцию повышенной активности, которая помогает отследить любые действия человека независимо от его взаимодействия с мобильным устройством. Благодаря встроенному GPS регулируется скорость движения и расстояние, также импульсивный датчик позволяет точно определять и фиксировать пульс на запястье без использования нагрудного датчика.
Благодаря множеству функциональных способностей с данным пульсометром тренировки будут приносить удовольствие и интерес, ведь точные данные фиксируются и остаются в памяти. Также можно устанавливать личные рекорды и сопоставлять графики поставленных целей на протяжении месяца. В комплекте идет:
прибор;
инструкция;
кабель USB.
PUMA PU91129100
Пульсометр немецкого производства PUMA широко используется в различных видах спорта и в домашних тренировках. Хорошо измеряет данные показателей по сжиганию калорий, скорости движения, расстояния и частоте пульса.
Обладает влагозащитными свойствами, имеет множество дополнительных функций (подсветка, звуковые и световые сигналы, дата и время, фиксация данных, регулировка счетчика кругов).
Дизайн выполнен стильно и универсально, подходит как мужчинам, так и женщинам. Корпус изготовлен из пластика, имеет небольшие размеры.
Beurer PM70
Отличный представитель запястных пульсометров немецкого производства. Пользуется популярностью, как среди профессиональных спортсменов, так и любителей. Его особенностью является точность проведенных измерений. Пользователи отмечают его удобство в применении, различные функциональные возможности, например, при отклонении от хода тренировки подается звуковой и световой сигнал, на дисплей выводятся данные по частоте сокращений.
Корпус прибора водонепроницаемый, легкий по весу, обладает синхронизацией с компьютером для передачи данных по тренировкам.
Для любителей строгих и универсальных дизайнов Beurer PM70 один из лучших. В комплектацию также входит крепление для велосипедистов и удобный футляр для хранения.
SportLine Cardio 660
Sportline Cardio 660 – отличный недорогой вариант для любого вида спорта или повседневных физических нагрузок. Данный прибор оснащен фиксацией целевой зоны для улучшения качества тренировки, при изменении пульса или давления возможно настроить оповещение звуковым сигналом. Так, пользователь будет всегда следить за темпом и скоростью своей тренировки.
На дисплей выводятся данные по количеству сожженных калорий, показатель максимального пульса во время тренировки, при необходимости отлично помогают дополнительные возможности: секундомер, календарь, подсветка, дополнительные сигналы.
Удобен Sportline Cardio 660 тем, что его можно использовать даже под водой на глубине до 50 метров.
DFC W117
Наручный браслет китайского производства DFC W117 прекрасно подходит для любого вида спорта: плавание, бег, велосипедная езда, горнолыжный спорт.
Особенностью данного прибора является его максимальная точность измерения. Он качественно измеряет частоту сердечных сокращений при любых физических нагрузках и в покое.
Благодаря встроенному датчику возможна передача данных на устройства.
Дополнительные возможности:
будильник;
время и дата;
калькулятор калорий;
подсветка;
звуковые сигналы;
хронограф;
водонепроницаемость.
Sanitas SPM22
Sanitas SPM22 – универсальный пульсометр для использования во время фитнеса и спорта.
Производство – Германия.
Корпус водонепроницаемый, выполнен из нержавеющей стали.
Устройство предусматривает установку трех целевых зон, при этом можно настроить свою индивидуальную зону. При изменении показателей в зоне тренировке звучит звуковой сигнал.
Особенности Sanitas SPM22:
в комплект входит нагрудный датчик для снятия всех показаний с максимальной точностью;
передача сигнала имеет аналоговый характер;
расчет расхода энергии и сжигания жировых масс;
контроль средней и максимальной частоты пульса;
фиксация 25 временных значений для каждой тренировки;
дополнительные встроенные функции: часы, будильник, подсветка.
Лучшие нагрудные пульсометры
Garmin HRM-Tri
Garmin HRM-Tri – это нагрудный прибор, идеально подходит для бега, езды и плавания. Широко популярен среди спортсменов по триатлону, ведь способен фиксировать пульс в воде, контролировать показатели при беге, записывать частоту сердечных сокращений при велосипедной езде. Совместим со всеми девайсами производства Garmin.
Основным преимуществом данного устройства по сравнению с другими является его максимальная точность измерений, совпадающая с медицинским ЭКГ.
Единственным недостатком этой модели есть его нагрудный ремень, который не реагирует на показатели во время плавания в бассейне. Все данные фиксируются после пройденной тренировки в бассейне, а не в режиме реального времени. Также производитель советует после каждого использования ремня в бассейне тщательно промывать водой.
Garmin HRM Tri легкий в использовании, небольшого размера, корпус водонепроницаемый, в комплекте есть удлинитель для ремня.
Polar h20 M-XXL
Polar h20 M-XXL представляет собой пульсометр нагрудного способа крепления.
Преимущества использования Polar h20 M-XXL:
Совместим с устройствами Android.
Точность измерений высока благодаря усовершенствованной системе дополнительных электродов.
Русифицирован, обновления программных функций происходит через bluetooth.
Записывает данные в память устройства, для этого не требует обязательного присутствия часов.
Продолжительная работа аккумулятора.
Удобный и легкий в управлении.
Хорошая фиксация нагрудного ремня с возможностью удлинения до любого размера, ремень также оснащен противоскользящими вставками.
Синхронизирует передачу данных через приложение Polar Beat.
Wahoo TICKR X
Данное устройство является весьма удобным и легким методом для наблюдения за своим пульсом во время занятий фитнесом и спортом. Обладает стильным и эффектным дизайном, который подходит для представителей любого пола. Корпус защищен от попадания влаги и пыли, что делает его опциональным для разного вида спорта.
Отличительной особенностью Wahoo TICKR X является его расширенная оперативная память для записи показателей. Совместим со многими фитнес-приложениями, которые устанавливаются на смартфон и моментально выводят информацию о скорости движения, сжигаемым калориям, частоте сердечных сокращений. При этом происходит полный анализ любого движения человека, отмечается пульсация, даются рекомендации для улучшения пройденной тренировки.
SUUNTO Smart Sensor
Smart Sensor отличается легкостью и простотой в управлении, не вызывает дискомфорта при носке и используется при разных температурных режимах. Не пропускает влагу, допускается при использовании в бассейне. Зарекомендовал себя как аппарат с продолжительной работой без дополнительного аккумуляторного питания.
По отзывам в интернете стоит выделить существенный недостаток – ненадежный ремень. Со временем практически каждый пользователь жалуется на ухудшение данных показателей, они либо завышаются, либо занижаются. При этом производитель при покупке дает гарантию 2 года, при этом можно заменить детали, если они не повреждены пользователем.
Smart Sensor совместим с операционной системой Android и iOS, имеется поддержка Bluetooth Smart.
Лучшие пульсометры на предплечье
Wahoo TICKR FIT
Удобный пульсометр с ношением на предплечье TICKR FIT позволяет быстро замерить частоту сердечного ритма, скорость движения, количество сжигаемых калорий.
Совместим со многими приложениями для фитнеса, смартфонами, часами. Синхронизирует передачу данных по Bluetooth и ANT+. Имеет светодиодные сигналы, которые свидетельствуют о работе устройства и подключении к другим гаджетам.
Отличительной особенностью TICKR FIT является его функциональная способность измерить плавность бега. Благодаря этой функции можно отследить темп и стиль конкретной тренировки, повысить ее эффективность и избежать негативных последствий.
Wahoo TICKR FIT – дешевый прибор, используемый при велосипедной езде и спортивном беге.
Polar Oh2
Polar Oh2 – удобный пульсометр в использовании и измерении пульса на предплечье. Практически не ощущается при ношении независимо от активности действий потребителя.
Встроенная память позволяет работать с Polar Oh2 около 200 часов тренировок, при этом заряд устройства держит 12 часов. Прекрасно синхронизируется с компьютерами и мобильными гаджетами для вывода показателей тренировки.
Его можно использовать в воде, он не боится влаги, но нюансом будет невозможность отображения данных в реальном режиме. Все показатели физической активности сохраняться во внутренней памяти устройства.
Комплектация включает в себя:
сенсорный датчик;
ремень из упругой и мягкой ткани с регулировкой;
зарядное устройство;
инструкция на русском языке.
gadgetok.ru
Нагрудный датчик пульса Lixada
Всем привет, сегодня небольшой обзор беспроводного датчика для анализа пульса LIXADA (вроде бы суббренд магазина tomtop).
Датчик недорогой (относительно именитых, вроде Garmin) и поддерживает связь со смартфонами и велокомпьютерами по bluetooth 4.0.

Кто хоть немного окунулся в увлекательный мир физических нагрузок, понимает как важно следить за зонами пульса во время тренировки.
Нагрудные датчики пульса измеряют электрические импульсы тела, и они точнее оптических, которые повально устанавливаются в фитнес браслеты.
Наибольшее применение такие датчики нашли в беге и езде на велосипеде. Отдельно датчик пульса не работает, ему нужно передавать данные — обычно это смартфон, умные часы или велокомпьютер.
Доставка ТК.
Коробка без опознавательных знаков:

~~подвальные~~ бренды магазинов они такие, скромные.
Комплект поставки:

Датчик пульса
Регулируемый ремень
Руководство пользователя
Инструкция

Ремень с широким диапазоном регулировки 65-95 см:

ткань приятная на ощупь, ширина ремня 16 мм. Защелки сделаны интересно — предотвращают самопроизвольное расстегивание ремня.
Датчик пульса:

Корпус сделан из пластика, ремни-электроды резиновые. Водозащита заявлена (3-5 м). Размеры: 31х3,2х1 см
Минус для меня: нет светодиодного индикатора работы, следовательно, нет обратной связи с устройством.
Питание типовое для таких датчиков — таблетка CR2032:

Должно хватить на год использования (800 ч.).
Масса с ремнем:

На мне:

Не сползает — есть регулировка. Активируется датчик от спящего режима только на теле. Перед началом использования датчика нужно смочить ремни-электроды. И после тренировки, помыть датчик с мылом от пота.
Смартфон находит датчик пульса сразу, дистанция работы типовая — несколько метров. ANT+ не поддерживает, только BT 4.0.
Есть куча мобильного софта для тренировок с поддержкой беспроводных датчиков:

Но я использую пульсометр на велосипеде, рассмотрим на примере велокомпьютера iGPSPORT iGS618:

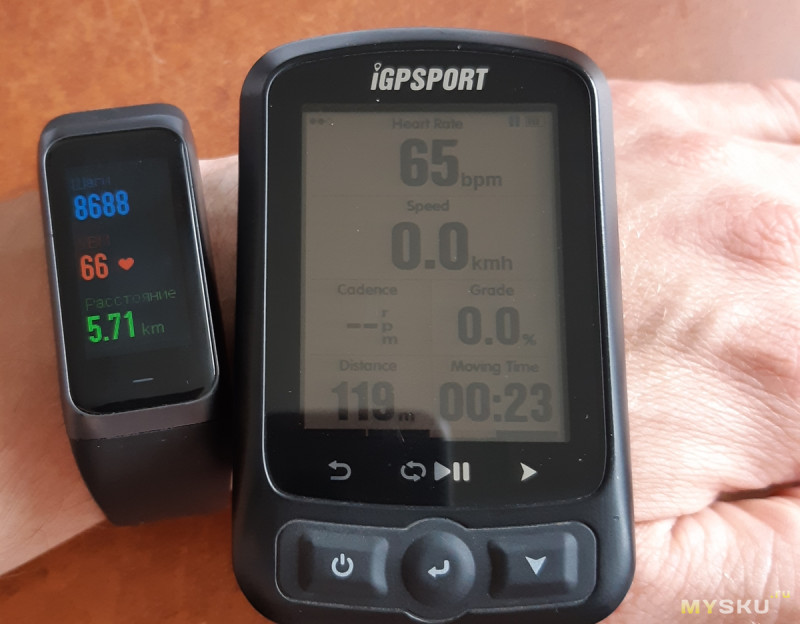

Сравним показания пульсометра с Amazfit Band Cor 2:

Опрос идет примерно раз в 20 сек. Заявленный диапазон 30-240 ударов в мин.
В реальном использовании:

Велокомпьютер сигнализирует о превышении заданных зон пульса. Можно подцепить и к смартфону и велокомпьютеру одновременно.
Потери связи с устройствами не замечал.
Потом можно посмотреть статистику по пульсу в данных поездки:
Я себя спортсменом никак не считаю, датчик взял себе из интереса и чтобы тестировать велокомпьютеры. Обычным любителям покататься на велосипеде такой датчик без надобности. Просто теперь будем знать, что есть такой спортивный пульсометр и он работает.
Спасибо за просмотр. Удачных покупок!
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
