Переборка калипера дискового тормоза

Для читателей нашего блога действует скидка 10%
по промокоду blog-BB30 на все товары, представленные в нашем магазине

Условиям работы гидравлических тормозов не позавидуешь – постоянные перепады температуры, грязь, влага. При продолжительном использовании могут износиться манжеты в калипере, могут заклинить поршни, что требует переборки калипера. О том, как его разобрать и собрать обратно, мы и расскажем на примере тормоза Shimano BR-615 (Deore).



1. Инструменты

2. Разборка

3. Сборка



1. Инструменты

1. Гаечный ключ на 7, 8 мм.

2. «Звёздочка» Torx Т30 (могут быть винты под шестигранник и даже с выступами), чтобы раскрутить 2 части калипера.

3. Плоскогубцы либо ключ для оси, которая не даёт колодкам выпасть из калипера (может быть под шестигранную головку на 2,5 мм, на 3 мм, под «звёздочку» Т10).

4. Напольный насос либо компрессор.

5. Насадка для накачки надувных матрацев либо корпус от шариковой ручки.

6. Плоская отвёртка либо что-то похожее на неё для извлечения резиновых манжет.



2. Разборка

Берём плоскогубцы и достаём шпильку, выполняющую роль оси колодок

Снимаем колодки

Откручиваем болт, соединяющий калипер и гидролинию

Берём напольный насос или компрессор, вставляем в него приспособление. Мы использовали насадку для надувных матрацев

Но подойдёт любой предмет похожей формы, например, корпус от шариковой ручки или ниппель от какой-нибудь камеры. Самое главное, чтобы приспособление плотно вошло в отверстие и не пропускало воздух

Частой работой насоса или компрессором добиваемся того, чтобы поршни вышли из своих посадочных мест

Осторожно! Держите калипер в тряпочке, чтобы повсюду не разлетелась тормозная жидкость (в нашем случае масло).

В нашем случае заклинило один поршень, поэтому мы раскручиваем винты калипера с помощью Torx T30, разбирая его таким образом на 2 части (его в любом случае придётся разобрать на 2 части)

Гаечным ключом на 7 мм выкручиваем ниппель для прокачки

Повторяем операцию по выдавливанию поршней с помощью насоса или компрессора. Честно говоря, если у вас заклинило поршень, то поможет только компрессор.

Осторожно! Поршень выйдет с высокой скоростью, поэтому предварительно «укутайте» половину калипера тряпкой.

С помощью тонкой плоской отвёртки или любого другого инструмента, похожего на неё, извлеките резиновые манжеты

Прочистите посадочные места для манжет

Если манжеты стали «сопливить», пропуская тормозную жидкость, то их необходимо поменять.

Всё, что мы имеем после разборки



3. Сборка

Чтобы вставить манжету, нужно завести её в калипер «лодочкой», после чего нажать таким образом, чтобы она села ровно

Поршни сядут на свои места с небольшим натягом, поэтому посильнее нажмите на них. Предварительно для облегчения посадки можно смазать их используемой тормозной жидкостью

Поставьте маленькое резиновое колечко, которое герметизирует отверстие, благодаря которому тормозная жидкость равномерно распределяется по обеим частям калипера и при нажатии тормозной ручки поршни сходятся одинаково

Закрутите винты калипера Т30

Закрутите ниппель для прокачки гаечным ключом на 7 мм, после чего соедините калипер с гидролинией гаечным ключом на 8 мм

После сборки обязательно произведите прокачку тормоза.

Статья «Как прокачать дисковый тормоз Shimano»

Видео из одной веломастерской отлично дополнит нашу статью

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары, представленные в нашем магазине


Стоит ли переплачивать за гидравлические тормоза? / О горном велосипеде / Twentysix

В нашей сегодняшней статье мы будем рассматривать только дисковые тормоза. Очевидно, что они имеют ряд преимуществ над ободными тормозами. Если ваше колесо начнет восьмерить, то колодки не будут чиркать об обод, и вы спокойно сможете добраться до сервиса или до дома. При торможении обод не изнашивается, что влияет на долговечность. Их не нужно подстраивать по мере износа колодок или это делается быстро и без лишнего инструмента. В общем, у дисковых тормозов сплошные плюсы. Но что именно взять, механику или гидравлику? Принцип работы дисковых тормозов прост до безобразия. К втулке вашего колеса, болтами или с помощью специальных шлицов, крепится тормозной диск. На вилку или раму прикручен калипер, который посредством гидролинии или тросика соединяется с вашей тормозной ручкой. При нажатии на ручку колодки зажимают диск и происходит торможение.
Так что же лучше взять, гидравлику или механику? Для начала нужно лучше понимать конструкцию обоих типов тормозов.

Гидравлика
Гидравлические тормоза хорошо знакомы нам с автомобиля. На велосипеде принцип устройства тормозов абсолютно такой же, что не удивительно, ведь такие тормоза перекочевали к нам с автомобиля.
Принципиальную схему устройства дисковой гидравлики вы можете видеть на схеме ниже:

*Поршни в гидравлических тормозах расходятся сами, когда вы отпускаете ручку тормоза, а пружины нужны для того, чтобы тормозные колодки были прижаты к поршням и не терлись о тормозной диск, когда это не нужно. Бывают вариации на тему возвращающей пружины для колодок. Это может быть, как подпружиненная вставка, так и специальное крепление для колодок на поршне. На работу тормоза это никак не влияет.
Плюсы:

  1. Главный и неоспоримый плюс гидравлики – это то, что даже в самой простой версии тормозов обе тормозные колодки зажимают диск с обеих сторон.
  2. Калипер центруется сам, если тормоза в хорошем состоянии, были вовремя обслужены и поршни не загрязнены. Это преимущество вытекает из предыдущего пункта. Во время настройки тормозов, при нажатии на ручку тормоза, калипер сам зажимает тормозной диск и вам остается только прикрутить калипер к вилке/раме. Выставлять зазоры между колодками ненужно.
  3. Прекрасная модуляция и предсказуемость. Гидравлика не зависит от загрязнения рубашек и тросиков, следовательно, после грязевой покатушки гидравлика тормозит так же, как и до неё. На тормозной ручке отлично чувствуется усилие, которое необходимо приложить для блокировки колеса (та самая модуляция).
Минусы:
  1. Тормозная жидкость набирает влагу. Используете вы тормоза на основе DOT, а может быть на основе минерального масла – это не важно. В любом случае, в течении времени внутрь попадает влага, что понижает точку кипения тормозной жидкости.
  2. Гидравлика «кипит». Этот недостаток вытекает из предыдущего. Чем ниже точка кипения, тем меньше тепла нужно тормозной жидкости чтобы вскипеть. Если вам предстоит затяжной спуск, во время которого вы будете постоянно тормозить, то в какой-то момент жидкость в тормозах перегреется и вскипит. Как только тормозная жидкость вскипит, в ваших тормозах вместо однородной жидкости появится жидкость + газ. А газ, в отличии от жидкости, отлично сжимается и когда вы нажмёте на тормозную ручку, она просто провалится до грипсы и торможения не произойдет. Даже несмотря на то, что такое бывает редко, стоит это учитывать.
  3. Сложность в обслуживании. Из-за того, что жидкость набирает влагу, тормоза необходимо прокачивать. Сделать это самостоятельно, без набора необходимых инструментов, крайне сложно. Нужен опыт и навык. Если вы порвали/перегнули/проткнули гидролинию, придется заказывать новую или отдавать тормоза в сервис для замены.
  4. Цена. Хорошая гидравлика стоит очень приличных денег. Вам нужно будет серьезно раскошелиться!
Конечно, существуют виды катания, где без гидравлических тормозов не обойтись, но это уже более профессиональный спорт, чем простое катание. Касаться этой темы мы не будем.

Механика

            Механические тормоза – это как раз тот случай, в котором говорят: «Простота – залог успеха». И это правда! Принцип работы механических тормозов прост до безобразия. Вы жмете на тормозную ручку, которая тянет тормозной трос, который, в свою очередь, тянет специальный рычаг на калипере, который подвигает тормозную колодку к диску. Profit!
Плюсы:
  1. Механика не кипит. Так как жидкости нет, то и кипеть нечему. Механика будет тормозить до того момента, пока вы не перегреете ротор и колодки, и они не «поплывут».
  2. Её проще обслуживать. Вам не составит труда заменить тросик и рубашку самостоятельно, это можно сделать даже вдали от цивилизации во время велопохода. Запасной тросик и рубашка – занимают минимум места и требуют минимум инструмента.
  3. Механика устойчива к падениям. Трос гораздо сложнее порвать при падении, чем гидролинию. Если вы шмякнулись оземь и ваш руль провернулся несколько раз вокруг рамы, вероятность того, что ваша гидролиния порвётся равна нулю.
  4. Небольшая цена. Хорошая механика стоит как самая простая гидравлика.
Минусы:
  1. Зависимость от качества тросиков и рубашки, а также от их чистоты. Если в рубашку набилась грязь, а трос растянут, то тормозная ручка будет тяжелее нажиматься и точку контакта колодок будет труднее найти, что влияет на модуляцию.
  2. Точная подстройка колодок. Придется периодически подстраивать колодки, если вы хотите, чтобы точка контакта колодок с ротором была в одном положении ручки. Благо это делается одним оборотом шестигранника.
Итог
Подводя итог хотелось бы честно сказать, мы старались, но объективных минусов механики больше не нашли. Если вы не планируется заниматься даунхиллом, профессиональным кросс-кантри, фрирайдом или другими агрессивными видами спорта, механических тормозов вам хватит с головой. Если у вас под боком нет мастерских, где вы сможете обслуживать и закупать расходники на гидравлику, то взвешенность покупки таких тормозов вызывает сомнения.

Тормоза — различия и особенности

Тормоза — различия и особенности

Тормоза — один из основных элементов Вашего велосипеда. Значение их сложно переоценить, как сложно переоценить любую вещь, от которой напрямую зависит Ваше здоровье и жизнь. В данном обзоре мы постараемся рассказать о самых популярных видах тормозов.

1.       Дисковые.

 Тормозная система по своему принципу действия схожа с автомобильными дисковыми тормозами, которые состоят из диска, прикреплённого к втулке, и калипера (суппорта), закреплённого на раме или вилке, сжимающего диск. Главным достоинством дисковых тормозов является так называемая модуляция. Это свойство, благодаря которому процесс торможения становится максимально контролируемым. Т. е. при нажатии на тормозную ручку вы четко ощущаете тормозное усилие и можете с легкостью его контролировать, не блокируя колесо. Среди остальных преимуществ можно отметить следующие:

— дисковым тормозам не страшна грязь и дождь;

— дисковый тормоз не будет создавать помеху движению, если вы погнули колесо;

— дисковые тормоза ввиду своей конструкции хорошо отводят тепло.

— дисковые тормоза не вызывают износ обода колеса, и их колодки обладают гораздо большим ресурсом, т.к. изготавливаются из прессованного металла.



Сначала дисковые тормоза получили распространение только в экстремальных дисциплинах, а затем стали широко использоваться и во всех остальных стилях катания.

Некоторые старые модели дисковых тормозов часто выходили из строя из-за ненадёжной конструкции самого диска — его внешняя часть отламывалась от внутренней, закреплённой на втулке. Также ранние модели не обладали достаточной мощностью и имели большой вес. Затем, в процессе совершенствования, дисковые тормоза стали надежней, эффективней и легче. И даже самые ярые приверженцы такого стиля, как кросс кантри (где вес каждой детали имеет очень важное значение), стали отдавать предпочтение именно дисковым тормозам.

Дисковые тормоза бывают нескольких видов.

2.       Механические

В тормозах этого типа тормозная ручка соединена с калипером при помощи стального троса.  Такое решение имеет ряд преимуществ — простота конструкции, относительная дешевизна, высокая надёжность и ремонтопригодность.

Это особенно важно, если велосипед планируется использовать в дальних велосипедных походах по ненаселенной местности. К недостаткам механических тормозов можно отнести то, что при торможении возникает трение троса о рубашку, плюс трение подвижных деталей в самом калипере, из-за чего эффективность торможения получается несколько ниже, чем у гидравлических тормозов.

При выборе механического тормоза следует учесть, что во многих дешёвых моделях с тормозной рукояткой соединена только одна тормозная колодка. Вторая колодка при этом остаётся неподвижной, хотя ее положение можно отрегулировать. При использовании такого тормоза, тормозной диск деформируется, и эффективность торможения уменьшается.

В более дорогих моделях механических тормозов подвижными делаются обе колодки.

Дисковые механические тормоза — это более дёшевая альтернатива гидравлическим тормозам, оптимальная своей простотой и ремонтопригодностью.

3.       Гидравлические

В тормозах этого типа тормозная ручка соединена с калипером при помощи гидролинии, заполненной тормозной жидкостью или специальным минеральным маслом (в зависимости от модели тормоза). При нажатии на тормозную ручку жидкость приводит в движение тормозные цилиндры, которые в спою очередь, толкают колодки. Поскольку жидкость практически несжимаема, эффективность таких тормозов получается очень высокой. Гидравлический привод обеспечивает очень хорошее качество управления тормозами (модуляцию).

Если тормоза оборудованы расширительным бачком, то перепады температуры воздуха никак не сказываются на их работе. Однако у таких тормозов есть особенность — велосипед не рекомендуется надолго (дольше, чем на несколько часов) переворачивать вверх колёсами, поскольку пузырьки воздуха из расширительного бачка могут попасть в гидролинию, и эффективность работы тормозов резко упадет. Большинство современных дисковых тормозов имеют закрытую систему, при которой переворачивание велосипеда нечем не грозит.

У гидравлических систем имеется только два недостатка:

— значительно более высокая цена по сравнению с тормозами других типов.

— обслуживание гидравлических тормозов имеет много тонкостей, которые могут отпугнуть начинающих.

В частности, если в гидролинию попадает воздух, то тормоза надо прокачивать. Эта процедура сама по себе несложная, но требует определенного навыка.

Также, тормозную жидкость нужно периодически (в зависимости от условий эксплуатации) менять. При этом важно чётко знать, какую именно жидкость нужно использовать. Некоторые тормозные системы работают на минеральном масле (например, Shimano и Tektro), а некоторые — на автомобильной тормозной жидкости DOT 4 или DOT 5.1 (например, Hayes, Avid, Formula).

Среди велотуристов распространено мнение, что дисковые гидравлические тормоза сложно ремонтировать в полевых условиях.  Действительно, повреждение гидролинии невозможно устранить вне специализированной мастерской. Но современные гидролинии достаточно надёжны, и повредить их можно только при весьма серьезной аварии. Стоит также отметить, что тормозной трос механической системы также неремонтопригоден.

Следовательно, отправляясь в дальний поход на велосипеде с гидравлическими тормозами, нужно захватить комплект гидролиний, немного тормозной жидкости и приспособление для прокачки. Весит такой набор несколько больше, чем тормозной трос, но при этом не нужно брать большое  количество запасных тормозных колодок и рубашку троса.

4.       Тормоз V-brake (ви-брейк)

       По бокам обода расположены два длинных рычага, на одном из которых находится упор для рубашки троса, а на другой — анкерный болт. Таким образом трос проходит горизонтально сверху от одного рычага к другому. Данный тип тормозов обладает большим выигрышем в силе, чем другие тормозные системы. В связи с этим здесь используется специальные тормозные ручки с меньшей величиной прилагаемого усилия. На некоторые ви-брейки устанавливается специальное параллелограммное крепление тормозных колодок, которое позволяет колодке сохранять нужный угол наклона при приближении к ободу колеса.

5.       Клещевые тормоза

Первыми ободными тормозами были клещевые тормоза с одним поворотным шарниром на оба рычага(single pivot brake), расположенным на короне вилки или перемычке задних перьев рамы. Более продвинутой конструкцией, появившейся позже, стали тормоза с двумя шарнирами, разнесенными по сторонам (double pivot brake). Клещевые тормоза сейчас устанавливаются на шоссейные велосипеды, а так же, как дополнительный тормоз, на городские, складные и дешевые вседорожные велосипеды. Направление движения колодок на них оптимизировано по сравнению с одношарнирными: оно стало перпендикулярным тормозной поверхности обода. Существуют модификации как с центральным подводом тросика, так и с боковым.

6.       Кантилеверные тормоза

Постепенно «вымирающий» тип тормозных систем. Некогда широко использовавшиеся на маунтинбайках, сегодня повсеместно заменены тормозами других типов. Тем не менее, на заре развития маунтинбайка они практически не имели альтернативы. Выпускавшиеся много лет назад кантилеверные тормоза Shimano XTR с параллельным подводом колодок и сегодня могут посоревноваться по многим параметрам с современными изделиями. Конструкция кантилеверных тормозов элементарна: два рычага с расположенными на них тормозными колодками, подвижно закреплены на специальных штырях (имеющихся почти на любой раме и вилке). Подходящий сверху тормозной тросик, с помощью двух тяг приводит в действие тормозные рычаги.

Несомненными достоинствами кантилеверных тормозов является их простота и легкость обслуживания. Также они являются достаточно грязеустойчивыми — их полностью «вывернутая» конструкция менее остальных тормозных систем подвержена забиванию грязью или снегом. Еще один плюс кантилеверных тормозов — их дешевизна. Это одни из наиболее дешевых тормозных систем на сегодняшний день. С другой стороны, модуляцию, силу и эффективность торможения можно считать неудовлетворительными. И, если для прогулочного велосипеда это не столь критично, то для спортивного применения уже весьма существенно.

7.       Ножной тормоз

Тормоз такого типа приводится в действие вращением педалей в обратную сторону. Соответственно, может быть установлен только на заднее колесо велосипеда. Своё название «храповой» или «тормоз со свободным ходом» (англ. coaster brake) он получил из-за того, что совмещает в себе функции тормоза и трещотки — храповика, или механизма свободного хода (англ. freewheel)

Читать другие статьи:

Велосипедные спицы
Задний амортизатор и подвеска

какие тормоза сейчас устанавливают на велосипед, какие отличия

Ручные тормоза. Основные виды и различия.
Начнем с самого популярного и распространенного. Первый мой пациент – это старый, добрый ободной тормоз. Буду рассматривать тип V, есть еще клещевые, но они очень редкий гость на вилке массовых велосипедов. Клещевой тормоз в основном можно встретить на шоссейных велосипедах. Есть U-тип, принцип как V-тип, отличие в механике и форме, из в основном ставят на BMX. Скажу честно, что я обожаю ободные тормоза. Они простые и неприхотливые. Вы легко сможете настроить ободной тормоз полностью под себя без особых навыков. Отклик, сила сжатия все это регулируется легко и просто в любых условиях и очень быстро. Многие скажут, что они скрипят, соглашусь, бывает такое. Скрип колодки об обод можно решить заменой колодок, на более дорогие. Если скрип появился после катания по лужам, сушим обод колеса, колодки или чистим обод. Просушить тормоза можно зажав их в половину силы и покрутив некоторое время педали. Колодки нагреются и просохнут. Если грязный обод, тогда используем ветошь. Это не высокая плата за простоту и надёжность вашей тормозной системы. Тем более, я уверен, редко кто катается в сильный дождь или намеренно проверяет глубину луж. К детям и подросткам данное утверждение не относится, но им, в принципе, все равно скрипит там что-то или пыхтит. Идем дальше…

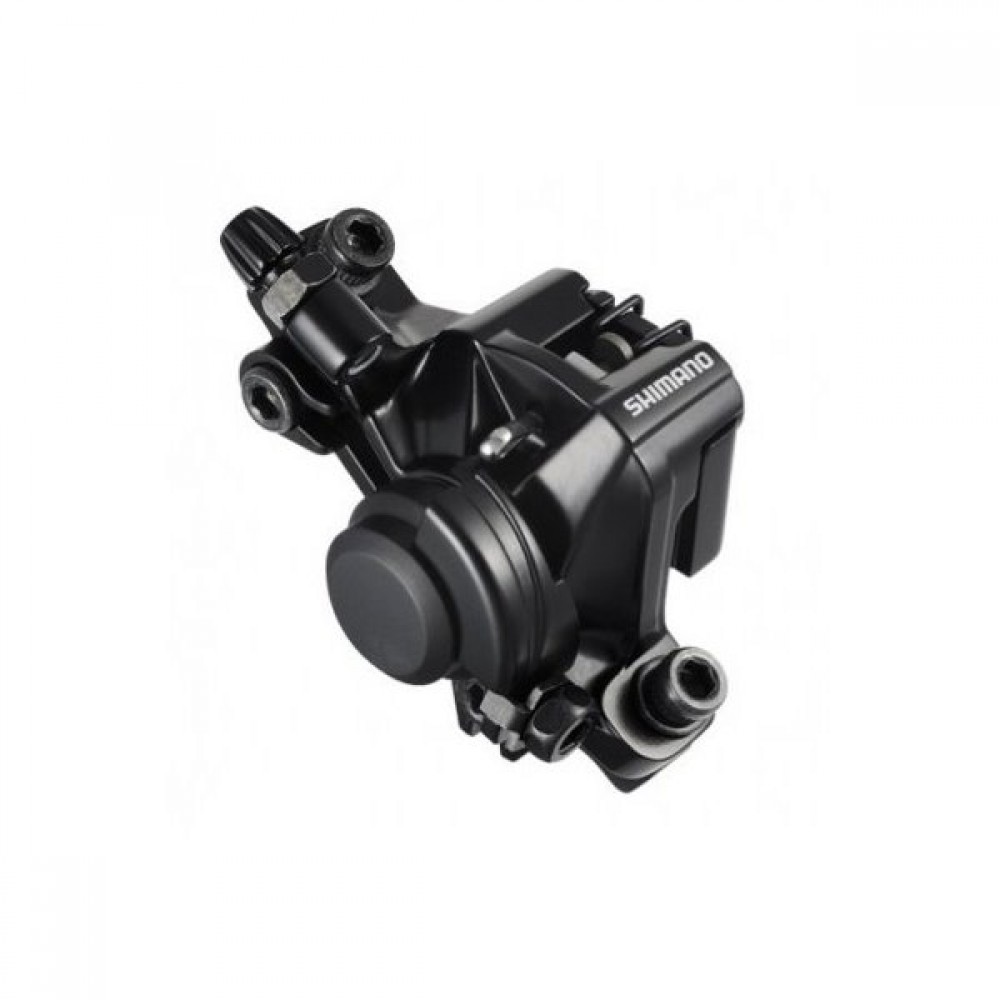

Дисковый механический тормоз. Примерно 2-3 года назад каждый уважающий себя производитель сделал ставку на продвижение и рекламу дисковых тормозов. По мне это только хороший маркетинговый ход для увеличения прибыли с продажи единицы товара. Многие со мной не согласятся, это их право. Я высказываю свое мнение, не претендуя, на лавры всезнайки. Мне не нравится дисковый тормоз. Спросите почему, отвечу. Начнем с того, что при выборе велосипеда особо никто не вникает какой калипер и какой ротор будет установлен на вашем будущем велосипеде. Наименование производителя влияет на надежность, долговечность и возможность точных регулировок вашего механизма. Еще важный вопрос, сколько времени, потом, вы потратите для поиска комплекта новых тормозных колодок. Скажу абсолютно точно и уверенно, что ободной диск в интенсивности торможения не уступает дисковому механическому, а в возможностях настройки, даже превосходит. Многие пишут, что дисковый тормоз не боится влаги и грязи, готов оспорить это мнение. Проведем аналогию с автомобилем. Давайте окунем колеса нашего автомобиля в большую грязную лужу, что получим?  Получим как минимум потерю эффективности торможения до высыхания колодок, как максимум, поведенный тормозной диск от резкого охлаждения. На велосипеде все так же, только вместо суппорта — калипер, а вместо тормозного диска — тормозной ротор. Повторюсь — это мое личное мнение и восприятие данного механизма.
Расскажу про нюансы. Важные моменты, на которые стоит обратить внимание при выборе велосипеда на дисковых тормозах:
 — тормозной механизм должен быть правильно установлен и отрегулирован,
 — ротор ровный без большого биения (более 1-2 мм),
 — проверьте, чтобы не перекашивало ротор при торможении
 — расстояние между статичной колодкой и тормозным ротором должно быть минимальным, на грани подтирания.
Важно знать при эксплуатации. Не зажимайте постоянно тормозной ротор на затяжных спусках. Давайте ему отдохнуть, иначе вы перегреете свой ротор, и его придется заменить. По мере стирания колодок необходимо сдвигайте статичную колодку калипера или сам калипер (зависит от конструкции) к тормозному ротору. Ни в коем случае не наносите смазывающие материалы на тормозной ротор. Пишу не просто так, были случаи, когда привозили не ремонт велосипед после смазки тормозного ротора. Смазывали из-за наличия скрипа, который возникает из-за влаги или не правильных настроек.
Гидравлический дисковый тормоз.
Более сложный, чем механический, но очень эффективный тормозной механизм. Усилие от ручки тормоза на калипер здесь передает не тросик, а тормозная жидкость. Коротко о нюансах. Если не готовы обслуживать самостоятельно, лучше не берите. При замене тормозной жидкости выбирайте именно ту, что заложена производителем, иначе потеряете эффективность торможения или, бывает в редких случаях, мембраны. Для смены гидравлической жидкости найдите инструкцию. Можно найти в открытых источниках. Желательно купить специальный набор для прокачки велосипедных гидравлических тормозов. Не оставляйте под прямыми солнечными лучами в жару +30 и более, от перегрева бачка может выдавить мембраны. Контролируйте расстояние между статичной колодкой и ротором. Обычно регулируется очень просто, в отличии от механического.
Рассказал вроде все что хотел. Текст набирал, отталкиваясь на личный опыт и мнение. Любые вопросы можете оставлять в комментариях. Всем спасибо за внимание.

Что такое суппорт? Преимущества, детали и типы

Штангенциркуль — это прецизионный измерительный прибор, который позволяет измерять различные размеры, такие как толщина, внешний диаметр, внутренний диаметр, длина, ширина и глубина объекта с помощью одного инструмента. Это очень полный инструмент для поддержки многомерных измерений.

Может измерять с хорошей точностью. Точность (разрешение) штангенциркулей составляет от 0,1 до 0,02 мм. Однако наиболее часто используемый — 0,02 мм. Диапазон измерения составляет от 0 до 15 мм или 6 дюймов.Это один из хорошо известных инструментов линейного измерения, который мы используем для получения точных результатов.

Штангенциркуль изготовлен из стали. Однако иногда можно использовать углеродный материал (пластик). В некоторых случаях, когда сталь может поцарапать, можно использовать пластиковую.

Функции

Штангенциркуль

Когда дело доходит до измерения диаметра цилиндрических объектов, штангенциркуль является правильным выбором. Независимо от внутреннего или внешнего диаметра, с помощью одного инструмента задача может быть легко выполнена точно.

Для измерения толщины, длины и ширины вы, безусловно, можете использовать это устройство. Используйте большие челюсти, чтобы закрепить объект, чтобы определить его внешние размеры.

Вы также можете использовать его для измерения глубины. На задней стороне суппорта находится тонкая палочка. Используйте эту палку, чтобы измерить глубину чего угодно. Убедитесь, что глубина не должна превышать 15 мм или 6 дюймов.

Благодаря своим преимуществам штангенциркуль является одним из основных измерительных инструментов, который обычно используется в различных областях, таких как машиностроение, медицина, строительство, бытовая техника и металлообработка.

Преимущества и недостатки

Ниже приводится список плюсов и минусов штангенциркуля, который мы составляем:

Преимущества:

  1. Точность и прецизионность: Первое преимущество штангенциркуля заключается в том, что он обеспечивает точность и точность чтения.
  2. Универсальность: Штангенциркуль — универсальный инструмент, его можно использовать для различных целей. Их можно использовать для снятия внутренних и внешних показаний, а также глубины.
  3. Долговечность: Поскольку суппорты изготовлены из прочных материалов, таких как нержавеющая сталь, они долговечны.Вы можете использовать его в течение длительного периода времени.
  4. Нет необходимости в дополнительной шкале: Для штангенциркуля прямого считывания у них есть фиксированная шкала и подвижная шкала. Им не требуется дополнительная шкала для измерения.
  5. Цена: Суппорты легко найти на рынке. Они доступны по цене. Цена колеблется от 10 до 100 долларов в целом.

Недостатки:

  1. Вероятность личной ошибки: Угол чтения имеет значение.Есть вероятность личной ошибки, когда им пользуется менее опытный человек. Разумеется, это относится к штангенциркулям.
  2. Необходима дополнительная шкала: Для измерителей косвенного считывания требуется отдельная линейка или соответствующая шкала для расчета измерения.
  3. Потребность в хорошем зрении: Аналоговая модель с нониусом и штангенциркулем требует хорошего зрения. Людям с плохим зрением будет сложно считывать результаты измерений.
  4. Ошибка нуля: Одним из наиболее распространенных недостатков использования аналогового штангенциркуля является ошибка нуля.Когда челюсти полностью закрыты, они должны показывать нулевое показание. Если они не показывают ноль, это означает, что у него нулевая ошибка. Штангенциркуль с нулевой ошибкой необходимо откалибровать или отремонтировать, поскольку он будет давать неточные показания.

Типы штангенциркулей

Термин штангенциркуль не означает только одну форму. На самом деле существуют различные модели и типы, которые называются суппортами. Самый простой способ различить их — по шкале отсчета, независимо от того, отделена ли шкала или закреплена на инструменте.

1. Штангенциркуль с косвенным считыванием

Простые штангенциркули не откалиброваны, и для точного измерения расстояния им требуется дополнительная шкала. Простые штангенциркули имеют следующие типы:

  1. Внутренний штангенциркуль: Внутренние штангенциркули предназначены для измерения внутренних размеров объекта. Ножки внутреннего суппорта регулируются в соответствии с объектом для получения желаемых размеров.
  2. Наружный штангенциркуль: Наружный штангенциркуль предназначен для измерения внешних размеров объекта.Как и внутренний суппорт, ножки внешнего суппорта регулируются для получения желаемых размеров.
  3. Штангенциркуль делителя: Штангенциркуль делителя, широко известный как компас, используется для отметки местоположений на поверхностях. Края ножек очень острые, поэтому их можно легко использовать для рисования дуг или окружностей. Они также используются для измерения расстояния между разными точками на карте.
  4. Штангенциркуль с нечетной ножкой: Штангенциркуль с нечетной ножкой имеет изогнутую ножку, они сконструированы таким образом, чтобы разметать линию, в то время как изогнутая ножка проходит вдоль края заготовки.

2. Штангенциркуль с прямым считыванием

Аналоговые штангенциркули откалиброваны и не требуют дополнительных шкал. Штангенциркули Vernier имеют фиксированную шкалу и подвижную шкалу, которая обеспечивает точное измерение. Штангенциркуль с прямым считыванием имеет следующие типы:

  1. Штангенциркуль: Как и его название, штангенциркуль использует нониусную шкалу. Он состоит из двух шкал, в которых первая шкала фиксированная, а вторая скользящая.
  2. Штангенциркуль: Несмотря на то, что рабочий механизм штангенциркуля сложен, он обеспечивает более простое считывание, чем нониус.Штангенциркуль с круговой шкалой использует индикатор с круговой шкалой для отображения показаний.
  3. Цифровой штангенциркуль: Цифровой штангенциркуль оснащен электронным цифровым дисплеем, что облегчает считывание показаний. Это позволяет переключаться между миллиметрами или дюймами с помощью одной кнопки.
Штангенциркуль Цифровой штангенциркуль

Детали корпуса

Штангенциркуль с косвенным считыванием, имеющий отдельную шкалу, состоит из двух поворотных ножек, которые регулируются по точкам объекта, которые должны быть измерены.У некоторых штангенциркулей длинные ножки, у некоторых короткие, а у некоторых также могут быть изогнутые ножки.

Детали корпуса суппорта

С другой стороны, штангенциркуль с прямым отсчетом имеет две шкалы: одна фиксированная основная шкала, а другая — подвижная. Он состоит из челюстей вместо ног. Когда челюсти полностью закрыты, они должны показывать нулевое показание.

Штангенциркуль с прямым отсчетом позволяет считывать результаты измерения через нониусную шкалу, циферблат или цифровой дисплей. Все части этих трех типов в основном одинаковы, за исключением внешнего вида дисплея для чтения.

На изображении выше показан типичный штангенциркуль с нониусом и его части. Список ниже представляет собой объяснение каждого числа, отмеченного на изображении.

  1. Внутренние губки : губки для измерения внутреннего размера, например внутреннего диаметра.
  2. Внешние клещи : Измерительная поверхность для фиксации объекта с целью измерения его внешних размеров, таких как длина, толщина, внешний диаметр и ширина.
  3. Стопорный винт : При необходимости вы можете повернуть винт, чтобы затянуть измеряемый объект.Он действует, чтобы препятствовать движению объекта.
  4. Верхняя нониусная шкала : Часть нониусной шкалы, в которой имеет место градуировка в дюймах.
  5. Нижняя нониусная шкала : Точно так же это часть нониусной шкалы, где расположена метрическая градация, если вы собираетесь проводить измерения в метрических единицах измерения.
  6. Основная шкала : Это основная шкала. Градуировка регулируется в двух положениях: верхняя сторона — дюйм, а нижняя — миллиметр.

Три изображения ниже — это другие части суппорта. Самое важное, что нужно знать, — это палка для измерения глубины. Это третья слева позиция. Все остальное — фотографии сзади.

Давайте подведем итоги

Когда важно получить точное измерение, мы можем положиться на штангенциркуль. Штангенциркуль — идеальный выбор, если вы собираетесь измерить объект цилиндрической формы как по внутреннему, так и по внешнему диаметру, длине, толщине и глубине.Все эти задачи можно выполнить с помощью удобного инструмента. Вам необходимо сохранить для этого инструмента хотя бы одну единицу в вашем наборе инструментов на тот случай, если вам нужно измерить эти размеры как можно точнее.

Как читать штангенциркуль | Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее .

Никогда не забывайте: для всего есть инструмент. И не просто универсальный инструмент смешанного использования. Существует инструмент, специально разработанный для вашей работы.Возьмем, к примеру, линейку. Это один из старейших и наиболее важных инструментов, но у них все еще есть свои ограничения и недостатки.

Штангенциркуль, также называемый парой штангенциркулей, по сути, является более продвинутой и нишевой версией линейки. Он измеряет детали определенным образом для конкретных работ, в частности. Из-за этого они немного сложнее, чем прямолинейный характер правителя.

Чтобы лучше понять, как читать измерители, лучше узнать, что это такое и как они работают.Чтобы помочь вам в этом процессе, редакторы на заднем дворе The Drive создали руководство по основным основам этого уникального инструмента. Давайте начнем.

Что такое суппорт?

Штангенциркуль — это портативное устройство для точного измерения размеров относительно небольших предметов, не являющееся частью вашей тормозной системы. Они бывают разных стилей и имеют разные размеры, чаще всего дюймы и миллиметры.

Типы суппортов

Это наиболее распространенные типы суппортов, с которыми вы можете столкнуться.

Нониус

Штангенциркуль с нониусом используют две разные шкалы: основную шкалу и еще более точную шкалу Нони.

Циферблат

Штангенциркуль считывает часть размера на небольшом прикрепленном циферблате в виде часов с вращающейся стрелкой.

Цифровой

Цифровой измеритель считывает размеры на маленьком цифровом дисплее. Обычно они также имеют несколько дополнительных кнопок.

Анатомия штангенциркуля

Чтобы знать, как использовать штангенциркуль, вы должны знать, для чего предназначена каждая часть инструмента.

Нижние губки

Эти клешни используются для измерения ширины, длины, расстояния или диаметра внешней части детали.

Верхние губки

Верхние губки используются для измерения внутреннего диаметра детали.

Стопорный винт

Стопорный винт, который часто находится рядом с верхними губками, фиксирует суппорт на месте.

Винт с накатанной головкой / колесо

Сдвиньте или закройте губки с помощью колесика с накатанной головкой. Этот винт также перемещает ограничитель глубины.

Основная шкала

Основная градуированная шкала на основной ножке суппорта.

Нониусная шкала

Вторичная скользящая шкала, прикрепленная к основной шкале.

Шагомер

Используется для измерения расстояния между кромкой и другой точкой объекта.

Глубиномер

В задней части суппорта напротив губок находится ограничитель глубины. Глубиномер можно использовать для измерения глубины чего-либо.

Кнопка включения / нуля

На цифровых измерителях: кнопка, используемая для включения устройства и его обнуления.

Кнопка дюйма / миллиметра

На цифровых измерителях: кнопка, используемая для переключения измерения между дюймами и миллиметрами.

Кнопка ABS

Кнопка ABS на цифровом измерителе временно сбрасывает показания на ноль в том месте, где находится измеритель.

Циферблат

Циферблат на штангенциркуле отображает показания измерения с помощью вращающейся стрелки.

Цифровой дисплей

Цифровой экран на цифровых штангенциркулях показывает результаты измерения в виде легко читаемых цифровых чисел.

Основы считывания штангенциркуля

Расчетное необходимое время: Менее 10 минут

Уровень квалификации : Начинающий

Система автомобиля : NA

Безопасность

В зависимости от того, как, что, и там, где вы проводите измерения, вам может понадобиться соответствующее защитное снаряжение. Если вы работаете над своим автомобилем, используйте как минимум следующие предметы:

Все, что вам нужно для чтения Штангенциркуль

Просто штангенциркуль и что-то для измерения!

Расположение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку подавать вам паяльную лампу — Ред. )

Вот как использовать штангенциркуль

Используете ли вы цифровой штангенциркуль, штангенциркуль или штангенциркуль, все они обычно используются одинаково.Это может показаться очевидным, но вот шаги, которые необходимо выполнить:

Измерение внутри

  1. Освободите верхний винт.
  2. Обнулите суппорт.
  3. Вставьте верхние губки в отверстие измеряемого предмета.
  4. Раздвиньте губки, пока они не достигнут противоположных сторон отверстия.
  5. Зафиксируйте верхний винт.
  6. Снимите мерку.

Измерение снаружи

  1. Разблокируйте верхний винт
  2. Обнулите штангенциркуль
  3. Откройте нижние губки, чтобы они были больше измеряемого объекта.
  4. Равномерно затяните губки вокруг предмета.
  5. Зафиксируйте верхний винт.
  6. Произведите измерение.

Измерение глубины

  1. Расположите штангенциркуль перпендикулярно вершине отверстия и параллельно измеряемой глубине.
  2. Разблокируйте верхний винт
  3. Обнулите штангенциркуль
  4. Используйте винт с накатанной головкой, чтобы прокрутить стержень глубины на желаемую глубину.
  5. Зафиксируйте верхний винт.
  6. Снимите мерку.

Как читать штангенциркуль

  1. Считайте число на основной шкале, посмотрев на последнюю пройденную отметку градуировки рядом с нижней челюстью.
  2. Прочтите число на циферблате, посмотрев на число, на которое указывает стрелка.
  3. Сложите два вместе, чтобы получить результат.

Как читать штангенциркуль

  1. Найдите нулевую отметку на скользящей нижней шкале и прочитайте последнюю пройденную отметку на основной шкале.
  2. Теперь обратите внимание на то, как линии на скользящей шкале нониуса соотносятся с линиями на основной шкале. По его замыслу, только одна из этих линий будет идеально сочетаться друг с другом.Найдите соответствующую строку. Обратите внимание на это число и его измерение с нуля.
  3. Сложите два вместе, чтобы получить результат.

Получите справку о том, как считать суппорт от механика в JustAnswers

Drive распознает, что, хотя наши практические руководства подробны и легко выполняются, ржавый болт, компонент двигателя не в правильном положении или масло утечка повсюду может сорвать проект. Вот почему мы сотрудничаем с JustAnswers, который связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самыми сложными задачами.

Итак, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Часто задаваемые вопросы о Caliper Tools

У вас есть вопросы, у Drive есть ответы.

Q: Сколько стоят цифровые штангенциркули?

A: Доступны различные суппорты по качеству и цене от 20 до 200 долларов.

В: Цифровые штангенциркули более точны, чем штангенциркули?

A: Это зависит от штангенциркуля, но в штангенциркуле есть дополнительный инструмент, который может выйти из строя, если не соблюдать осторожность.

Q: Какие цифровые штангенциркули самые лучшие?

А: Группа проверки Drive отобрала для нас три лучших цифровых штангенциркуля.

Видео

Что такое суппорт? Типы суппортов? Кому следует покупать суппорт?

Что такое суппорт?

Большинству из нас хорошо известен термин «штангенциркуль», просто инструмент для измерения сложных размеров объекта. Французский математик Пьер Вернье внес свой вклад в повышение точности измерений, модернизировав механизм.Позже его модернизированный штангенциркуль получил название «штангенциркуль с вернье» в честь его имени. Фактически, современные модифицированные суппорты, такие как Dial Caliper, Digital Caliper, спроектированы на основе принципа Vernier Caliper.

В следующих нескольких строках я расскажу о плюсах и минусах, механизме, функциях и различных аспектах различных суппортов. Я также раскрою некоторые действительно факторы, такие как время автономной работы, а также замену аккумуляторов и их частей или компонентов. Наконец, я коротко расскажу, как выбрать суппорт, который наилучшим образом соответствует вашим потребностям.Хорошо, вернемся к чертежной доске.

На самом деле, понимание функций суппортов — это не ракетостроение. С другой стороны, не стоит считать это простым тортом. Присмотритесь и уделите немного внимания решению ваших внутренних головоломок.

Типы суппортов?

  1. Набор суппортов
  2. Штангенциркуль
  3. Цифровой или электронный штангенциркуль
  4. Штангенциркуль для микрометра
  5. Jenny или штангенциркуль
  6. Пружинный суппорт
  7. Чертежный компас

Давайте поговорим о нониусе, циферблате, цифровом штангенциркуле.

Штангенциркуль

: что такое штангенциркуль?

Штангенциркуль Vernier — исключительно точный измерительный инструмент. Целью использования этого штангенциркуля является точное измерение внутренних и внешних расстояний. Погрешность может составлять всего 0,05 мм — в зависимости от марки. Нониус представляет собой небольшую подвижную градуированную шкалу для определения дробных составляющих делений на заданной первичной шкале любого измерительного инструмента. С обычной шкалой мы можем уменьшить градус до 0,50 мм или около того, в то время как с нониусной шкалой наименьшее доверие может быть равно нулю.10 мм. Обычно штангенциркуль имеет шкалу в дюймах и в миллиметрах.

Разработан для точного измерения любых размеров. Действительно удобен для измерения диаметра, глубины и т. Д. На самом деле штангенциркуль Vernier имеет некоторые удобные функции, такие как внутренние губки, внешние губки и лезвие для измерения глубины.

Штангенциркуль

: что такое штангенциркуль?

В отличие от штангенциркуля Vernier, штангенциркуль поставляется с измерительным комплектом в виде часов, интегрированным с основной шкалой, но, как и штангенциркуль Venire, он имеет внутренние и внешние губки и лезвие для измерения глубины.Используемая единица измерения — дюйм. Каждый дюйм делится на 10 десятичных знаков.

У вас есть десятичные вычисления на основной шкале, а для вычисления сотен тысяч вам нужно будет использовать измерительный комплект в виде часов. На YouTube вы найдете несколько видеороликов, демонстрирующих, как производить точные измерения штангенциркулем. Просто попробуйте.

Цифровой штангенциркуль

: определение цифрового штангенциркуля!

Как видно из названия, цифровой измеритель отображает измерение в цифрах.Современные цифровые штангенциркули действительно достойны; действительно готовое решение для любых измерений. Внешний вид цифрового штангенциркуля ничем не отличается, кроме цифрового дисплея. Но измерительный механизм немного отличается от циферблата и штангенциркуля. Узнайте здесь о компонентах цифрового штангенциркуля.

Проверьте ниже, мы выбрали некоторые продукты от Amazon. Вы можете просматривать по отдельности, нажимая на каждую ссылку.

Что такое штангенциркуль микрометра?

Штангенциркуль

используется для измерения небольших расстояний, например, 1/1000 мм.Его используют для измерения толщины блоков, внешнего и внутреннего диаметров валов и глубины пазов.

Внутренний микрометрический штангенциркуль:

Мы предлагаем вам в помощь одни из лучших микрометрических штангенциркулей —

Штангенциркуль для наружного микрометра / Штангенциркуль для цифрового микрометра:

У вас есть много похожих товаров в Интернете, но вы не знаете, какой из них лучше всего подходит для вас. Вот почему мы предлагаем здесь лучшие штангенциркули для наружного микрометра. Мы изо дня в день ищем для вас лучшие предложения / советы.Вот их несколько —

.

Что такое штангенциркуль Jenny или Oddleg?

Штангенциркуль Jenny этого типа также известен как суппорт с наружной опорой, суппорт с нестандартной опорой или суппорт с гермафродитом.

Что такое пружинный суппорт?

Этот тип суппорта смешан с суппортом изнутри / снаружи / суппорт делителя. У этого суппорта есть две ножки, пружина и регулируемая гайка.

Что такое чертежный компас?

Этот чертежный компас состоит из 6 частей.Это ручка, ножки, петля, острие иглы, грифель карандаша, регулировочная гайка. Также известен как лук-кампус, разделяющий кампус. Используется для создания круга, угла, радиуса, измерения расстояния и т. Д. Множество вариантов — лучевой компас, разметочный компас, свободные разделители крыльев, пропорциональный компас, редукционный компас.

Кому следует покупать суппорт? Цифровой штангенциркуль для деревообработки!

На самом деле, использование суппорта более распространено и не знает границ. Что еще более важно, он широко используется в мастерских и в деревообработке из-за профессиональных потребностей.Студенты инженерных специальностей могут иметь дело с большим количеством сотрудников для измерения, их последнее, но не менее важное измерительное оборудование, скорее всего, это штангенциркуль. Поскольку штангенциркуль используется очень широко, спрашивать: «Кто должен покупать штангенциркуль» на самом деле бесполезно.

Digital против циферблата против штангенциркуля

На самом деле, три типа штангенциркуля продаются на рынке как горячий пирог, а цифровой штангенциркуль, без сомнения, является предметом разговора в городе. Хотя циферблат и штангенциркуль старой школы хороши, но добавление цифрового штангенциркуля добавит дополнительное измерение в вашу коллекцию DIY.Если вы решили купить циферблат или штангенциркуль, подумайте еще раз. Мы просим вас подумать еще раз, потому что слезы над пролитым молоком не принесут пользы. Итак, сначала подумайте, а затем действуйте.

Как работает цифровой штангенциркуль / Рабочий механизм цифрового штангенциркуля / Как это работает цифровой штангенциркуль:

Рабочий механизм цифрового штангенциркуля довольно прост. Вам не нужна Гарвардская докторская степень. для понимания механизма, поскольку это не ракетостроение.Но немного внимания пригодится. Давайте начнем.

Если вы думаете, что цифровой штангенциркуль работает также в зубчатом реечном механизме, таком как штангенциркуль, вы совершаете огромную ошибку. Собственно зубчатой ​​рейки нет; скорее их встроенный механизм основан на емкостном датчике. Когда вы перемещаете контур, отрегулированный с помощью правых губок, датчик измеряет расстояние и отображает его на ЖК-дисплее. Хорошо, позволь мне немного покопаться.

Когда вы откроете основную шкалу цифрового штангенциркуля, вы обнаружите несколько пластин прямоугольной формы.С другой стороны, схема на подвижной губке содержит ряд емкостных датчиков. Эти датчики измеряют изменение сетки прямоугольных пластин и, наконец, отображают число на ЖК-дисплее. Это проще простого.

Цифровой штангенциркуль против микрометра / Точность цифрового штангенциркуля / Цифровой штангенциркуль-микрометр

Поскольку мы уже рассмотрели вышеупомянутый контекст, я думаю, ваша концепция цифрового штангенциркуля почти ясна.Выполните поиск изображений в Google, вы найдете широкий спектр изображений как цифрового штангенциркуля, так и микрометра. Давайте проверим основные различия между цифровым штангенциркулем и микрометром.

  • Цифровой штангенциркуль похож на оружие; с другой стороны, визуальная структура микрометра похожа на топор. Это визуальная разница, если говорить о функциональной разнице; необходимо принять во внимание ряд моментов.
  • Последний счетчик, который может измерить цифровой измеритель, равен 0.1 мм; Напротив, микрометр может безошибочно измерить 0,01 мм. Действительно хорошо звучит, не так ли?
  • Последний, но не менее важный момент — это внутренняя измерительная способность. Цифровой штангенциркуль может измерять практически все размеры объекта. Мы можем без перебоев измерить внутреннее расстояние и глубину. Но, если рассматривать микрометр, его измерительная способность ограничивается только внешней длиной. На самом деле он не предназначен для измерения внутреннего расстояния или глубины.

В чем разница между штангенциркулем шкалы и штангенциркулем?

Оба обеспечивают измерения с одинаковой точностью.Основное различие между штангенциркулем и штангенциркулем — это отображение измерений.

Емкостный цифровой штангенциркуль

Из приведенного выше обсуждения часто становится очевидным, что цифровой штангенциркуль ничем не отличается от циферблата и штангенциркуля, за исключением цифрового дисплея. В то время как шкала и штангенциркуль зависят от принципа зубчатой ​​рейки и шестерни, в цифровом штангенциркуле используется современный емкостной датчик для точных измерений. Современный микрометр на шаг впереди, способный измерять до 0.01 мм без ошибок, что считается последним отсчетом визуальной шкалы. Если вы находитесь в затруднительном положении, выбирая правильное измерительное оборудование в соответствии с вашими требованиями, я думаю, что это подробное руководство окажется достойным на ходу.

Найдите здесь Замена батареи цифрового суппорта в этой статье.

Что такое штангенциркуль?

ЧТО ТАКОЕ СУППОРТ?

Штангенциркуль, основной

Штангенциркуль — это измерительный инструмент, используемый для определения расстояния между двумя противоположными точками на детали или объекте.Штангенциркуль может иметь циферблатный или цифровой дизайн и может быть специально изготовлен для измерения внутреннего или внешнего диаметра объекта. Хотя точность штангенциркуля немного меняется в зависимости от типа манометра и выполняемых измерений, эти инструменты, как правило, хорошо известны своим высоким уровнем точности и их интуитивного использования. Сегодня мы предоставим вам обзор того, как работают калибры, их различные формы и назначения, а также степень их точности.


Достоинства и недостатки штангенциркуля

Штангенциркуль — невероятно универсальный инструмент, который можно использовать в различных контекстах, что делает их одними из наиболее часто используемых и прецизионных. измерительные приборы.Штангенциркуль может измерять диапазон расстояний, внутренних и внешних диаметров. Микрометры, как правило, больше точны в своих измерениях, однако обычно они могут измерять только до нескольких дюймов. Штангенциркуль — немного менее точный инструмент, они могут измерять от пары дюймов до четырех футов.

Один из самых больших недостатков калибра суппорта — неточность. Сам инструмент построен так, чтобы быть точным в каждом измерении, но использовать его оператор должен быть очень опытным.Правильное расположение инструмента и правильная интерпретация результатов могут быть проблемой для новичок. С более опытным оператором штангенциркуль обеспечивает очень последовательные и точные измерения. Калибровочные манометры требуют повторной калибровки примерно раз в год, и их следует регулярно проверять на предмет износа и повреждений.

Детали штангенциркуля и их функции

Как и большинство прецизионных измерительных инструментов, штангенциркуль претерпел некоторые полезные изменения с момента его первого изобретения, которые улучшили удобство использования. и точность.Современные электронные штангенциркуль часто можно подключить к компьютерному программному обеспечению, преобразовать единицы измерения и сравнить соответствующие измерения. Штангенциркуль с ручным управлением по-прежнему очень полезен и, как правило, является более дешевым вариантом для тех, кто озабочен ценой.

Нижние губки штангенциркуля предназначены для захвата измеряемого объекта. Одна из нижних челюстей остается на месте, а другая нижняя челюсть перемещается по шкале измерения. Нижние губки обычно используются для измерения внешних размеров детали, таких как диаметр, длина или ширина.

Верхние губки на штангенциркуле намного меньше и расположены в верхней части инструмента. Как и нижние челюсти, фиксируется одна верхняя челюсть, в то время как другой может свободно перемещаться по шкале измерения. При измерении внутренних размеров верхние губки легко размещаются по внутренним краям. площади.

Стержень глубины — это тонкий стержень на конце основной шкалы, который выдвигается для измерения глубины отверстия или ступеньки. Основная шкала — центральная большая. шкала измерения на штангенциркуле, проходящая вдоль корпуса инструмента.

Основная шкала может иметь деления в миллиметрах или дюймах, а иногда и то, и другое. Во время измерения основная шкала остается неподвижной. На штангенциркуле Кроме того, имеется шкала Вернье, которая перемещается по основной шкале пропорционально перемещению губок. Шкала Вернье дополнительно делит единицы измерения находятся на основной шкале.

Наконец, штангенциркуль поставляется с двумя типами винтов. Винт с накатанной головкой обеспечивает захват, который помогает оператору перемещать и регулировать губки или стержень глубины.В Стопорный винт на штангенциркуле фиксирует подвижные верхнюю и нижнюю губки на месте после позиционирования инструмента для получения точных показаний.

Для чего используются штангенциркуль?

Измерительные щупы

используются для ряда измерений разницы при различных настройках измерения. Эти прекрасные инструменты позволяют проводить измерения внешних поверхностей, внутренних поверхностей, ступенчатые измерения и измерения глубины. Кроме того, штангенциркуль отлично подходит для измерения расстояний.Каверномер датчики используются в ряде прикладных областей, таких как машиностроение, медицина, наука, деревообработка, металлообработка и лесное хозяйство. Величайший Качество штангенциркуля — это то, для скольких различных измерительных задач он может использоваться.

Точность измерения штангенциркулем

Общее правило, касающееся точности штангенциркуля, заключается в том, что это зависит от пользователя, а не от самого устройства. Учитывая невероятную универсальность штангенциркуль, этот инструмент можно использовать для выполнения любого количества измерений.Однако, чтобы достичь высокого уровня точности этих измерений, Лицо, использующее штангенциркуль, должно иметь опыт установки и считывания показаний инструмента. С учетом сказанного, с повышением уровня практики почти каждый может научиться точно пользоваться штангенциркулем. Кроме того, с изобретением электронных штангенциркулей, интерпретирующих выходные данные штангенциркуля датчик стал бесконечно проще.

Если вы новичок в области метрологии или просто не знаете, как использовать штангенциркуль, для повышения уровня точности будет полезно, если вы для начала используйте цифровой штангенциркуль, а не штангенциркуль.Электронные штангенциркули по-прежнему требуют хороших навыков для позиционирования инструмента и применения это к различным интересующим измерениям. Существует два типа характеристик, которые следует использовать при оценке точности штангенциркуля, которые являются наиболее важными. важно учитывать. Эти характеристики включают частичную погрешность контакта с поверхностью, также известную как E, и ошибку сдвига шкалы, также известную как S. Ошибка частичного контакта с поверхностью относится к измерениям, выполненным с внешней стороны штангенциркуля, а ошибка сдвига шкалы относится к измерениям. сделано с другими поверхностями на штангенциркуле.Любой штангенциркуль, который вы покупаете, можно оценить на основе этих значений спецификации, чтобы помочь вы понимаете потенциальную возможную погрешность измерения.

ОБЩИЕ ТИПЫ СУППОРТНЫХ ЗАЖИМОВ

  • Калибровочный штангенциркуль
  • Цифровой штангенциркуль
  • Калипер внутренний
  • Калибр наружный
  • дюймовый штангенциркуль
  • Калибр метрический

ПОЧЕМУ СУППОРТЫ ИМЕЮТ РАЗЛИЧНЫЕ ОПЦИИ КОНТАКТНЫХ ТОЧЕК?

Калибры с внутренним диаметром

Штангенциркуль

с внутренним диаметром, также называемый штангенциркулем с внутренним диаметром, бывают как в виде циферблата, так и в электронном исполнении.Чем отличается этот тип штангенциркуля от других — расположение и стиль челюстей. Губки на внутреннем калипер-манометре обычно прямые с небольшим изгибом наружу. в конце. Эта конструкция предназначена для измерения внутренней поверхности объекта. Другими словами, губки на суппорте внутреннего диаметра калибр сконструирован таким образом, что самый кончик губки изгибается, так что эти два наконечника являются единственной частью инструмента, контактирующей с деталью. Этот обеспечивает наиболее точное измерение внутреннего диаметра.Вариант точки контакта для внутреннего штангенциркуля важен для установки инструмента. внутри измеряемой области, которая может быть узкой или тесной.


Калибры наружного диаметра

Штангенциркуль с наружным диаметром, также называемый штангенциркулем с внешним диаметром, бывают как в виде циферблата, так и в электронном исполнении. Чем отличается этот тип штангенциркуля от других — строение и конструкция челюстей. Каждая челюсть на внешнем диаметре изгибается в форме квадрата, прежде чем вернуться в Контактная точка.В состоянии покоя губки штангенциркуля наружного диаметра соприкасаются. Затем, когда они используются, эти точки контакта могут быть размещены на внешняя поверхность, которую вы пытаетесь измерить, обеспечивая наиболее точное измерение от одной внешней точки до другой. Этот дизайн предназначен специально для измерения внешних расстояний на детали или объекте.


КАК ИСПОЛЬЗОВАТЬ СУППОРТ?

Использование штангенциркуля, будь то циферблатный или электронный, требует практики, терпения и навыков.Зажимы штангенциркуля должны быть расположены очень точно перпендикулярно, или квадрат к измеряемому объекту. Крепко удерживать челюсти на месте важно, но вы также должны быть осторожны, чтобы не вызвать их отклонения. В В общем, измеряемый объект должен быть как можно ближе к рамке штангенциркуля. В целом, использование штангенциркуля требует приблизительно четыре шага. Сначала, удерживая штангенциркуль винтом с накатанной головкой, установите фиксированную губку внутри или снаружи измеряемой детали.Второй, отрегулируйте подвижную губку так, чтобы она располагалась в противоположном месте, таким образом перекрывая измеряемое пространство или площадь. Это то же самое независимо от используется ли верхняя или нижняя челюсти. В-третьих, затяните стопорный винт, чтобы положение инструмента стабилизировалось и зафиксировалось на месте. В-четвертых, удерживая инструмент на месте или снимая его после блокировки, считывайте результат измерения вручную со шкалы или в цифровом виде. с экрана считывания.В зависимости от типа измерения, которое вы выполняете, эти шаги потребуют более сложных подэтапов и настроек.

КАК ВЫБРАТЬ ПОДХОДЯЩИЙ СУППОРТ

Выбор правильного штангенциркуля будет зависеть от того, какие типы измерений вам нужно выполнить с помощью этого инструмента. Эти универсальные инструменты позволяют проводить измерения вне помещений. диаметр, внутренние диаметры, толщина канавки, толщина трубы и труднодоступные размеры.

Продам лучший штангенциркуль

Компания Higher Precision предлагает калибры для суппортов лучших производителей.Мы предлагаем широкий ассортимент штангенциркулей от Mitutoya, Fowler, Spi и Insize. Если вы ищете конкретный стиль, бренд или цену, мы можем помочь вам сделать лучшую покупку калибра.

Калибры Фаулера

Калибры Mitutoyo

Штангенциркуль SPI

Калибры размерные

Заключение

Штангенциркуль — невероятно полезный инструмент, который можно задействовать в различных настройках для выполнения ряда различных измерений.Эти замечательные инструменты способны выполнять измерения внешних и внутренних поверхностей, а также могут выполнять пошаговые измерения, измерения глубины и т. Д. а также измерения расстояний. В таких областях, как машиностроение, медицина, наука, деревообработка, металлообработка и лесное хозяйство, штангенциркуль калибры — широко применяемый инструмент. Несмотря на свою универсальность, штангенциркуль наиболее точен, когда пользователь хорошо владеет обращением и чтением. инструмент. Электронные или цифровые штангенциркули могут помочь минимизировать эту ошибку для более неопытных пользователей.Научиться пользоваться штангенциркулем — это отличный навык, который пригодится в различных контекстах измерения.

Позвоните нам сегодня в Higher Precision, чтобы получить дополнительную информацию о калибрах, которые мы предлагаем, и получить ответы на все ваши вопросы о калибрах.


Часто задаваемые вопросы

Какие типы штангенциркулей доступны и в чем их отличия?
Широкие категории типов штангенциркуля включают, цифровой штангенциркуль, штангенциркуль с круговой шкалой, внешний штангенциркуль, внутренний штангенциркуль, Метрический штангенциркуль и дюймовой штангенциркуль.Цифровые и циферблатные штангенциркули различаются по конструкции и типу вывода. Некоторые метрологи предпочитают иметь больше ручное управление измерением, поэтому может предпочесть штангенциркуль с круговой шкалой, позволяющий определять выходной сигнал. Другим может понравиться единообразие, обеспечиваемое конструкцией электронного инструмента и возможностью цифрового вывода. Внутренний и внешний калибры различаются тем, что они предназначены для измерения. Внутренние калибры измеряют внутренние размеры объекта, а внешние измерители — внешние.Эти суппорты требуют бережного обращения, чтобы избежать изгиба или повреждения во время регулировки и позиционирования. Метрические и дюймовые калибры просто отличаются единицей измерения вывода. Чаще всего каверномеры строятся как перекрывающиеся типы, а не каждый из этих типов. построен самостоятельно. Штангенциркули обычно могут переключаться между метрическим и дюймовым выходом и, вероятно, могут управлять как ручным, так и цифровым измерения. При покупке штангенциркуля следует помнить о том, что если вы не видите конкретной конструктивной особенности, которую вы имеете в виду, Просто спроси.Эти инструменты бывают самых разных, и может быть способ создать конкретный калибр, на который вы надеетесь, или отрегулировать другая версия, соответствующая вашим потребностям.
Каковы преимущества использования штангенциркуля при прецизионных измерениях?
Самым большим преимуществом использования штангенциркуля для точных измерений является универсальность инструмента. Штангенциркуль может измерять любое количество точек контакта с деталью или объектом, и имеет гораздо более широкий диапазон измерения, чем аналогичные инструменты.Эти замечательные устройства могут быть такими гибкими в возможность измерения благодаря технологии шарнирной геометрии, используемой при их создании. Губки на штангенциркуле имеют движение на основе шестерни. в пределах точки поворота, которая может быть увеличена на ту же степень на лицевой стороне инструмента. Пока поддерживается постоянное соотношение 10: 1, Вы можете отрегулировать губки на штангенциркуле практически до любой формы и размера, которые вам нужны. Это позволяет использовать штангенциркуль для измерения расстояния, угловые отверстия, фланцы, изгибы и труднодоступные места.При проведении точных и точных измерений штангенциркулем требуется опыт и практика, когда вы хорошо разбираетесь в использовании этих инструментов, вы можете использовать их для множества различных типов измерений. Имея Умение пользоваться штангенциркулем очень пригодится любому метрологу.
Как можно проверить калибровку и поверку штангенциркуля?
Как только вы узнаете стандарты соответствия и спецификации, которым должен соответствовать ваш штангенциркуль, вам важно убедиться, что соответствие.Один из способов проверки соответствия погрешности частичного контакта с поверхностью вашего штангенциркуля заключается в использовании измерительных блоков, измерителя штангенциркуля или другого. справочный инструмент. Используя не менее трех и не более пяти точек тестирования, вы захотите покрыть не менее 90% диапазона измерения инструмент и расположить эталонный стандартный инструмент в разных положениях измерительных поверхностей штангенциркуля. Проверка ошибки сдвига шкалы Для проверки соответствия на штангенциркуле аналогично используется прибор для проверки штангенциркуля или мерные блоки, но также может выполняться кольцевой калибр или поверхностная поверхность.Какие используемый вами эталон будет варьироваться в зависимости от того, проверяете ли вы шаг, глубину или внутренние измерения. Для руководства по выбору теста При калибровке и проверке штангенциркуля обратитесь к ASME B89.1.14. При выполнении этого процесса с использованным штангенциркулем вместо нового манометр, только не забудьте также проверить на износ и повреждения.
Какие бывают распространенные марки штангенциркулей?

Как очень распространенный инструмент, вы, вероятно, найдете штангенциркуль практически под любой торговой маркой компании, производящей прецизионные измерения.Различные бренды могут специализируются на различных конструкциях и размерах штангенциркуля. В компании Higher Precision имеется огромный выбор калибр-штангенциркулей, произведенных и распространенных. четырьмя нашими любимыми предприятиями по точным измерениям Мы предлагаем штангенциркуль от Mitutoya, Fowler, Spi и Insize. Каждый из них бренды предлагают стандартные штангенциркуль, штангенциркуль с круговой шкалой, цифровые штангенциркуль, внутренние штангенциркули, внешние штангенциркули, дюймовые штангенциркули калибры, и калибры метрические.Если вам нужен штангенциркуль, у нас есть для вас. Это просто вопрос определения лучшего дизайна для ваша предполагаемая работа по точному измерению.

Глоссарий

Калипер калибра
Штангенциркуль — это точный измерительный инструмент, который измеряет расстояние между двумя противоположными точками на объекте. Калиперы бывают разные различных конструкций, включая штангенциркуль с круговой шкалой, электронный штангенциркуль, внутренний штангенциркуль и внешний штангенциркуль.Калипер калибра Инструмент может быть построен для измерения в дюймах или метрических единицах, и часто он разработан, чтобы предлагать оба типа единиц измерения. Точность штангенциркуля во многом зависит от навыков оператора. Эти инструменты очень универсальны и могут измерять на большом расстоянии и под разными углами.
Калипер со шкалой
Штангенциркуль — это особая конструкция штангенциркуля, которым необходимо управлять вручную.Должны быть сняты показания штангенциркуля. и интерпретируется оператором и требует практики и опыта. Штангенциркуль с круговой шкалой отлично подходит как для прямых, так и для сравнительных измерений. Как правило, губки штангенциркуля могут скользить друг мимо друга, что позволяет измерять очень маленькие или узкие размеры.
Цифровой штангенциркуль
Цифровой штангенциркуль — это особая конструкция штангенциркуля, который часто называют электронным штангенциркулем.С электронным считыванием цифровой штангенциркуль прост в интерпретации и может быть легко подключен к компьютерной системе. Переключение между метрическими и дюймовыми единицами измерения на цифровой штангенциркуль прост, и установка нуля никогда не была такой простой. Очень прочная версия штангенциркуля, цифровой штангенциркуль. не имеет движущихся частей в считывающем устройстве и может выдерживать очень жесткие условия эксплуатации.

Что такое измерительный прибор для штангенциркуля?

Кейт Либби

Последнее обновление: дек 3, 2020

Что такое измерительный прибор для штангенциркуля?

Штангенциркуль — это своего рода измерительный инструмент, который подчиняется законам измерения и размеров, чтобы определить точный размер любого объекта.Помимо измерения размера объекта, с помощью штангенциркуля можно рассчитать точную толщину, внешний диаметр, внутренний диаметр, длину, ширину и глубину объекта. Следовательно, для выполнения любого измерения вся установка находится в этом единственном инструменте.

Как это работает и как его использовать?

Штангенциркуль может измерять размеры любого объекта с большой точностью в диапазоне от 0,1 до 0,02 миллиметра. Максимальный размер, который может быть измерен штангенциркулем, составляет 15 мм или 6 дюймов.Кроме того, штангенциркуль может быть двух разных типов в зависимости от их конструкции и функционирования. Один — это цифровой штангенциркуль, а другой — ручной штангенциркуль. Однако цифровой штангенциркуль обладает большей точностью и точностью, поскольку снижает вероятность ошибки, связанной с человеческим фактором.

Согласно статистике, точность измерения цифрового штангенциркуля составляет около 0,02 мм, что составляет 0,0008 дюйма. Цифровые штангенциркули используются в лабораториях и других рабочих местах для измерения объекта с допуском 0.05 мм, что невозможно ни с одним другим прибором, кроме микрометра. Большинство штангенциркулей доступны на рынке с измерительной способностью 0,001 мм, что соответствует продвинутому микрометру. Следовательно, этот штангенциркуль обеспечивает большую надежность и точность.

Помимо точности, эти штангенциркули полностью рентабельны с точки зрения максимальной функциональности. Это означает, что это оборудование служит вам для выполнения полных операций по измерению размеров любого объекта, и все это в виде одной детали, и, следовательно, это полностью экономично.Более того, цифровые штангенциркули показывают индикацию заряда батареи. Но большинство цифровых штангенциркулей спроектированы с учетом энергосбережения, что помогает снизить расход заряда батареи, а также снизить затраты.

Различные части суппорта могут служить вам для различных целей. Первая часть — это внутренние губки, которые используются для измерения внутреннего диаметра или размера любого объекта, например, пробирки. Далее идут внешние челюсти, которые служат вам для измерения внешних размеров любого объекта i.е. мяч или любой другой твердый предмет. Внешние губки также используются для расчета размера, включая длину и ширину. Третья часть — стопорный винт, который может зафиксировать объект в одном месте. Таким образом, вы можете записывать показания без каких-либо ошибок. Далее идут верхняя и нижняя шкалы измерителя (верхняя шкала заменяется экраном в цифровом измерителе), которые помогают снимать точные показания с точностью до 2 десятичных знаков и устранять ошибки.

Таким образом, вы можете использовать как цифровой, так и ручной штангенциркуль, чтобы измерить внутренний или внешний диаметр любого твердого объекта.Он служит универсальным устройством для расчета длины, ширины и глубины. Вы должны принять необходимые меры предосторожности, чтобы избежать ошибок различного рода и иметь правильные показания.

Рекомендуемая литература

Лучшие цифровые суппорты за деньги

Тормозной суппорт: полное руководство

Тормозной суппорт является сердцем дисковой тормозной системы. Это позволяет тормозить, что повышает безопасность и управляемость.

Поскольку производители автомобилей сегодня предпочитают дисковые тормоза барабанным, эти компоненты неизбежно станут более распространенными, чем раньше. Но как работают тормозные суппорты и какова их функция в автомобиле. Кроме того, как определить неисправный, чтобы провести ремонт или замену?

Именно поэтому мы составили данное руководство по тормозному суппорту; чтобы ответить на вопросы, которые могут у вас возникнуть относительно этой важной автозапчасти. В руководстве содержится информация о принципе работы тормозного суппорта, его назначении в тормозной системе автомобиля и различных типах этих суппортов.Вы также узнаете, как устранить неполадки в тормозном суппорте. А если обнаружите, что он поврежден, как исправить или заменить. Читай дальше.

Глава 1

Что такое тормозной суппорт

Глава 4

Признаки неисправности тормозного суппорта

Глава 2

Тормозной суппорт Тип

Глава 5

Диагностика и устранение неисправностей суппорта

Глава7

Ремонт тормозного суппорта

Глава 3

Когда заменять тормозной суппорт

Глава 6

Замена тормозного суппорта

Глава 1

Что такое тормозной суппорт

Что такое тормозной суппорт?

Тормозной суппорт — это деталь транспортного средства, которая прижимает тормозные колодки к ротору, когда вы нажимаете на тормоз.Это гидравлический привод, что означает, что он использует давление жидкости для движения.

Обычно это зажимной механизм, тормозной суппорт частично образует тормозной ротор. Он формирует гидравлический выход дисковой тормозной системы и содержит необходимые детали, такие как поршни и тормозные колодки.

Тормозные суппорты можно назвать сердцем тормозных систем автомобилей, в которых используются дисковые тормоза. Поскольку дисковые тормоза являются наиболее распространенными, вы найдете тормозные суппорты практически в каждом современном автомобиле.

Тормозные суппорты в основном бывают двух типов, как мы увидим позже. Два типа суппортов работают лишь немного по-разному — основной принцип работы и конструкция остаются неизменными.

У каждого типа суппорта есть свои плюсы и минусы, и у автомобиля будет один или другой в зависимости от области применения. Тип тормозного суппорта, используемого на автомобиле, также зависит от модели или производителя.

Какой цели служат эти компоненты?

Функция тормозного суппорта

В каждом автомобиле есть движение колес, которое необходимо контролировать.Обычно это делается с помощью тормозов, которые могут быть барабанными или дисковыми (роторными). Тормозные суппорты являются частью дисковой тормозной системы, которая также является наиболее распространенной в современной автомобильной промышленности.

Тормозные суппорты в автомобиле выполняют две функции:

Во-первых, они содержат и направляют тормозные колодки. Это гарантирует, что каждый раз, когда вы нажимаете на тормоз, тормозные колодки находятся в правильном положении для перемещения на ротор. Тормозные суппорты обычно имеют конструкцию, которая обеспечивает компенсацию износа тормозных колодок.В результате колодки всегда находятся на правильном расстоянии от ротора для эффективного и надежного торможения.

Два тормозных суппорта обеспечивают гидравлическое срабатывание, которое преобразует давление тормозной жидкости в механическое движение. Именно это движение обеспечивает тормозное действие в автомобилях. Мы можем, следовательно, сказать, что тормоза является добавленным устройством, которое помогает обеспечить безопасное вождение. Без него ваша дисковая тормозная система была бы бесполезна.

Как работают тормозные суппорты? Посмотрим.

Работа тормозного суппорта

Тормозные суппорты играют важную роль в замедлении или остановке движущегося автомобиля. Но как при сборке этого добиться, когда на ножную педаль прикладывается лишь небольшое усилие? Принцип работы этого компонента довольно прост и понятен. Так работает тормозной суппорт:

Источник изображения: wikipedia.com
  • Когда вы нажимаете на тормоз, поршень перемещается и создает давление на тормозную жидкость в главном цилиндре.Это давление передается в тормозные магистрали через шланги и на поршень или поршни суппорта тормоза
  • Давление жидкости заставляет поршни суппорта выходить из своего отверстия. В результате тормозные колодки выдвигаются вперед, чтобы войти в контакт с ротором или тормозным диском
  • Сжимающее действие тормозных колодок на тормозной ротор вызывает огромное трение, которое препятствует движению его вращения
  • В зависимости от величины и продолжительности давление на ножную педаль, тормозной ротор либо замедляется, либо останавливается полностью
  • Тормозной диск (ротор) прикрепляется к колесу, поэтому действие суппортов по обе стороны от оси заставляет автомобиль останавливаться или замедляться
  • As как только вы отпускаете педаль тормоза, гидравлическая жидкость возвращается в главный цилиндр и выходит из поршней тормозного суппорта.
  • Возникающее в результате падение давления заставляет поршни двигаться назад, а тормозные колодки высвобождают ротор. Резиновые уплотнения поршня втягивают поршни обратно в отверстия.
  • Затем суппорт готов к следующему срабатыванию, чтобы остановить или замедлить вращение тормозного ротора и, следовательно, движущегося транспортного средства.

Это видео на YouTube объясняет работу тормозного суппорта

Когда вы нажимаете педаль тормоза, давление жидкости одинаково передается по всем тормозным магистралям и шлангам.Это означает, что поршни тормозных суппортов на каждом колесе испытывают одинаковое усилие. Результат — сбалансированное торможение, обеспечивающее безопасность.

Тормозные суппорты также будут иметь разное количество поршней. Это может быть один поршень для более легкого автомобиля или несколько для тяжелых грузовиков, которым требуется более высокое тормозное усилие. Количество обычно зависит от типа штангенциркуля, области применения и, в некоторой степени, от конструкции.

Расположение тормозного суппорта

Где найти тормозные суппорты? Ну, расположение тормозного суппорта обычно зависит от марки и применения транспортного средства.Как правило, вы найдете эти узлы на колесах и на передней оси. Суппорты обычно крепятся к поворотным кулакам автомобиля.

Тормозные суппорты устанавливаются на поворотный кулак двумя способами. Он может стоять прямо, поддерживаться болтами и штифтами. Или это может быть с помощью монтажного кронштейна, который удерживает узел на поворотном кулаке.

Хотя и не часто, встречаются автомобили с тормозными суппортами как на передней, так и на задней оси. Это автомобили с дисковыми тормозами на всех колесах.Когда тормозные суппорты устанавливаются на задние колеса, они обычно крепятся на задних шпинделях с помощью болтов.

Теперь давайте посмотрим, как выглядит тормозной суппорт.

Источник: lesschwab.com

Как видно из схемы тормозного суппорта, устройство выглядит как С-образный зажим и перемещает тормозной ротор. Это позволяет ему сильнее и точнее прижимать тормозные колодки к диску. Большинство суппортов имеют следующие основные детали:

  • Поршень (поршни) — это то, что движется под действием тормозной жидкости, чтобы закрыть зазор между тормозными колодками и тормозным диском.Поршни могут быть стальными, пластиковыми или даже алюминиевыми. Они также могут быть одной или несколькими из них.
  • Тормозные колодки — колодки давят на тормозной ротор, вызывая силу трения, которая останавливает или замедляет вращение. Тормозные колодки изготовлены из разных материалов, каждая из которых имеет свои преимущества и недостатки.
  • Пылезащитный чехол предотвращает попадание загрязняющих веществ, таких как пыль и мусор, в поршневой цилиндр. Это важно, так как нижнее положение и открытая установка суппорта подвергают его воздействию всевозможных загрязнений на дороге
  • A Выпускной винт — позволяет удалять воздух из тормозных магистралей (спускать воздух) при замене тормозной жидкости или выполнении другого суппорта. работы по обслуживанию
  • Резиновое уплотнение поршня — служит двум целям: во-первых, оно предотвращает утечку тормозной жидкости, а во-вторых, втягивает поршень в исходное положение при отпускании педали тормоза

Характеристики крутящего момента тормозного суппорта

Возможно, вы слышали о характеристиках крутящего момента тормозных суппортов и о том, насколько важны их знания.Кроме того, как даже механикам трудно определить значения при установке или обслуживании тормозных суппортов. Почему это так? Тормозные суппорты обычно идентичны по конструкции и принципу работы. Однако есть несколько отличий. Один из них находится в характеристиках крутящего момента болта. Они отличаются от одного производителя к другому и необходимы при работе с тормозными суппортами.

При установке нового суппорта всегда рекомендуется получать точные характеристики крутящего момента, чтобы обеспечить правильное давление затяжки.Это потому, что чрезмерное или недостаточное затягивание может иметь плохие результаты.

Вы можете найти характеристики крутящего момента тормозного суппорта в руководстве по обслуживанию конкретного автомобиля. Кроме того, вы можете связаться с производителем, чтобы получить от него информацию. Это намного лучше, чем угадывать значения.

Глава 2

Тормозной суппорт Тип

Тормозные суппорты бывают двух основных типов: фиксированные и плавающие.

Как отличить одно от другого? Суппорты в основном различаются по конструкции, установке и работе.

Давайте подробно рассмотрим каждый тип.

Источник: Wikimedia Commons

Суппорт фиксированный

Они часто бывают большими, тяжелыми и мощными. Как следует из названия, неподвижный суппорт не перемещается, а прочно крепится болтами к кронштейну суппорта. Во время торможения поршень или поршни с обеих сторон перемещаются с одинаковой силой, зажимая ротор.

Фиксированные суппорты оснащены поршнями с обеих сторон тормозного диска. Поскольку они бывают парами, количество поршней колеблется от 2, 4 до 6.У некоторых даже будет 8 поршней. Однако именно тогда требуется огромная тормозная мощность, например, в высокоскоростных или тяжелых транспортных средствах.

Плавающий суппорт

Плавающие суппорты компактны, легки и не такие мощные. Они не крепятся жестко, а свободно скользят по смазанным штифтам и втулкам. Плавающие суппорты поставляются с одним или двумя поршнями. Оба поршня расположены на внутренней стороне тормозного диска.

Плавающий суппорт использует несколько иной метод для перемещения тормозных колодок к ротору.При этом задействованы поршни и тормозная жидкость, как и в фиксированном суппорте. Вот что происходит.

Когда вы нажимаете педаль тормоза, давление жидкости перемещает поршень (поршни), который затем прижимает внутреннюю тормозную колодку к тормозному диску. Теперь ротор зафиксирован, а суппорт может двигаться.

В результате сила давления поршня на ротор заставляет суппорт двигаться назад. Это заставляет тормозную колодку с другой стороны двигаться к тормозному диску.Зажимное действие двух колодок замедляет диск.

Скользящий тормозной суппорт является разновидностью плавающего суппорта. Работает аналогично, разница только в креплении. Вместо пальцев и втулок до

Каждый тип тормозного суппорта имеет свои плюсы и минусы

Фиксированные суппорты имеют несколько поршней. Это делает их более мощными, чем плавающие, и подходящими, когда для остановки транспортного средства требуется большая мощность.Их часто используют в гоночных автомобилях, скоростных велосипедах и тяжелых транспортных средствах, которым требуется большое усилие, чтобы остановиться.

Когда дело доходит до распределения тормозного усилия, фиксированные суппорты работают лучше всего. Несколько поршней на одном суппорте также позволяют использовать тормоза с более длинными колодками. Еще одно преимущество фиксированных суппортов — ощущение, которое они создают при нажатии на педаль тормоза. Они обеспечивают быстрый, надежный и мощный захват ротора, который полностью передается ноге водителя.

Несъемные суппорты не лишены недостатков.У них более одного поршня, что делает их тяжелее плавающих. Они также обычно бывают большими, особенно когда количество поршней превышает четыре.

Источник: semashow.com

Поскольку фиксированные суппорты требуют точной обработки, их изготовление дороже. Большое количество поршней также способствует увеличению производственных затрат. Еще одним недостатком этих типов суппортов является их пониженная устойчивость к дефектам ротора. Они жестко закреплены, что заставляет их пульсировать на биение ротора.

Плавающие суппорты — самые распространенные в современных автомобилях. Есть много причин для этого. Во-первых, плавающие суппорты обычно имеют не более двух поршней, что делает их компактными и легкими. Поэтому они подходят, когда не требуется много тормозной мощности, например, в обычных автомобилях, легковых автомобилях или легких грузовиках.

Меньшее количество деталей (поршней) также делает плавающие суппорты недорогими и простыми в массовом производстве. В отличие от фиксированного суппорта, этот тип лучше переносит дефекты ротора или биение.Это потому, что он свободно движется и гасит возникающие вибрации.

К недостаткам плавающих суппортов относится меньшее тормозное усилие, что делает их не идеальными для определенных применений. Например, суппорт этого типа нельзя использовать в тормозных системах тяжелых автомобилей.

Эти типы суппортов также склонны к заеданию, когда штифты корродируют, затрудняя скольжение. Плавающие суппорты могут вызвать неравномерный износ тормозных колодок. Это происходит из-за почти неизбежного запаздывания движения подвесной колодки при торможении.

Фиксированный суппорт против плавающего суппорта

Различия в конструкции тормозного суппорта

Тормозные суппорты могут быть другие моноблочные или двухсекционные.

Моноблочные суппорты, как следует из названия, отлиты из цельного металла. Они более сильные и могут прослужить долго. Однако прочность и долговечность имеют свою цену, потому что суппорты дороги в производстве.

С другой стороны, суппорты, состоящие из двух частей, состоят из двух металлических частей, соединенных болтами.Эти типы суппортов не так прочны, как моноблочные. Однако их проще и дешевле изготавливать.

Различия в конструкционных материалах

Тормозные суппорты могут быть чугунными или алюминиевыми. Суппорты в старых автомобилях в основном из чугуна, а в новых — из алюминия. У каждого строительного материала есть свои достоинства и недостатки.

Чугунные тормозные суппорты прочные, менее затратные в изготовлении и лучше рассеивают тепло.Те, которые сделаны из алюминия, любят за легкий вес.

Что касается поршней суппортов, то материалы для их изготовления более разнообразны. Поршни могут быть из хромированной стали, пластика или алюминия.

Источник: ftoaustralia.com

Использование алюминия для изготовления поршней суппортов снижает их вес. Однако алюминий подвержен коррозии. Он также легко передает тепло тормозной жидкости, что может быть недостатком.

Стальные поршни прочнее, а их хромирование сводит к минимуму вероятность появления ржавчины или любой другой формы коррозии.Но сталь легко передает тепло и может вызвать закипание гидравлической жидкости и другие проблемы.

Пластиковые поршни легкие и устойчивые к коррозии. Они не проводят тепло, вызывая закипание жидкости или выцветание тормозов. Но пластик может впитывать влагу и разбухать, что приводит к заеданию поршней и возникновению проблем с торможением. Стальные и алюминиевые поршни также могут испытывать проблемы с заеданием, но только тогда, когда материал сильно корродировал.

Глава 3

Когда заменять тормозной суппорт

Источник: flickr.ком Тормозные суппорты

отличаются прочностью, износостойкостью и устойчивостью к различным повреждениям. Однако со временем они поддаются влиянию времени и проявляют признаки старения. Если суппорты не заменять или не ремонтировать вовремя, износ и повреждение могут существенно повлиять на торможение.

Для обеспечения безопасного вождения абсолютно необходимы надежные тормоза. Это означает, что каждая часть тормозной системы работает безупречно. Среди компонентов, на которые следует обратить внимание, — тормозные суппорты.Вам нужно знать, когда устанавливать новые.

Каков срок службы тормозных суппортов и как узнать, когда пора их заменить или отремонтировать?

Порекомендовать точные сроки непросто. Причина?

Тормозные суппорты изнашиваются по-разному от автомобиля к автомобилю. Это связано с тем, что степень износа зависит от ваших привычек вождения, условий вождения и климата в вашем месте. Скорость износа также зависит от типа, конструкции и качества суппорта.

Источник: flickr.ком

Вот что происходит:

Слишком сильное торможение вызывает сильное нагревание суппортов, тормозных колодок и тормозного диска. Хотя тепло быстро рассеивается в воздухе, постоянное нагревание и охлаждение может оказать пагубное влияние на штангенциркуль.

Неровная дорога вынуждает слишком часто использовать тормоза. Это влияет не только на колодки и ротор, но и на суппорты, ускоряя их износ. Такие дороги могут также выделять другие коррозионные элементы, такие как пыль, и вызывать слишком раннее проявление износа суппорта

Влага также является причиной износа суппортов.Это вызывает коррозию и быстрый износ поршней, отверстия поршня, корпуса суппорта и других деталей. А если в вашем автомобиле используются плавающие суппорты, влага может вызвать их ржавление и прилипание суппорта.

Плавающие суппорты более подвержены повреждениям или износу. В них больше движущихся частей, которые могут выйти из строя в любой момент. Помимо поршней, которые могут замерзнуть из-за коррозии, есть ползунки и штифты, которые легко ржавеют и останавливают скольжение.

Тем не менее, тормозные суппорты в типичном современном автомобиле могут прослужить 100 000 миль и более.С точки зрения времени это может означать около 10 лет нормального вождения. Но, как мы видели, это варьируется и зависит от разных факторов.

Как узнать, когда необходимо заменить суппорт?

Рекомендуется время от времени проверять состояние суппортов. Это может быть всякий раз, когда вы осматриваете другие детали тормоза, такие как колодки и роторы. Вы также можете воспользоваться временами, когда другие части транспортного средства. Примером может служить работа со ступицами колес, осями и соответствующими компонентами.

Ржавый тормозной суппорт

Простое наблюдение может выявить износ и повреждение и дать вам представление о его степени. К ним относятся признаки коррозии, утечки тормозной жидкости в результате изношенных поршневых уплотнений, корродированные поршни, которые могут застрять в отверстиях, и многое другое.

Если у вас плавающий суппорт, вам может потребоваться осмотреть салазки, втулки, пальцы и поршни. У фиксированных суппортов не так много движущихся частей, и их легче обслуживать. Вам все равно придется осматривать их на предмет износа.

Если вы обнаружите какие-либо признаки повреждения (о которых мы узнаем позже), необходимо принять меры. Меньше всего вам нужна неисправная тормозная система из-за изношенного суппорта.

Корродированные штифты или направляющие могут потребовать смазки или, если они слишком сильно повреждены, новых. Для этого вы можете заменить весь суппорт, особенно если другие детали также сильно изношены.

Источник: safebraking.com

Вы также можете отремонтировать суппорт. Ремонт суппорта тормоза, конечно же, имеет свои преимущества и недостатки.Вам нужно будет взвесить одно из двух и выбрать вариант, который вам больше всего подходит.

Нужно ли заменять тормозные суппорты парами?

Это вопрос, который задают многие автовладельцы. Ваш механик может посоветовать вам установить новые суппорты с обеих сторон передних или задних колес. И это даже тогда, когда очевидно, что неисправен только один из суппортов. Это правильно?

Ответ, это зависит от обстоятельств.

Обычно заменяют только поврежденный суппорт.Это имеет экономический смысл, к тому же, возможно, нет необходимости менять компонент, который не вышел из строя или обнаружил признаки отказа в ближайшее время.

Но это не всегда так. Есть несколько случаев, когда вам также потребуется заменить суппорт с другой стороны. В их числе:

  • Если другой суппорт подходит к концу. Хотя может показаться, что он работает идеально, есть вероятность, что в настоящее время он не такой мощный, как новый. То, что разные тормозные силы могут вызвать срабатывание тормозов, чего вы бы не хотели испытывать.Это также может привести к неравномерному износу колодок и непостоянному торможению.
  • Если другой суппорт показывает признаки износа или повреждения, возможно, вскоре вам потребуется его заменить. Кроме того, повреждение может привести к заклиниванию поршней или ползунов и тяготению автомобиля в сторону при торможении. Это также может быть случай изношенных поршней, которые быстро ухудшаются, вызывая утечку жидкости и потерю тормозной мощности с одной стороны вашего автомобиля.
  • Если новый изготовлен из другого материала или другого дизайна, что вряд ли произойдет, новый суппорт может заметно отличаться по определенным характеристикам.Это может вызвать торможение и неравномерный износ колодок. Кроме того, тормоз срабатывает, когда вы нажимаете на педаль или поднимаете ногу.

Подводя итог, время замены тормозных суппортов зависит от многих факторов. Поскольку условия вождения и привычки разные, на самом деле нет установленного срока или срока службы тормозного суппорта. Это означает, что вы меняете их, когда они начинают работать неэффективно.

Замена только одного суппорта может не сильно повлиять на торможение. Однако, если два суппорта были установлены в один день, более целесообразно менять их одновременно.Почему? Срок службы пары должен быть почти одинаковым, и может пройти совсем немного времени, прежде чем другая пара выйдет из строя.

Глава 4

Признаки неисправности тормозного суппорта

Тормозные суппорты являются важнейшими компонентами дисковых тормозных систем.

Их поломка может означать, что машина не останавливается нормально, что нежелательно при движении по дороге на высокой скорости.

Помимо периодической проверки суппортов на предмет повреждений, очень важно знать признаки, на которые следует обращать внимание.

Обеспечивает безопасное торможение и комфортное вождение.

Каковы симптомы неисправного тормозного суппорта?

Их несколько и включают следующие:

1. Тормозная тяга

Вы когда-нибудь чувствовали, что ваша машина покачивается в сторону, когда вы нажимаете или отпускаете педаль тормоза? Это называется тормозным усилием. Это происходит, когда при торможении колесо с одной стороны вращается быстрее, чем с другой. Затягивание тормоза — обычное дело, когда тормозной суппорт на одной стороне оси колеса не работает.На то есть разные причины.

Основной причиной этого является заедание тормозного суппорта и невозможность его движения к тормозному диску или от него. Поршень мог прижаться к ротору при включении тормозов, но не втягивался при отпускании педали. Тормоз или тяга транспортного средства также могут возникать из-за того, что поршень замерзает до того, как сдавит тормозной диск.

Есть разные причины заедания суппорта. Это может быть мусор, попавший в цилиндр и вызвавший его заедание.Или это может быть ситуация, когда суппорт или поршень корродирует под действием влаги и других элементов. В обоих случаях поршень изнашивается, а его движение становится менее эффективным. Тепло, выделяемое при торможении, также может вызвать заедание тормозного суппорта.

2. Менее мощные тормоза

Пониженное тормозное усилие означает, что тормозной суппорт не работает в оптимальном режиме. В таких ситуациях могут быть виноваты несколько компонентов или механизмов. Возможна утечка в тормозных магистралях или в поршнях суппорта.Утечка снижает давление жидкости. В результате сила, с которой поршень толкает тормозные колодки, уменьшается.

Если один из поршней замерзает в отверстии под воздействием грязи, коррозии или мусора, возникает проблема. Поршень не может сильно двигаться к тормозной колодке. Сила зажима суппортов уменьшается, и вы чувствуете результаты, управляя автомобилем.

Вы можете легко определить, стали ли тормоза такими мощными, как раньше. Если вам нужно больше усилий, чтобы остановить машину, это может означать, что вы потеряли давление жидкости.Это также может быть поршень, который не работает должным образом. Вы можете отвезти свой автомобиль к профессионалу, чтобы он решил проблему.

Или, если возможно, вы можете проверить суппорты самостоятельно. Если они сильно повреждены, возможно, вам придется заменить их, чтобы восстановить эффективность торможения. Правильная тормозная мощность очень важна. Если автомобиль тяжелый, небольшая потеря усилия для его остановки может вызвать опасные ситуации.

3. Неравномерный износ тормозных колодок

В нормальных условиях тормозные колодки должны изнашиваться равномерно.Но иногда этого не происходит, и вы можете заметить, что одна сторона тоньше другой. В таких случаях причиной часто является плохой суппорт. Узел суппорта удерживает механизм, прижимает колодки к тормозному диску, а неравномерный износ может означать неисправность суппорта.

Хотя неравномерный износ тормозных колодок является одним из признаков проблем с суппортом, самодиагностика дефекта может быть затруднена. Для устранения этого симптома требуется, чтобы профессионал осмотрел колодки. Это потому, что помимо плохого суппорта есть и другие причины.

4. Визжащий шум

Этот шум возникает, когда вы не нажимали педаль тормоза. Он отличается от шума, указывающего на износ тормозных колодок, который возникает только при включении тормозов. Шум указывает на заедание тормозного суппорта. Звук заедания тормозного суппорта может походить на трение металла о металл. Это также может быть пронзительный визг.

Тормоза не должны издавать звуков независимо от того, нажали вы на педаль или нет.В таком случае желательно как можно скорее изучить их. Часто проблема заедания тормозного суппорта во время движения может быть легко решена путем ремонта или замены суппорта.

5. Дребезжащий шум

В худшем случае кронштейн тормозного суппорта может вырваться из удерживающего кронштейна. Это может вывести суппорт из строя и создать опасность для других компонентов автомобиля. Хотя редко бывает, что суппорт сломался, это может случиться и случается.

Сломанный суппорт не остановит ваш автомобиль, и нет необходимости продолжать движение, если это произойдет на дороге. Всегда прислушивайтесь к лязгу или глухому удару, возникающему при нажатии на тормоз. Часто это признак того, что суппорт больше не крепится к кронштейну.

Подъезжайте и решите проблему, прежде чем продолжить. Вы не хотите ехать, если одна сторона вашей тормозной системы не работает. Помимо пониженного тормозного усилия, это может означать опасные колебания при нажатии на педаль тормоза.

6. Утечка тормозной жидкости

Тормозная жидкость, достигающая суппорта, всегда удерживается резиновыми уплотнениями и пыльниками. Со временем эти уплотнения ослабевают от воздействия мусора, воздействия тепла и других элементов. В конце концов, возникает утечка или утечка, что снижает тормозное давление. При нажатии на педаль тормоза не создается достаточного усилия для плотного зажима ротора, и вашему автомобилю или грузовику требуется больше времени для остановки. Это опасная ситуация, требующая немедленных действий, обычно путем обращения к специалисту.

Источник: jeeps.com

Вы можете обнаружить утечку, осмотрев участки вдоль тормозных магистралей и шлангов. В случае неисправного тормозного суппорта вы можете посмотреть на область прямо под положением суппорта на колесе. Если есть пятно или лужа маслянистой жидкости, поршневые уплотнения сломаны и происходит утечка тормозной жидкости. Запах горелой резины также может указывать на утечку.

7. Тормоза, которые кажутся включенными все время

Простым признаком этой проблемы с суппортом является ощущение, что автомобиль, которым вы управляете, изо всех сил пытается двигаться вперед.Вы также можете почувствовать, что скорость продолжает резко снижаться, чем обычно, или что стояночный тормоз включен, когда это не так.

Все эти проблемы указывают на заедание суппорта. Резиновое уплотнение, которое отводит поршень (поршни) назад, может быть старым и более неэффективным. Или грязь может останавливать поршни и заставлять тормозные колодки оставаться прижатыми к ротору.

Если это плавающий суппорт, мы могли бы говорить о салазках, которые потеряли смазку или сильно корродировали, чтобы предотвратить свободное движение.Если вы заметили эти симптомы заедания тормозного суппорта, это означает, что сборка требует быстрой проверки. Это позволит вам отремонтировать или заменить весь узел.

8. Стоп-сигнал на приборной панели

Стоп-сигнал на приборной панели может включаться по разным причинам, одна из которых — утечка тормозной жидкости. Поскольку в поршне суппорта может возникнуть утечка из-за изношенного резинового уплотнения, свет может быть признаком неисправности суппорта.

Квалифицированный механик может проверить эту проблему с суппортом, чтобы исключить любую другую причину стоп-сигнала.Как вариант, вы можете самостоятельно проверить герметичность поршня. Как мы видели ранее, масляное пятно рядом с суппортом может сигнализировать о сломанном уплотнении поршня.

Глава 5

Диагностика и устранение неисправностей тормозных суппортов

Источник: ricksfreeautorepairadvice.com

Проверка и обслуживание тормозных суппортов возлагается не только на механиков. Некоторые задачи диагностики или устранения неполадок просты, и вы можете выполнить их самостоятельно.

Посмотрите это видео на YouTube

Чтобы понять, в чем проблема штангенциркуля, вам потребуется несколько навыков.К ним относится знание того, как проверить работу тормозного суппорта. Не только это, но и то, как делать это как эксперт. Вот о чем эта глава.

Давайте начнем с рассмотрения основных проблем и деталей суппорта, которые требуют проверки. В их числе:

Заедание тормозного суппорта

Тормозной суппорт в сборе — скользящие пальцы и втулки, поршни и монтажные кронштейны.

Теперь посмотрим, как устранить каждую проблему.

Тормозной суппорт Заедание

Причины заедания суппорта:

  • Корродированный узел суппорта в результате воздействия влаги, мусора, солей и других элементов
  • Загрязненная тормозная жидкость, вызывающая коррозию поршней и других внутренних поверхностей
  • Потеря смазки на скользящих штифтах, препятствующая перемещению суппорта
  • Неэффективный мастер тормозной цилиндр, приводящий к низкому тормозному давлению
  • Корродированный поршень или поршни, вызывающие заедание в канале ствола
  • Длительное неиспользование автомобиля и в результате тормозные колодки прилипают к ротору
Источник: сплавандгрит.ком

Как определить заедание суппорта?

Признаки замерзшего суппорта:

  • Автомобиль, который не может долго поддерживать скорость
  • Тормоза не нажимаются или не отпускаются плавно, когда вы ставите ногу на педаль тормоза и снимаете ее.
  • Автомобиль, который тянет боком при включении тормозов.
  • Сильный жар на колесах, где находятся суппорты.
  • Запах горелой резины.

Чтобы определить местонахождение прилипшего суппорта, поместите руку рядом с каждым колесом, не касаясь его физически.Если теплый воздух достигает вашей руки, указывая на то, что колесо нагрето, значит, именно здесь находится рассматриваемый суппорт.

Попробуйте повернуть колесо рукой. Если он не вращается свободно, возможно, вам придется вынуть его и осмотреть тормозные колодки и суппорт. Если колодки показывают неравномерный износ, причиной может быть заедание суппорта. Вы также можете понаблюдать за ротором, чтобы увидеть, есть ли на нем тепловые отметки.

Если заедающий суппорт не отремонтировать или не заменить, это может вызвать перегрев. Также быстрый и неравномерный износ колодок и ротора, пониженное ускорение и напряженная трансмиссия.Как правило, заедание суппорта снижает эффективность и срок службы тормозов.

Как исправить заедание тормозного суппорта

Вы можете изменить либо затронутую деталь, либо всю сборку. Это зависит от вашего бюджета и состояния других частей суппорта. Вот почему тщательный осмотр всего устройства крайне важен и настоятельно рекомендуется.

Кроме того, вы можете использовать самодельный подход или обратиться за помощью к механику. Какой бы метод вы ни выбрали, вот процедура обслуживания тормозных суппортов вашего автомобиля.

Чтобы осмотреть суппорт в сборе, его необходимо снять.

  • С помощью гаечного ключа ослабьте гайки на колесе
  • Затем приподнимите кузов автомобиля
  • Снимите колесо, чтобы обнажить суппорт
  • Снимите и заглушите тормозной шланг
  • Открутите суппорт и снимите тормозные колодки .

Проверка узла тормозного суппорта

Возможно, вам сначала потребуется определить, какой тип суппорта используется в вашем автомобиле.

Если это плавающий тип, то поршни будут располагаться только с одной стороны.Поршней также должно быть не более двух. Кроме того, вы заметите скользящие штифты, которые также прикрепляют узел суппорта к монтажной пластине.

Фиксированный суппорт имеет поршни с обеих сторон, количество которых может быть от двух до восьми. Ползунковые штифты отсутствуют, а узел прочно закреплен на кронштейне суппорта у поворотного кулака.

Далее разбираем суппорт. Процесс для этого отличается от одного типа транспортного средства или производителя к другому.Если имеется руководство по эксплуатации вашего автомобиля, желательно проконсультироваться с ним.

Вот шаги для проверки сборки

  • Проверьте тормозные колодки на износ и определите, однородны ли они. Также, если колодки слишком изношены и требуют замены.
  • Осмотрите скользящие штифты. Они позволяют суппорту двигаться вперед и назад, и очень важно, чтобы они были должным образом смазаны. Если смазки недостаточно, примените ту, которая является высокотемпературной и подходящей для использования.Если на втулках и пальцах есть признаки коррозии, вы можете использовать щетку для очистки или состарить их.
  • Осмотрите поршни тормозного суппорта. Проверьте наличие признаков коррозии и других форм износа. Также, если резиновые уплотнения сломаны или слишком изношены, чтобы их можно было использовать, если суппорт используется немного дольше.
  • Наконец, проверьте монтажный кронштейн на предмет износа и повреждений. Сломанный суппорт может вызывать шум при движении. Слабый шум тормозного суппорта обычно возникает всякий раз, когда вы нажимаете на тормоз, и вы должны это легко заметить.

Если тормозной суппорт показывает признаки сильного износа или коррозии, будет лучше, если вы замените его. Это связано с тем, что фиксация определенных деталей не гарантирует надолго правильную работу суппорта. Возможно, скоро вам придется провести еще один ремонт.

Хотя ремонт может показаться менее дорогостоящим, в долгосрочной перспективе это не так. К тому же не многие механики за это ратуют. А если вы делаете это самостоятельно, вам будет предпочтительнее установить новый суппорт. Это проще, быстрее и гарантирует лучшие результаты.

После осмотра и ремонта или замены тормозного суппорта необходимо провести тест. Прокатитесь на машине несколько минут и почувствуйте педаль тормоза. Он должен иметь все признаки надежной, эффективной и мощной тормозной системы.

Педаль тормоза не должна нажиматься полностью, но должна оставлять небольшой зазор. Он также должен быть твердым и не рыхлым. Если вы заметили иное, возможно, вам потребуется профессиональная проверка суппорта. Также убедитесь, что нет странных звуков, таких как плохой шум тормозного суппорта, когда вы нажимаете педаль тормоза.

Глава 6

Замена тормозного суппорта

Отслуживший срок тормозной суппорт требует замены

Тормозные суппорты, хотя и сделаны прочными, не могут служить вечно. В конце концов вам придется их заменить. Когда приходит это время, часто возникает дилемма: делать это самому или привлекать профессионала.

Самодельный подход — популярный вариант — и по разным причинам. Стоимость замены изношенного тормозного суппорта может быть довольно высокой — от ста долларов и более.Если вам нужно заменить пару (а это часто бывает), это может означать, что вам придется расстаться с большими деньгами.

Именно поэтому многие автовладельцы предпочитают проводить установку самостоятельно. Это снижает стоимость замены тормозного суппорта, а также дает возможность изучить навык. Единственные расходы — это сумма, которую вы потратите на покупку суппорта.

Хотя процедура замены тормозного суппорта может показаться устрашающей, на самом деле это не так. Задача проста и в большинстве случаев не требует предварительного опыта.Если вы решите пойти по пути своими руками, вот как это сделать.

Как заменить тормозной суппорт

Вам понадобятся эти установочные инструменты. Автомобильный домкрат, гаечный ключ, отвертки, динамометрический ключ, набор головок, плоскогубцы, фонарь, тормозная жидкость, перчатки и пара гугл. Также убедитесь, что у вас есть руководство по обслуживанию вашего автомобиля для справки.

15 шагов по замене тормозного суппорта:

  1. Ослабьте колесные гайки, но не полностью.
  2. Поднимите кузов автомобиля с помощью домкрата, но безопасно.
  3. Теперь полностью ослабьте гайки и выньте болты и болты.
  4. Снимите колесо, чтобы открыть доступ к тормозному суппорту. Чтобы облегчить задачу, вам понадобится достаточный допуск.
  5. Толкните поршень суппорта в его отверстие. Вы можете использовать С-образный зажим для этого или любой другой инструмент, разработанный специально для этой работы.
  6. Установите масляный поддон для удержания тормозной жидкости. Далее снимаем шланг, подающий тормозную жидкость к суппорту.Закройте шланг резиновой заглушкой.
  7. Используя гаечный ключ, ослабьте суппорт, затем снимите болты, которые его крепят.
  8. Поднимите суппорт до тех пор, пока он не перестанет закрывать ротор, а затем просто сдвиньте его.
  9. Снимите тормозные колодки, стараясь не уронить их. Проверьте и очистите любые корродированные поверхности.
  10. Вставьте тормозные колодки в новый тормозной суппорт в сборе.
  11. Установите новый суппорт на его крепление и, если необходимо, над ротором.
  12. Прикрутите болтами, стараясь не перетягивать и не затягивать.Недостаточная затяжка болтов может привести к ослаблению тормозного суппорта, что не обеспечивает надежного торможения. Чрезмерное затягивание может привести к поломке.
  13. Затем прикрепите тормозной шланг к суппорту.
  14. Прокачивайте тормоза до тех пор, пока не выйдет весь воздух и педаль не станет твердой.
  15. Верните колесо и снова установите шину.

Из этого видео вы узнаете, как заменить тормозной суппорт

.

Ваш новый тормозной суппорт готов к работе.Проверьте это, объехав, чтобы гарантировать твердое торможение. Если вы не можете добиться надлежащего тормозного усилия, значит, есть этап процесса, который не удался. Получите помощь механика.

Наконечники для замены тормозного суппорта

Чтобы обеспечить правильную установку суппорта в сборе, выполните следующие действия.
  • По возможности всегда используйте новые крепежные детали. Старый материал может вызвать дребезжание при движении и увеличить скорость повреждения суппорта.
  • Обеспечьте надлежащий крутящий момент при установке нового суппорта.Они относятся к конструкции и модели суппорта. Возможно, вам потребуется обратиться к руководству пользователя, чтобы узнать правильный крутящий момент для суппорта, который вы устанавливаете.
  • Установка суппорта неправильной стороной вверх — распространенная ошибка. Избегайте этого, проверяя и перепроверяя каждый этап процесса замены суппорта.
  • Очистите старые детали, которые не нужно заменять, прежде чем вставлять новый суппорт.
  • Направляющие штифты позволяют плавающему суппорту свободно скользить. Смажьте их надлежащим образом и подходящей смазкой для суппортов.Только убедитесь, что вы очистили их с помощью растворителя перед нанесением смазки.
  • Процесс замены переднего и заднего тормозных суппортов может по-разному отличаться. Убедитесь, что вы понимаете процедуру установки суппорта. Установите сборку соответствующим образом.
  • Тормозная жидкость едкая. Если случайно он пролился на окрашенную поверхность, промойте ее мыльной водой.
  • Всегда промывайте и прокачивайте тормозную систему после выполнения установки суппорта.Накопление влаги в трубопроводе может привести к коррозии, в то время как воздух заставляет тормоза работать менее мощно.
  • Инструкции производителя по установке нового суппорта могут отличаться от описанной здесь процедуры. В таком случае рекомендуется следовать рекомендациям производителя.

. При замене тормозных суппортов в вашем автомобиле вы можете столкнуться с двумя вариантами. Некоторые люди могут посоветовать вам восстановить его. Хотя у каждого варианта есть свои плюсы и минусы, большинство владельцев автомобилей предпочитают замену тормозного суппорта ремонту.

Почему так? Это станет предметом нашей следующей главы.

Глава 7

Ремонт тормозного суппорта

Когда тормозные суппорты стареют, они теряют способность обеспечивать мощное и надежное торможение. Именно в этот момент автовладельцы сталкиваются с неизбежной дилеммой: покупать ли новый суппорт или заменять только изношенные детали.

Многие автовладельцы сегодня выбирают установку новых суппортов. Механик тоже, кажется, дает тот же совет; что замена лучше, чем восстановление.Каковы причины такой мысли? Давайте подробно рассмотрим варианты.

Источник: popularmechanics.com

Восстановление тормозного суппорта

Восстановление тормозного суппорта включает ремонт деталей в сборе. Вместо того, чтобы устанавливать новый блок, вы заменяете только изношенные или поврежденные компоненты. Идея состоит в том, чтобы восстановить эффективность суппорта, установив новые детали на старую сборку. Часто в комплект для восстановления тормозного суппорта входят все необходимые инструменты и материалы.Даже инструкция по эксплуатации.

Замена тормозного суппорта

Замена тормозного суппорта, с другой стороны, означает полное удаление старого узла. На его место монтируете новый. Часто вы заменяете тормозной суппорт по разным причинам. Может случиться так, что суппорт находится на автомобиле слишком долго, и его характеристики упали. Или это может быть ситуация, когда суппорт не производит мощного или надежного торможения. Безопасность при вождении — вот что заставит вас произвести замену.

Ремонт тормозного суппорта против замены

У каждого варианта есть свои преимущества и недостатки.

Восстановление тормозного суппорта — недорогой способ сохранить ваши дисковые тормоза в рабочем состоянии. Обычно при ограниченном бюджете стоит подумать о ремонте тормозов своими руками. Это также подходит, если суппорт, требующий ремонта, не сильно поврежден. В таких ситуациях замена приведет только к лишним расходам.

Иногда суппорт выходит из строя из-за небольших проблем, например, из-за наличия скользящих пальцев.Поскольку неисправна только одна часть всего узла, вы можете избежать дополнительных затрат на покупку нового узла суппорта. В комплект для ремонта современного тормозного суппорта обычно есть все, что вам нужно, даже если вы сделаете это самостоятельно.

Восстановление суппорта

имеет свои недостатки. Во-первых, это грязная процедура, связанная с очисткой ржавых или масляных поверхностей. Процесс тоже утомительный. Кроме того, вы не можете быть уверены, что собранные детали находятся на своих местах. Кроме того, вы можете отремонтировать изношенный суппорт только в том случае, если он вскоре выйдет из строя.

Замена тормозного суппорта может стоить вам очень дорого. Помимо стоимости покупки устройства, существуют расходы на установку. Это если вы решите нанять механика для выполнения этой задачи. Но это может не быть проблемой, так как вы всегда можете пойти своим путем. В любом случае процедура установки нового суппорта не должна вызывать затруднений.

Замена тормозного суппорта вместо его восстановления дает несколько преимуществ. Во-первых, это, безусловно, самый простой и чистый способ восстановить тормоза.Несмотря на связанные с этим затраты, замена суппорта гарантирует вам более эффективное устройство на месте. У вас будет еще много лет, прежде чем вам понадобится заменить суппорт. Это более рентабельно в долгосрочной перспективе.

По той или иной причине вы можете отремонтировать тормозной суппорт на вашем автомобиле вместо того, чтобы устанавливать новый. Если это произойдет, это процедура.

Как собрать тормозной суппорт

Детали суппорта, которые могут потребовать замены во время восстановления Источник: popularmechanics.comЭто инструменты, которые вам понадобятся: ремонтный комплект тормозного суппорта, домкрат и осевые опоры, каплеуловитель или поддон, набор головок, тормозная жидкость и отвертки.

Следующие шаги:

  1. Ослабьте гайки, но только немного, затем поднимите автомобиль с помощью домкрата и осевых опор. Обеспечьте безопасность и не полагайтесь только на домкрат, чтобы поддержать автомобиль.
  2. Ослабьте вторую часть колесных гаек. Снимите колесо, чтобы вы могли беспрепятственно работать с суппортом. Поместите поддон для сбора капель внизу, чтобы отобрать любую тормозную жидкость, которая может пролиться.
  3. Снимите суппорт в сборе, ослабив и вынув крепежные болты. Будьте осторожны, чтобы не повредить тормозную магистраль. Закройте тормозной шланг резиновой заглушкой.
  4. Вынуть тормозные колодки. Их легко удалить.
  5. Используйте педаль тормоза, чтобы нагнетать давление в тормозной системе, чтобы поршни могли выйти. Вы также можете использовать любые другие средства для снятия поршня.
  6. С помощью отвертки снимите резиновые уплотнения. Обеспечьте максимальную осторожность во время этой части процесса.Отвертка может легко проколоть резиновые уплотнения и вызвать утечку тормозной жидкости.
  7. Вставьте новые поршни вместе с новыми уплотнениями. Смажьте детали суппорта надлежащим образом и используя подходящую смазку.
  8. Удалите воздух из тормозной системы.
  9. Если есть другие детали, которые нуждаются в замене, произведите замену на этом этапе.
  10. После того, как вы закончите, теперь вы можете вернуть суппорт в его монтажные кронштейны и провести тест-драйв автомобиля.

Вы также можете посмотреть это видео о восстановлении тормозного суппорта

Заключение

Мы подошли к концу этого руководства по тормозным суппортам.Надеюсь, вы получили ценную информацию, которая поможет вам позаботиться об этом важном компоненте автомобиля. То есть от поиска неисправностей до проведения ремонта и замены.

Тормозные суппорты

определяют надежность вашей тормозной системы. Если они в плохом состоянии, это может означать, что вождение недостаточно безопасно. По этой причине рекомендуется постоянно проверять штангенциркуль, чтобы убедиться, что они работают правильно.

Всегда обращайте внимание на симптомы неисправного тормозного суппорта.Время от времени проверяйте сборку, особенно во время планового технического обслуживания. Если вы заметили проблему, например, заедание суппорта, быстро устраните ее.

Вы можете заменить неисправную деталь или детали так называемым восстановлением суппорта. Более того, вы можете взять на себя расходы и установить новый суппорт. Таким образом, всегда проверяйте правильность работы тормозных суппортов на вашем автомобиле или грузовике.

Сложите все вместе:

Глава 1 Что такое тормозной суппорт

Глава 2 Тормозной суппорт, тип

Глава 3 Когда заменять тормозной суппорт

Глава 4 Признаки неисправности тормозного суппорта

  1. Тормозное усилие
  2. Тормоза с меньшей мощностью
  3. Неравномерный износ тормозных колодок
  4. Визжащий шум
  5. Грохочущий шум
  6. Утечка тормозной жидкости
  7. Тормоза, которые кажутся постоянно включенными
  8. Стоп-сигнал на приборной панели

Глава 5 Диагностика и устранение неисправностей суппорта

Глава 6 Замена тормозного суппорта

Chapter7 Ремонт тормозного суппорта

Суппорт

— AWF-Wiki

Доступно в виде видеоурока!

Общее описание

Штангенциркуль — один из самых эффективных инструментов для измерения диаметра штока непосредственно там, где есть прямой доступ к штоку.Обычный штангенциркуль, изготовленный из металла или дерева, состоит из градуированной балки с двумя перпендикулярными ей рычагами. Одна рука используется в начале шкалы, а другая рука скользит (рис. 1). Когда балка прижата к дереву и рычаги закрыты, диаметр дерева можно прочитать на шкале.

Также есть суппорты с комплектом фиксированных рычагов. Градуировка откалибрована таким образом, чтобы при размещении вилки на дереве точки касания указывали на диаметр дерева.В настоящее время алюминиевые суппорты заменили деревянные и стальные суппорты. Поскольку деревянные суппорты имеют тенденцию к износу, тогда как стальные слишком тяжелы, чтобы носить их в лесу.

Типовой пример штангенциркуля (60 см).

Разработаны электронные штангенциркули, измеряющие диаметр электронным способом; затем диаметр либо считывается с дисплея, либо напрямую сохраняется в микросхеме памяти, либо измерение по беспроводной сети напрямую передается на мобильный компьютер, который несет бригада.Есть разные успешные примеры использования электронных штангенциркулей; но в большинстве инвентаризаций выгода с точки зрения рационализации процедур относительно скромна по сравнению с высокой стоимостью электронных штангенциркулей.

Погрузочно-разгрузочные работы

  1. Прижмите балку суппорта к стволу дерева перпендикулярно его оси, чтобы свести к минимуму смещение подвижного рычага.
  2. Считайте диаметр прямо по шкале
Примечание:
Важно, чтобы штангенциркуль всех типов держался перпендикулярно оси ствола дерева в точке измерения (обычно на уровне груди).Если поперечные сечения штока нерегулярны, иногда рекомендуется два показания штангенциркуля под прямым углом; тогда среднее значение двух показаний принимается за диаметр.

Приложения

Статьи по теме

Список литературы

.

Комментировать

Ваш адрес email не будет опубликован. Обязательные поля помечены *
