Горизонтальная разводка: Вертикальная и горизонтальная схема разводки отопления

Горизонтальная разводка системы отопления уже давно и широко применяется по всему миру. У нас же она только начинает успешно внедряться в новостройках. Чем же она так привлекательна и каких видов бывает, мы и рассмотрим в данной статье.

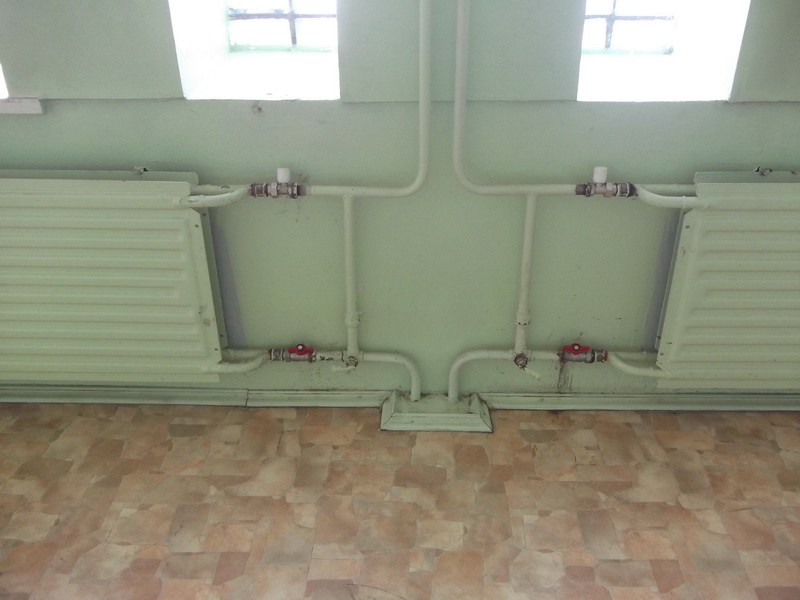

Фото горизонтальной разводки трубопровода отопительной системы

Принципы функционирования

Схема горизонтальной разводки отопления

Рассматриваемая система имеет следующий структурный состав:

Горизонтальные радиаторы отопления выглядят эстетично благодаря спрятанным в стяжке трубам снабжения

Виды разводки

Горизонтальная разводка отопления в зависимости от своей конструкции может быть:

Однотрубная

Схема однотрубного подключения

Как можно понять по рисунку, в данном варианте тёплая и холодная жидкость проходят по одной и той же трубе, а радиаторы по отношению друг к другу подключены последовательно.

Конечно же, цена такой конструкции выходит гораздо ниже благодаря экономии материалов, но также всплывает и несколько ощутимых недостатков:

• Вода остывает за тот период пока пройдёт через весь контур, что значительно понижает коэффициент полезного действия и увеличивает затраты на обогрев помещения.

Совет: рекомендуется ограничиться применением таких систем в небольших частных домах.
В них контуры отопления не настолько большие, чтобы в полной мере ощутить преждевременную потерю тепла теплоносителем.

• Ощутимая разница между температурами первого и последнего радиаторов в цепи. Это негативно влияет на равномерность распределения тепла.
• Сложность проведения регулировки своими руками. Каждое изменение работы одного из радиаторов будет оказывать влияние и на функционирование всех остальных.

Регулировка работы отопительного радиатора

• Неудобства в проведении ремонтных работ, так как даже самая мелкая реставрация будет требовать отключения всей системы.

Двухтрубная

Схема двухтрубного подключения

Здесь уже имеется масса преимуществ перед предыдущим вариантом, и потенциал горизонтальной разводки реализован в полной мере:

• Жидкость, протекающая по батареям, не успевает остывать, так как подача теплоносителя происходит по одной трубе, а отвод остывшей воды – по другой.
• Нагрев радиаторов происходит параллельно, что даёт возможность добиться на них одинаковой температуры, и, следовательно, лучшего микроклимата в доме.
• Возможность регулирования температурного режима. Это позволяет более экономно использовать систему отопления, уменьшая её мощность в периоды потепления на улице.

Двухтрубная лучевая

Схема двухтрубного лучевого подключения

Она же коллекторная, так как предусматривает монтаж коллектора в каждой квартире, который будет распределять подачу теплоносителя к каждому радиатору индивидуально.

Пример коллектора системы горизонтального отопления

Такая разводка труб хоть и имеет несколько минусов:

• Большое количество материалов, что в значительной степени увеличивает стоимость системы.
• Необходимость в наличии циркуляционных насосов.

Но большое количество плюсов всё же делает её наиболее прогрессивной и востребованной:

• Допустимость регулировки производительности каждого радиатора персонально. Это предоставляет уникальные возможности по контролю микроклимата вашего дома.
• Каждый из контуров является замкнутой самодостаточной системой. Их можно оборудовать дополнительными девайсами, а при необходимости проведения ремонтных работ не потребуется отключать всё отопление, достаточно будет перекрыть нужную батарею.
• Не требуются воздухоотводы на радиаторах, они уже имеются на коллекторе.

Совет: рекомендуется также устанавливать сразу счётчики потребляемого тепла.
Они позволят учитывать только то тепло, которое вам требуется, благодаря чему отпадёт надобность платить за перегретое помещение.

Пример счётчика тепла

Общие характеристики

Столько много преимуществ, а в чём же подвох? Давайте взглянем на экономический аспект горизонтального отопления:

Экономия

В сравнении с традиционными вертикальными системами рассматриваемая конструкция обходится дороже, в особенности это касается двухтрубной лучевой разводки. Но многолетние исследования в этой области показывают, что она окупается уже в течение первых двух-трёх лет. За счёт чего это происходит?

Давайте посмотрим:

Прокладка полипропиленовых труб горизонтальной системы отопления

• Регулирование мощности работы радиаторов даёт экономию в тёплую погоду.
• Уменьшение количества аварий и протечек также позволяет сохранить семейный бюджет на вызовах сантехников.
• Использующиеся пластиковые трубы намного дешевле стальных.

Минимум выступающих элементов

Скрытая разводка не портит внутренний интерьер

Отдельно стоит уделить внимание тому, что трубы, подающие теплоноситель, спрятаны в стяжке пола. Благодаря этому можно выделить следующие преимущества:

Достоинство	Описание
Эстетичность	Дизайнерские ремонты быстро набирают популярность, и далеко не каждый захочет наблюдать металлические стояки в своём жилье. В данном случае эта проблема полностью решена, вся разводка спрятана в полу и никак не мешает интерьеру.
Безопасность	Особенно актуально в случае присутствия в доме маленьких детей. Открытые стальные трубы часто могут стать причиной ожога или получения физической травмы.
Практичность	Эксплуатационный срок полипропиленового трубопровода, спрятанного в бетоне, достигает пятидесяти лет, они не подвержены коррозии и эластичны. Все эти качества отодвигают возможность появления течи на неопределённый период.

Монтаж

Монтажный процесс в многоквартирном доме

Сразу необходимо отметить, что инструкция установки горизонтальной системы обогрева достаточно сложная, и выполнять работы самостоятельно не рекомендуется.

Это обусловлено следующими причинами:

• Сложность выполнения необходимых расчётов и проектирования, которые под силу только профессиональному инженеру.

Пример проекта двухтрубной горизонтальной разводки

• Непосредственно для монтажа, запуска и отладки также требуется иметь соответствующий опыт и знание новейших стандартов, которые в наших краях пока только интегрируются.
• Необходимость подтверждения выполнения всех необходимых стандартов государственными специалистами, которые должны зарегистрировать всё отопительное оборудование.

Любая ошибка в проекте или на этапе подключения может повлечь за собой дополнительные затраты, которые превысят оплату работы наёмных профессионалов, поэтому несколько раз подумайте, прежде чем браться за установку горизонтальной отопительной системы собственными силами.

Заключение

Горизонтальные системы отопления во многом превосходят традиционные вертикальные разводки. Они обладают лучшей производительностью, более высокой надёжностью, возможностью контроля производительности и множеством других технических преимуществ. И даже их более высокая стоимость с лихвой окупается уже в первые годы эксплуатации.

Радиатор, подключённый к горизонтальной разводке

На предоставленном видео вы сможете ознакомиться с дополнительными материалами, имеющими непосредственное отношение к изложенной теме. Выбирайте для своего дома только лучшее!

Горизонтальная разводка — Большая Энциклопедия Нефти и Газа, статья, страница 3

Горизонтальная разводка

Cтраница 3

Все выступающие части строительных конструкций, требующие обхода их трубопроводами, замеряют так же, как и в системах отопления. Горизонтальные разводки водопровода замеряют от оси стояка / горячей воды до оси ( середины) ближайшего санитарного прибора и затем последовательно до осей остальных приборов.  [32]

Достоинством системы является возможность использования горизонтально проложенных разводящих труб в качестве нагревательных приборов. Однотрубная горизонтальная разводка применяется как элемент комбинированной системы отопления здания, когда по местным условиям целесообразно применить для отопления одной части здания ( например, во вспомогательных помещениях театра) вертикальную однотрубную систему, для отопления другой части здания ( зрительного зала) однотрубную горизонтальную систему.  [33]

Трубы систем горячего водоснабжения располагают справа от стояков холодного водоснабжения. Горизонтальную разводку трубопровода от стояков к приборам прокладывают у пола над трубопроводами холодной воды.  [34]

При вертикальной разводке трубопроводов от пылеуловителей прокладывают горизонтальные магистрали с отходящими от них вертикальными и наклонными ответвлениями. При горизонтальной разводке от пылеуловителей прокладывают вертикальные магистрали, к которым присоединяют горизонтальные или наклонные ответвления. При комбинированной разводке от пылеуловителей прокладывают горизонтальные и вертикальные магистрали, к которым присоединяют ответвления.  [35]

В одноэтажных зданиях со скрытой проводкой горизонтальные разводки выполняют в основном в ферменном пространстве, скрытом подвесным потолком. Кроме таких технических этажей для скрытой горизонтальной разводки используют еще так называемые подземные технические галереи, толщину пола, несущие конструкции. Для вертикальной проводки используют, как правило, пустотелые колонны, технические стеновые панели.  [36]

В связи с тем, что эмалированные трубы выпускают диаметром более 50 мм, они используются только для внутриквартальных трубопроводов. Для внутридомовой разводки малых диаметров ( стояки и горизонтальная разводка) весьма перспективно применение труб из полимерных материалов.  [37]

Так, из 37 систем горячего водоснабжения, смонтированных целиком из черных труб, нижняя горизонтальная разводка пришла в полную негодность в 27 системах, причем трубы ее имели по три — семь свищей на 1 м и требовали полной замены.  [38]

Газовая проводка должна быть по возможности скрытой. Это имеет особое значение при использовании газовых стенных печей, так как газопроводы должны прокладываться в виде горизонтальной разводки внутри помещения к внешним стенам.  [39]

При замерах систем холодного и горячего водоснабжения и канализации, выполняемых, как правило, одновременно, в первую очередь составляют эскизы монтажных узлов систем канализации, так как трубопроводы других саиитарно-технических систем должны огибать канализационные трубопроводы при пересечении с ними. При замерах систем водоснабжения и канализации и составлении эскизов необходимо учитывать следующие правила монтажа трубопроводов этих систем: стояк холодного водоснабжения располагается слева от подающего стояка горячего водоснабжения, а циркуляционный стояк ( если он предусмотрен проектом) — справа от последнего; расстояние между осями этих стояков принимается равным 80 мм; горизонтальные разводки прокладывают с уклоном 0 002 — 0 005 к стоякам; при пересечении труб скоба располагается на горизонтальном трубопроводе; вертикальные подводки к кранам и смесителям располагаются так же, как стояки: горячая — справа, холодная — слева. До начала замеров должны быть уточнены типы устанавливаемых санитарных приборов — и арматуры.  [40]

При замерах систем холодного и горячего водоснабжения и канализации, выполняемых, как правило, одновременно, в первую очередь составляют эскизы монтажных узлов систем канализации, так как трубопроводы других сапитарно-технических систем должны огибать канализационные трубопроводы при пересечении с ними. При замерах систем водоснабжения и канализации и составлении эскизов необходимо учитывать следующие правила монтажа трубопроводов этих систем: стояк холодного водоснабжения располагается слева от подающего стояка горячего водоснабжения, а циркуляционный стояк ( если он предусмотрен проектом) — справа от последнего; расстояние между осями этих стояков принимается равным 80 мм; горизонтальные разводки прокладывают с уклоном 0 002 — 0 005 к стоякам; при пересечении труб скоба располагается на горизонтальном трубопроводе; вертикальные подводки к кранам и смесителям располагаются так же, как стояки: горячая-справа, холодная — слева. До начала замеров должны быть уточнены типы устанавливаемых санитарных приборов и арматуры.  [41]

Наибольшее распространение получили циркульные в плане конструкции. В них нити по периметру крепят к внешнему кольцу, а в центре — к внутреннему. Последнее решение позволяет поднять центральную часть покрытия и за счет этого отвести воду к наружным стенам, не прибегая к горизонтальной разводке водостоков, и применить складчатую систему покрытия.  [43]

Насыщенный пар, образовавшийся в испарителе за счет перепада давлений, попадает в нагревательный прибор и конденсируется там, выделяя при этом тепло испарения. В конденсатопроводах создается подпор конденсата, поэтому все конденсатопроводы работают в мокром режиме. Паро — и конденсатопроводы могут прокладываться без уклона. Подгоночный насос в общем случае не обязателен. Низкотемпературные системы парового отопления оснащаются преимущественно секционными отопительными приборами и конвекторами. При этом различают системы с вертикальной и с горизонтальной разводкой магистралей. Первые могут предусматриваться как с нижней ( рис. 20), так и с верхней ( рис. 21) прокладкой подающей магистрали. Для местной регулировки теплоотдачи нагревательных приборов применяются мембранные вентили.  [45]

Страницы:      1    2    3    4

7 фактов об отоплении в домах тюменского застройщика

«Скажите, а горизонтальная разводка отопления – это надежно? Вдруг трубы прорвет, а у нас сверху постелен паркет…», – часто спрашивают покупатели у застройщика. Давайте разберемся.

Во всех домах, которые сейчас строит ГК «ТИС», горизонтальная система отопления. Это значит, что в квартиру заведен всего один стояк, а трубы, которые идут от него к радиаторам, спрятаны под стяжкой пола. Трубы, которые мы используем, выполнены из сшитого полиэтилена производства Финляндии. Эта технология появилась около тридцати лет назад. К сегодняшнему дню только в Европе установлено свыше 5 млрд метров труб из сшитого полиэтилена. Срок эксплуатации достигает пятидесяти лет, они не подвержены коррозии, внутри не откладывается известковый и железистый налет. Мало того, такие трубы устойчивы к промерзанию. Так что боятся, что трубы вдруг «потекут», совершенно не стоит.

Кроме того, у горизонтальной разводки есть масса других преимуществ.

Во-первых, эстетичность. Металлические стояки на кухне или в гостиной не будут портить ваш интерьер, их не придется красить или как-то маскировать.

Во-вторых, безопасность. Открытые металлические трубы могут стать причиной ожога, и это серьезная проблема, если в семье растут маленькие непоседы.

В-третьих, экономичность. Горизонтальная система отопления позволяет не просто регулировать температурный режим, но и платить только за то, что вы реально потребляете. В каждую квартиру мы ставим индивидуальный прибор учета тепла, и как только на улице теплеет, многие вообще отключают батареи. «Когда мы жили на Малыгина, квартплата за квартиру площадью 50 кв.м была выше, чем здесь мы платим зимой за свои 79 «квадратов», – поделилась с нами в отзыве о ГП 1.3 ЖК «Акварель» наша покупательница Ирина Сорокина

В-четвертых, это комфортно. Жидкость, протекающая по батареям, не успевает остывать, так как подача теплоносителя происходит по одной трубе, а отвод остывшей воды – по другой. Нагрев радиаторов происходит параллельно, что дает возможность добиться на них одинаковой температуры, и, следовательно, лучшего микроклимата в доме.

А у вас есть вопросы к застройщику? Задайте их специалистам ГК «ТИС» по тел. 8 (3452) 39-74-82

Пресс-центр ГК «ТИС»

Круглый стол риэлторов (Тюмень, 25.01.18 г.)

НА ТЮМЕНСКИЙ РЫНОК НЕДВИЖИМОСТИ ПРИШЛИ АДЕКВАТНЫЕ КЛИЕНТЫ

Тюмень, Дом Обороны

— Сетевая энциклопедия

Горизонтальная кабельная разводка в помещении — это любая кабельная разводка, которая используется для подключения коммутационного шкафа на полу к настенным панелям в рабочих зонах, чтобы обеспечить отводы локальной сети (LAN) для подключения компьютеров пользователей к сети.

Что такое горизонтальная кабельная разводка?

Горизонтальная кабельная разводка — это любая кабельная система, которая используется для подключения коммутационного шкафа на полу к настенным панелям в рабочих зонах, чтобы обеспечить отводы локальной сети (LAN) для подключения компьютеров пользователей к сети.

Горизонтальную кабельную разводку проще всего установить во время строительства или ремонта здания, поскольку для правильной установки может потребоваться открытие подвесных потолков или стен. Если это невозможно, лучшим решением может быть установка внешних кабельных лотков и коробов, поскольку незакрепленные кабели на полу представляют опасность, и их следует избегать любой ценой.

Горизонтальная кабельная разводка обычно устанавливается по звездообразной топологии, которая соединяет каждую рабочую зону с коммутационным шкафом, как показано на рисунке.Четырехпарный кабель с неэкранированной витой парой (UTP) на 100 Ом (кабель категории 5 или улучшенный кабель категории 5) обычно рекомендуется для новых установок, поскольку он поддерживает как голосовую, так и высокоскоростную передачу данных. В соответствии со стандартами проводки EIA / TIA длина отдельных кабелей должна быть ограничена до 90 метров между настенной панелью в рабочей зоне и коммутационными панелями в коммутационном шкафу. Коммутационные шнуры для подключения коммутационной панели к концентраторам и переключателям в коммутационном шкафу не должны быть длиннее 7 метров общего расстояния (максимум два коммутационных шнура на линию, длина каждого из которых не превышает 6 метров).Кабели, соединяющие компьютеры пользователей с настенными панелями, должны быть не более 3 метров в длину.

Избегайте электромагнитных помех

Избегайте прокладки кабелей рядом с двигателями, генераторами, трансформаторами или линиями электропередач, чтобы минимизировать электромагнитные помехи (EMI). Держите кабели подальше от копировальных машин и лифтов, потому что эти машины генерируют много электромагнитных помех.

Если вы ожидаете увеличения пропускной способности в ближайшем будущем, используйте многомодовые оптоволоконные кабели вместо кабелей UTP для горизонтальной прокладки кабелей.

Вероятно, вы захотите установить два четырехпарных кабеля UTP в каждой рабочей зоне, один для голоса, а другой для передачи данных. Обязательно используйте подходящие настенные пластины (RJ-11 для голоса и RJ-45 для данных).

Описание горизонтальных и магистральных кабелей

Монтаж кабелей для компьютерных систем и сетей может быть как сложным, так и специфическим. Два незаменимых основных метода прокладки кабелей, используемых при структурированной прокладке кабелей, — это горизонтальная прокладка и прокладка магистральных кабелей.Эти два метода составляют одни из самых основных компонентов структурированной кабельной разводки.

Несмотря на то, что они разные, горизонтальные и магистральные кабели дополняют друг друга и необходимы для различных типов кабельных сред и спецификаций.

можно охарактеризовать как кабельную разводку, обеспечивающую соединение между входными помещениями, помещениями с оборудованием и телекоммуникационными помещениями, которые обычно устанавливаются от этажа к этажу, но также могут быть установлены между ИТ-помещениями на одном этаже.

Стандартное определение магистрального кабеля, установленное Ассоциацией телекоммуникационной промышленности (TIA), гласит:

«Функция магистрального кабеля заключается в обеспечении межсоединений … Магистральная кабельная разводка состоит из магистральных кабелей, промежуточных и основных кросс-соединений, механических оконечных устройств и патч-кордов или перемычек, используемых для магистральной сети. кросс-соединение между магистралью. Магистральная кабельная разводка также включает кабели между зданиями.”

Магистральную проводку и кабели можно разделить на два типа: кабели между зданиями и кабели внутри зданий. В то время как магистральная проводка между зданиями проложена между зданиями, кабели внутри зданий проложены между ИТ-помещениями в пределах одного здания.

Основные компоненты магистральной кабельной сети:

• Кабельные каналы для прокладки кабелей. Сюда могут входить такие опции, как валы, дорожки качения, каналы или проходы в полу, такие как втулки или пазы.
• Соединительное оборудование, такое как патч-панели, соединительные блоки, межсоединения или кросс-соединения. Иногда для подключения оборудования может использоваться комбинация этих опций.
• Сама магистральная проводка, которая может быть оптоволоконной, коаксиальной, медной витой парой или комбинацией этих типов кабелей.
• При необходимости необходимое вспомогательное оборудование, такое как кабельная опора или заземляющее и противопожарное оборудование.

Горизонтальная кабельная разводка простирается от телекоммуникационной комнаты или шкафа до отдельных розеток рабочей станции или рабочей зоны (WAO). Как правило, он устанавливается по звездообразной топологии, которая связывает каждую рабочую зону с телекоммуникационной комнатой.

Медные кабели (CAT5e, CAT6, CAT6a) являются наиболее распространенным типом, используемым для горизонтальных участков, однако также могут использоваться оптоволоконные и коаксиальные кабели. Важно отметить, что горизонтальная прокладка кабеля, независимо от типа кабеля, должна быть ограничена длиной 90 метров между розеткой рабочей зоны и точкой подключения в телекоммуникационной комнате, чтобы соответствовать стандартам TIA.

Магистральные и горизонтальные кабели различаются по охвату. В то время как магистральная кабельная разводка соединяет входные помещения, аппаратные и телекоммуникационные комнаты, горизонтальная кабельная разводка соединяет телекоммуникационные комнаты с отдельными розетками на всех этажах здания. Магистральная проводка также проходит между этажами, тогда как горизонтальная проводка — нет. Бывают обстоятельства, когда горизонтальные кабели для рабочих станций на одном этаже могут быть проложены в телекоммуникационную комнату на другом этаже, но это не рекомендуется и не меняет обозначение на «Магистраль», даже если кабели могут проходить вертикально.

Два метода структурирования кабеля также имеют отдельные спецификации. Хотя они могут использовать один и тот же тип кабелей, к магистральным кабелям предъявляются определенные требования, поскольку они проходят между этажами. Он должен быть достаточно прочным, чтобы выдерживать собственный вес, и быть правильно закрепленным, чтобы правильно проходить между этажами.

Кроме того, как горизонтальные, так и магистральные кабели должны соответствовать определенным характеристикам огнестойкости, которые будут варьироваться от проекта к проекту. Это относительно просто для горизонтальных кабелей, но магистральная кабельная разводка (и, в частности, магистраль между зданиями) может стать сложной, если кабели проложены под землей.Лучше всего проконсультироваться со своим подрядчиком по прокладке структурированных кабелей, чтобы убедиться, что кабель правильного типа используется для среды, в которой они устанавливаются.

Поскольку магистральная и горизонтальная кабельная разводка являются неотъемлемыми компонентами структурированной кабельной системы, важно иметь квалифицированного подрядчика по прокладке кабелей и устанавливать вашу кабельную инфраструктуру. Нестандартный дизайн и плохая установка могут вызвать множество неудобных и дорогостоящих проблем в будущем для вашего бизнеса.

Blue Wave Communications является надежным подрядчиком по прокладке кабелей для проектирования и установки высококачественных структурированных кабельных систем с многолетним опытом оказания помощи клиентам по всей территории Южной Флориды с их потребностями в прокладке кабелей. С Blue Wave вы можете быть уверены, что ваша магистральная и горизонтальная кабельная разводка будет выполнена правильно с первого раза, с быстрым и профессиональным обслуживанием.

Интересуетесь, чем мы можем помочь вашей организации? Обратитесь в Blue Wave, чтобы получить расценки на установку низкого напряжения (или другую услугу, связанную с прокладкой кабелей) сегодня.

Разница между магистральной и горизонтальной кабелями

28 июня 2019

В структурированных кабельных системах используются кабели двух основных типов. Горизонтальная кабельная разводка и магистральная разводка отличаются, но как так?

Для работы в сети часто требуются специальные и сложные кабели. В структурированных кабельных системах используются два основных типа кабелей: магистральная и горизонтальная.Ни один из них не является незаменимым, и оба они необходимы для развития сети, которая работает как для предприятий, так и для учебных заведений. Однако это может заставить вас задуматься, в чем на самом деле разница между магистральной кабельной разводкой и горизонтальной кабельной разводкой, поэтому давайте разберемся с деталями ниже.

Магистральная кабельная сеть

Магистральные кабели, также иногда называемые вертикальными кабелями, используются для обеспечения соединения между телекоммуникационными комнатами, входными помещениями, помещениями с оборудованием или зданиями.Как следует из названия, эти кабели используются для создания своего рода «каркаса» сети. Кабели часто проходят от этажа к этажу для обеспечения связи. В то время как магистральная кабельная разводка может быть выполнена с использованием многих различных типов кабелей, включая коаксиальные, оптоволоконные кабели являются наиболее подходящим выбором благодаря более высокой пропускной способности по сравнению с кабелями Cat5, Cat6 или Cat8.

Горизонтальная кабельная разводка

Напротив, горизонтальная кабельная разводка проходит от розетки телекоммуникационного оборудования до телекоммуникационной комнаты или корпуса.Это может быть использовано для подключения различных рабочих станций и устройств к информационным выходам, которые затем идут в телекоммуникационную комнату. В зависимости от ваших потребностей, стандартный кабель Gigabit Ethernet может справиться с этой задачей, но предпочтительнее оптоволоконные кабели. Использование оптоволоконных кабелей для магистральной сети и кабеля Ethernet для горизонтальной прокладки во многих случаях было бы аналогично использованию высокоскоростных пандусов для поддержки узких грунтовых магистралей.

Сетевые вопросы

Магистральная и горизонтальная кабельная разводка охватывают различные аспекты телекоммуникационных услуг, но оба они необходимы в больших сетях, которые можно встретить в корпоративных учреждениях или учебных заведениях.Имея это в виду, определенный тип используемых кабелей может иметь значение, поэтому убедитесь, что вы работаете со специалистом по сетевым технологиям.

FiberPlus предоставляет решения для передачи данных более 25 лет в Среднеатлантическом регионе для ряда различных рынков. Компания, которая начинала как компания по прокладке кабелей для локальных сетей, превратилась в ведущего поставщика инновационных технологических решений, улучшающих способы связи наших клиентов и обеспечивающих их безопасность.Теперь наши решения включают:

• Структурированные кабели (оптоволоконные, медные и коаксиальные для внутренних и внешних сетей предприятия)
• Электронные системы безопасности (решения для контроля доступа и видеонаблюдения)
• Установки беспроводной точки доступа
• Служба общественной безопасности DAS — станции экстренного вызова
• Аудио / видео услуги (домофоны и мониторы)
• Службы поддержки
• Специальные системы
• Услуги по проектированию / строительству

FiberPlus обещает сообществам, в которых мы обслуживаем, что мы будем продолжать расширяться и развиваться по мере внедрения новых технологий в телекоммуникационной отрасли.

Есть вопросы? Заинтересованы в одной из наших услуг? Позвоните в FiberPlus сегодня 800-394-3301, напишите нам по адресу [email protected] или посетите нашу страницу контактов. Наши офисы расположены в районе метро Вашингтона, округ Колумбия, Ричмонде, штат Вирджиния, и Колумбусе, штат Огайо. В Пенсильвании звоните в Pennsylvania Networks, Inc. по телефону 814-259-3999.

Вам нравится нажимать «Нравится» и «Подписаться»? Не забудьте перейти на наши официальные страницы в Pinterest, Facebook, Twitter и LinkedIn сегодня!

Эта запись была размещена на Пятница, 28 июня 2019 г. 9:52 утра.Вы можете следить за любыми ответами на эту запись через RSS 2.0 канал. И комментарии и запросы в настоящий момент закрыты.

— Fosco Connect

В прошлом компании часто имели несколько кабельных инфраструктур, потому что ни одна кабельная система не могла поддерживать все приложения компании. В настоящее время стандартизированная кабельная система важна не только для потребителей, но и для поставщиков и монтажников.Продавцы должны четко понимать, как проектировать и создавать продукты, которые будут работать в универсальной кабельной системе. Установщики кабелей должны понимать, какие продукты можно использовать, правильные методы и методы установки, а также способы тестирования установленных систем.

В этом руководстве мы рассмотрим некоторые важные темы, связанные со стандартами кабельной разводки.

1. Определение ключевых элементов стандарта ANSI / TIA-568-C для телекоммуникационных кабелей для коммерческих зданий
2. Определение других стандартов ANSI / TIA, необходимых для правильного проектирования проходов и пространств, а также заземления кабельной системы.
3. Определите ключевые элементы стандарта ISO / IEC 11801 Generic Cabling для помещений заказчика.

>> Структурированная кабельная система и стандартизация

Типичные бизнес-среды и требования быстро меняются. Компании реструктурируются и реорганизуются угрожающими темпами. В некоторых компаниях средний сотрудник меняет место работы раз в два года. Кабельная система передачи данных и голоса должна была быстро и легко поддерживать эти изменения конфигурации.

До начала 1990-х годов кабельные системы были проприетарными, зависели от производителя и не обладали гибкостью. Кабельная система сильно изменилась за эти годы. Кабельные системы превратились из проприетарных систем в гибкие открытые решения, которые могут использоваться многими поставщиками и приложениями.Это изменение является результатом адаптации основанных на стандартах структурированных кабельных систем. Движущей силой этого признания являются не только клиенты, но и сотрудничество между многими поставщиками телекоммуникационных услуг и международными организациями по стандартизации.

Правильно спроектированная структурированная кабельная система основана на компонентах или коммутационных узлах. Примером блока электропроводки является история офисного здания, как показано на следующем рисунке. Все рабочие места на этом этаже подключены к единому коммутационному узлу.Все коммутационные блоки (этажи офисного здания) могут быть объединены вместе с помощью магистральных кабелей как часть более крупной системы.

Примечание. Структурированная кабельная система не предназначена для какого-либо конкретного применения, а скорее предназначена для универсального использования. Это позволяет многим приложениям использовать преимущества кабельной системы.

Компоненты, используемые для проектирования структурированной кабельной системы, должны быть основаны на широко принятой спецификации и должны допускать множество приложений (аналоговый голос, цифровой голос, 10Base-T, 100Base-TX, Token Ring 16 Мбит / с, RS-232 и т. Д.)) для использования кабельной системы. Компоненты также должны соответствовать определенным характеристикам производительности, чтобы установщик или заказчик точно знали, какие типы приложений будут поддерживаться.

Ряд документов связан с кабельной разводкой данных.

1. В США используется стандарт ANSI / TIA-568-C , также известный как стандарт телекоммуникационных кабелей для коммерческих зданий. Стандарт ANSI / TIA-568-C — это спецификация, принятая ANSI (Американский национальный институт стандартов), но часть ANSI в названии документа обычно не учитывается.
2. В Европе преобладающим стандартом является ISO / IEC 11801 Ed. 2 , также известный как Международный стандарт универсальных кабелей информационных технологий для помещений клиентов.

Эти два документа очень похожи, хотя их терминология различается, и ISO / IEC 11801 Ed. 2 позволяет использовать дополнительный тип кабеля UTP. Во всем остальном мире страны и организации, занимающиеся спецификациями, приняли один из этих стандартов как свои собственные.

>> Стандарт кабелей ANSI / TIA-568-C

В середине 1980-х годов потребители, подрядчики, поставщики и производители стали беспокоиться об отсутствии спецификаций, касающихся телекоммуникационных кабелей. До этого все коммуникационные кабели были проприетарными и часто подходили только для одноцелевого использования. Ассоциация индустрии компьютерных коммуникаций (CCIA) обратилась в EIA с просьбой разработать спецификацию, которая поощряла бы структурированные стандартизованные кабели.

Под руководством комитета TIA TR-41 и связанных с ним подкомитетов TIA и EIA в 1991 опубликовали первую версию Стандарта телекоммуникационных кабелей для коммерческих зданий, более известного как ANSI / TIA / EIA-568 или иногда просто как TIA / EIA. -568.

> 1. Цель и область применения ANSI / TIA-568-C

Стандарт ANSI / TIA / EIA-568 был разработан и превратился в свою текущую форму по нескольким причинам:

• Установить спецификацию кабельной системы, которая будет поддерживать более чем приложение одного поставщика.
• Обеспечить направление проектирования телекоммуникационного оборудования и кабельной продукции, предназначенных для обслуживания коммерческих организаций
• Чтобы указать достаточно универсальную кабельную систему для поддержки передачи голоса и данных
• Для разработки технических и эксплуатационных рекомендаций, а также рекомендаций по планированию и установке структурированных кабельных систем.

Стандарт ANSI / TIA-568-C адресует следующее:

• Подсистемы структурированной кабельной сети
• Минимальные требования к телекоммуникационным кабелям
• Способы и практика установки
• Разъем и назначение контактов
• Срок службы телекоммуникационной кабельной системы (который должен превышать 10 лет)
• Типы носителей и технические характеристики для горизонтальных и магистральных кабелей
• Технические характеристики подключаемого оборудования
• Рекомендуемая топология и расстояния
• Определения элементов кабельной разводки (горизонтальный кабель, кросс-соединения, телекоммуникационные розетки и т. Д.))

Текущая конфигурация ANSI / TIA-568-C подразделяет стандарт следующим образом:

• ANSI / TIA-568-C.0: Типовые телекоммуникационные кабели для помещений заказчика
• ANSI / TIA-568-C.1: Стандарт телекоммуникационных кабелей для коммерческих зданий
• ANSI / TIA-568-C. 2: Стандарт телекоммуникационных кабелей и компонентов на основе сбалансированной витой пары
• ANSI / TIA-568-C.3: Стандарт на компоненты оптоволоконных кабелей

Примечание:

Стандарт ANSI / TIA-568-C содержит две схемы подключения для использования с гнездами и штекерами UTP.Они указывают порядок, в котором проводники должны быть подключены к контактам в модульных гнездах и вилках, и известны как T568A и T568B. Не путайте их с документами ANSI / TIA / EIA-568-B и предыдущей версией ANSI / TIA / EIA-568-A. Обе схемы подключения описаны в ANSI / TIA / EIA-568.

> 2. Подсистемы структурированной кабельной системы

Стандарт ANSI / TIA-568-C.1 разбивает структурированные кабели на шесть областей:

1. Горизонтальная разводка
2. Магистральная кабельная разводка
3. Рабочая зона
4. Телекоммуникационные помещения и ограждения
5. Аппаратные
6. Подъезд (вход в здание)

1) Горизонтальная кабельная разводка

Горизонтальная разводка кабелей в соответствии с требованиями ANSI / TIA-568-C.1, представляет собой кабель, который простирается от горизонтального перекрестного соединения, промежуточного перекрестного соединения или основного перекрестного соединения до рабочей зоны и заканчивается в телекоммуникационных розетках (информационных розетках или настенных панелях). Горизонтальная разводка включает:

• Кабель от патч-панели к рабочей зоне
• Пункты связи
• Концевая заделка кабеля
• Перекрестные соединения (где разрешено)
• Максимум одна точка перехода
• Перекрестные соединения в телекоммуникационных помещениях или корпусах

На следующем рисунке показана типичная горизонтальная кабельная инфраструктура, простирающаяся по звездообразной топологии от телекоммуникационной комнаты.Горизонтальные кабели обычно подключаются к коммутационным панелям и коммутаторам / концентраторам в телекоммуникационных комнатах или корпусах. Телекоммуникационную комнату иногда называют телекоммуникационным шкафом или коммутационным шкафом. Телекоммуникационный шкаф — это, по сути, небольшая сборка в рабочей зоне, которая содержит элементы, присущие телекоммуникационной комнате.

(A) Точка перехода

ANSI / TIA-568-C допускает одну точку перехода при горизонтальной прокладке кабеля.

Точка перехода — это место, где один тип кабеля соединяется с другим, например, где круглый кабель соединяется с кабелем под ковром. Точкой перехода также может быть точка, где кабели разводятся по модульной мебели. Различают два типа точек перехода:

1. MUTOA — этот акроним означает сборку многопользовательской телекоммуникационной розетки, которая представляет собой розетку, которая объединяет телекоммуникационные розетки для многих пользователей в одну область. Думайте об этом как о коммутационной панели, расположенной в офисе, а не в телекоммуникационной комнате.
2. CP — CP означает точку консолидации, которая представляет собой схему промежуточного соединения, которая позволяет горизонтальным кабелям, которые являются частью проходов в здании, проходить к телекоммуникационным розеткам в проходах открытого офиса, например, в модульной мебели. В стандарте ISO / IEC 11801 CP рассматривается как точка перехода (TP).

Если вы планируете использовать модульную мебель или передвижные перегородки, узнайте у поставщика мебели или перегородок, предусмотрены ли кабели для передачи данных внутри своей мебели.Затем спросите, какой тип интерфейса он может предоставить или потребовать для вашей существующей кабельной системы. Вам нужно будет спланировать подключение к мебели в вашей схеме электропроводки.

Специализированные компоненты (балуны, повторители) не должны устанавливаться как часть горизонтальной кабельной системы (внутри стен). Их следует устанавливать в телекоммуникационных комнатах или на рабочих местах.

(B) Распознаваемые СМИ

ANSI / TIA-568-C распознает два типа носителей (кабелей), которые можно использовать в качестве горизонтальных кабелей.К одному телекоммуникационному выходу в рабочей зоне может быть подключено более одного типа носителя; например, кабель UTP можно использовать для передачи голоса, а оптоволоконный кабель — для передачи данных. Максимальное расстояние для горизонтального кабеля от телекоммуникационной комнаты до телекоммуникационной розетки составляет 90 метров (295 футов) независимо от используемой кабельной среды. Горизонтальные кабели, признанные стандартом ANSI / TIA-568-C, ограничены следующим:

1. Четыре пары, 100 Ом, неэкранированная или экранированная витая пара: Категория 5e, Категория 6 или Категория 6A (ANSI / TIA-568-C.2)
2. Двухволоконный многомодовый кабель 62,5 / 125 мкм или 50/125 мкм (или большее количество волокон) (ANSI / TIA-568-C.3)
3. Двухволоконный (или большее количество волокон) одномодовый оптоволоконный кабель (ANSI / TIA-568-C.3)

(C) Розетки электросвязи

ANSI / TIA-568-C.1 определяет, что каждая рабочая область должна иметь как минимум два порта вывода информации. Обычно один используется для голоса, а другой — для данных.

На следующем рисунке показана возможная конфигурация телекоммуникационной розетки.Розетки имеют несколько названий, включая розетки для оборудования, информационные розетки, розетки и настенные тарелки. Однако официально информационная розетка считается одним гнездом на телекоммуникационной розетке; телекоммуникационная розетка считается частью горизонтальной кабельной системы.

Информационные выходы, подключенные к UTP, должны соответствовать одному из двух соглашений о назначении пар проводов или схемах разводки: T568A или T568B. Они почти идентичны, за исключением того, что пары 2 и 3 поменяны местами.Ни один из двух вариантов не является правильным выбором, если на каждом конце постоянной ссылки используется одно и то же соглашение. Конечно, лучше всего всегда использовать одно и то же соглашение во всей кабельной системе. Раньше T568B был гораздо более распространен в коммерческих установках, но теперь T568A является рекомендуемой конфигурацией. (T568A является необходимой конфигурацией для жилых помещений в соответствии с ANSI / TIA-570-B.) Конфигурация T568A частично совместима со старой схемой подключения, называемой USOC, которая обычно использовалась для голосовых систем.

Будьте последовательны на обоих концах горизонтального кабеля. При покупке коммутационных панелей и разъемов вам может потребоваться указать, какой рисунок вы используете, поскольку оборудование может иметь цветовую маркировку, чтобы упростить установку пар проводов. Тем не менее, большинство производителей теперь включают опции, которые позволяют выбрать любую конфигурацию на патч-панели или разъеме.

На следующем рисунке показано назначение выводов T568A и T568B. Назначение проводов / контактов на этом рисунке обозначено цветом проводов.Стандартные цвета проводов показаны в следующей таблице.

Хотя вашему приложению могут не потребоваться все контакты в информационном выходе, вы должны убедиться, что все провода подключены к соответствующим контактам, хотя бы по той или иной причине, кроме как для обеспечения взаимодействия с будущими приложениями на том же носителе. В таблице ниже показаны некоторые общие приложения и контакты, которые они используют, а также ясно показано, почему все пары должны быть оконечными, чтобы сделать приложение установки структурированной проводки универсальным.

Хорошая структурированная система электропроводки будет включать в себя напечатанную документацию «Совет», размещенную на каждой телекоммуникационной розетке.

(D) Номера пар и цветовое кодирование

Жилы кабеля UTP скручены попарно и имеют цветовую маркировку, поэтому каждую пару проводов можно легко идентифицировать и быстро подключить к соответствующему контакту на соединительном оборудовании (коммутационные панели или телекоммуникационные розетки). В четырехпарных кабелях UTP каждая пара проводов кодируется двумя цветами: цветом наконечника и цветом кольца.

В четырехпарном кабеле цвет наконечника каждой пары белый. Чтобы концы проводников были связаны с правильными кольцевыми проводниками, часто на концевых проводниках есть полосы цвета кольцевого проводника. Такая цветовая кодировка положительной идентификации (PI) не требуется в некоторых случаях, например, для кабелей категории 5 и выше, поскольку интервалы между скручиваниями в паре очень близки друг к другу, что делает разделение маловероятным.

Вы идентифицируете проводники по их цветовым кодам, таким как бело-синий и синий.Для внутренних (внутренних) кабелей обычно сначала считывается цвет наконечника (включая его цвет PI), а затем цвет кольца. В таблице ниже перечислены номера пар, цветовые коды и назначение контактов для T568A и T568B.

2) Магистральная кабельная сеть

Следующая подсистема структурированной кабельной разводки называется магистральной кабельной разводкой. (Магистральные кабели также иногда называют вертикальными кабелями, перекрестными кабелями, вертикальными кабелями или межсетевыми кабелями.)

Магистральная проводка необходима для соединения входных помещений, аппаратных, телекоммуникационных комнат и корпусов.Магистральная кабельная разводка состоит не только из кабелей, соединяющих телекоммуникационные комнаты, аппаратные и входы в здания, но также из кабелей кросс-коммутации, механических оконечных устройств или коммутационных шнуров, используемых для межсетевого кросс-соединения.

кросс-соединение — кросс-соединение — это средство или место в кабельной системе, которое позволяет оконцовку кабельных элементов и их взаимное соединение или кросс-соединение с помощью перемычек, клеммных блоков и / или кабелей с другим элементом кабельной разводки (другим кабель или патч-панель).

(A) Основные требования к магистральным кабелям

Магистральная кабельная разводка включает:

1. Кабельная проводка между аппаратными и входами в здание
2. В условиях университетского городка прокладка кабелей между входами в здания
3. Вертикальные связи между этажами

ANSI / TIA-568-C.1 определяет дополнительные требования к проектированию магистральных кабелей, некоторые из которых имеют определенные положения, а именно:

• Заземление должно соответствовать требованиям, определенным в J-STD-607-A, Требования к заземлению и заземлению коммерческих зданий для телекоммуникаций.
• Пути и пространства для поддержки магистральных кабелей должны быть спроектированы и установлены в соответствии с требованиями TIA-569-B. При прокладке магистральных кабелей необходимо соблюдать осторожность, чтобы избежать источников электромагнитных или радиочастотных помех.
• Допускается не более двух иерархических уровней кросс-соединений, и топология магистрального кабеля будет иерархической звездообразной топологией. Каждое горизонтальное кросс-соединение должно быть подключено непосредственно к основному кросс-соединению или к промежуточному кросс-соединению, которое затем подключается к основному кросс-соединению.Между основным кросс-соединением и горизонтальным кросс-соединением может быть не более одного перекрестного соединения.
• Централизованная оптоволоконная разводка разработана как альтернатива оптической кросс-коммутации, расположенной в телекоммуникационной комнате или телекоммуникационном шкафу, при развертывании распознанного оптического волокна в рабочей зоне от централизованной кросс-коммутации.
• Длина шнура, используемого для подключения телекоммуникационного оборудования непосредственно к основному или промежуточному кросс-соединению, не должна превышать 30 метров (98 футов).
• В отличие от горизонтальной прокладки кабелей длина магистральных кабелей зависит от приложения и от выбранной среды. (См. ANSI / TIA-568-C.0, приложение D.) Для оптического волокна она может достигать 10 000 метров в зависимости от приложения! Однако расстояние ≤ 550 метров более вероятно внутри здания. Это расстояние предназначено для непрерывных отрезков кабеля между основным кросс-соединением и промежуточным или горизонтальным кросс-соединением.
• Мостовидные разветвители или соединения не допускаются.
• Можно использовать кабели с более чем четырьмя парами при условии, что они соответствуют дополнительным требованиям к характеристикам, таким как перекрестные помехи по сумме мощности. Эти требования указаны в стандарте. В настоящее время только кабели категории 5e могут иметь более четырех пар.

(B) Распознаваемая магистральная среда

ANSI / TIA-568-C распознает несколько типов среды (кабеля) для магистральных кабелей. Эти типы носителей могут использоваться в комбинации, если этого требует установка.Приложение и обслуживаемая территория определяют количество и количество требуемых пар. Максимально допустимые расстояния зависят от прикладного стандарта и указаны в приложении D. ANSI / TIA-568-C.0. Как правило, чем выше скорость, тем короче расстояние. Кроме того, максимальная длина оптического волокна может составлять от 220 до 10 000 метров в зависимости от среды и приложения, тогда как UTP ограничивается 100 метрами.

Расстояния для распознанных носителей зависят от приложения и показаны в ANSI / TIA-568-C.0 Приложение D. (Примечание: расстояния — это общая допустимая длина кабеля между основным кросс-соединением и горизонтальным кросс-соединением, с учетом одного промежуточного кросс-соединения.)

Примечание. Коаксиальные кабели не распознаются версией стандарта ANSI / TIA-568-C.

3) Рабочая зона

Рабочая зона — это место, где горизонтальный кабель заканчивается у настенной розетки, также называемой телекоммуникационной розеткой. В рабочей зоне пользователи и телекоммуникационное оборудование подключаются к структурированной кабельной инфраструктуре.Рабочая зона начинается в области телекоммуникаций и включает в себя следующие компоненты:

• Коммутационные кабели, модульные шнуры, оптоволоконные перемычки и переходные кабели
• Адаптеры, такие как симуляторы и другие устройства, которые изменяют сигнал или сопротивление кабеля (эти устройства должны быть внешними по отношению к информационному выходу)
• Станционное оборудование, такое как компьютеры, телефоны, факсы, терминалы данных и модемы

Электропроводка в рабочей зоне должна быть простой и удобной в обращении.В сегодняшней деловой среде часто необходимо перемещать, добавлять или снимать оборудование. Следовательно, кабельная система должна легко адаптироваться к этим изменениям.

4) Телекоммуникационные помещения и телекоммуникационные шкафы

Телекоммуникационные комнаты (вместе с аппаратными, часто называемые коммутационными шкафами) и телекоммуникационные шкафы — это места внутри здания, где расположены кабельные компоненты, такие как кросс-соединения и коммутационные панели.В этих помещениях или корпусах берут начало горизонтальная структурированная кабельная разводка.

Горизонтальная кабельная разводка оканчивается патч-панелями или клеммными блоками, а затем использует горизонтальные пути для доступа к рабочим зонам. Телекоммуникационная комната или корпус может также содержать сетевое оборудование, такое как концентраторы LAN, коммутаторы, маршрутизаторы и повторители. Аппаратные помещения для магистральных кабелей заканчиваются в телекоммуникационной комнате или корпусе. На рисунке выше показано отношение телекоммуникационной комнаты к магистральным кабелям и аппаратным.

Телекоммуникационный шкаф предназначен для обслуживания меньшей площади пола, чем телекоммуникационная комната.

TIA Fiber Optics LAN (www.fols.org) сравнил разницу в стоимости между сетевыми кабелями, использующими либо телекоммуникационные комнаты, либо телекоммуникационные шкафы на каждом этаже коммерческого здания, и обнаружил 30-процентную экономию при использовании нескольких телекоммуникационных шкафов. .

TIA-569-B обсуждает дизайн и технические характеристики телекоммуникационной комнаты.TIA-569-B рекомендует размещать телекоммуникационные комнаты вертикально между этажами. ANSI / TIA-568-C дополнительно предписывает следующие спецификации, касающиеся телекоммуникационных помещений:

• Следует проявлять осторожность, чтобы избежать напряжения кабеля, резких изгибов, скрепок, слишком туго намотанного кабеля и чрезмерного натяжения. Вы можете избежать этих ловушек с помощью хороших методов прокладки кабелей.
• Используйте только подключаемое оборудование, соответствующее желаемым техническим характеристикам.
• Горизонтальная кабельная разводка должна подключаться напрямую не к устройству, зависящему от приложения, а к телекоммуникационной розетке. Для подключения устройства к кабельной разводке следует использовать коммутационные кабели или аппаратные шнуры. Например, горизонтальные кабели никогда не должны выходить прямо из стены и подключаться к телефону или сетевому адаптеру.

5) Подъезд

Вход в здание (вход в здание) в соответствии с ANSI / TIA-568-C.1 указывает точку в здании, где кабели соединяются с внешним миром. Все внешние кабели (магистраль университетского городка, межэтажные здания, антенные пути и поставщик телекоммуникационных услуг) должны входить в здание и заканчиваться в одной точке.

Операторы связи обычно должны завершать работу в пределах 50 футов от входа в здание. Физические требования к интерфейсному оборудованию определены в TIA-569-B, Стандарте коммерческих зданий для телекоммуникационных путей и пространств.Спецификация охватывает дизайн телекоммуникационных помещений и кабельные трассы.

TIA-569-B рекомендует специальный вход для зданий площадью более 20 000 квадратных футов. Если здание имеет площадь более 70 000 квадратных футов, то для TIA-569-B требуется выделенная запираемая комната с фанерными оконечными полями на двух стенах. Стандарт TIA-569-B также определяет рекомендации по количеству оконечных окон из фанеры, исходя из площади здания в квадратных футах.

Точка демаркации — Точка демаркации (также называемая демаркацией, произносится как ди-марка) — это точка в пределах объекта, собственности или университетского городка, где заканчивается цепь, предоставленная внешним поставщиком, например телефонной компанией.После этого заказчик предоставляет оборудование и кабели. За техническое обслуживание и эксплуатацию оборудования за пределами демаркации ответственность несет заказчик.

Входное устройство может делить пространство с помещением для оборудования, если это необходимо или возможно. Телефонные компании часто называют входной пункт демаркационной точкой. В некоторых подъездах также находится телефонное оборудование или АТС (частные телефонные станции). На следующем рисунке показан пример входного сооружения.

6) Аппаратная

Следующая подсистема структурированной кабельной разводки, определенная ANSI / TIA-568-C.1 — это аппаратная, которая представляет собой централизованное пространство, предназначенное для размещения более сложного оборудования, чем входные помещения или телекоммуникационные комнаты. Часто там находится телефонное оборудование или оборудование для передачи данных, такое как маршрутизаторы, коммутаторы и концентраторы. Возможно, там будет храниться компьютерная техника. Магистральные кабели должны заканчиваться в аппаратной.

В небольших организациях желательно располагать аппаратную в том же месте, что и компьютерный зал, в котором находятся сетевые серверы и, возможно, телефонное оборудование.На следующем рисунке показана аппаратная. Для получения информации о правильном проектировании аппаратной см. TIA-569-B.

> 3. Производительность мультимедиа и подключаемого оборудования

ANSI / TIA-568-C определяет требования к рабочим характеристикам для кабелей с витой парой и волоконно-оптических кабелей. Кроме того, указаны характеристики длины кабеля и типов проводов для горизонтальных, магистральных и коммутационных кабелей.

1) Неэкранированная витая пара, 100 Ом

ANSI / TIA-568-C.2 распознает четыре категории кабелей UTP, которые могут использоваться в структурированных кабельных системах. Эти кабели UTP должны иметь характеристическое сопротивление 100 Ом, плюс-минус 15 процентов, от 1 МГц до максимальной полосы пропускания, поддерживаемой кабелем. Их обычно называют по номеру категории, и их рейтинг основан на максимальной полосе частот. Категории представлены в следующей таблице.

Обеспечение определенного уровня производительности кабелей

UTP не могут считаться соответствующими категориям 3–, 5e–, 6– или 6A (и, следовательно, сертифицированными), если все компоненты кабельной системы не удовлетворяют особым требованиям к характеристикам конкретной категории.

Компоненты включают следующее:

• Все магистральные и горизонтальные кабели
• Пункты связи
• Патч-панели
• Провода кросс-коммутации и блоки кросс-коммутации

Все заделки патч-панелей, заделки настенной панели, обжима и перфорации кросс-коммутации также должны соответствовать конкретным рекомендациям для соответствующей категории. Другими словами, сетевая ссылка будет работать так же хорошо, как и компонент, соответствующий самой низкой категории в ссылке.

Подключение оборудования: потеря производительности

Часть стандарта ANSI / TIA-568-C.2 предназначена для обеспечения того, чтобы соединительное оборудование (кросс-соединения, коммутационные панели, коммутационные кабели, телекоммуникационные розетки и соединители) не оказывало отрицательного влияния на затухание и ДАЛЕЕ. С этой целью стандарт определяет требования к подключению оборудования для обеспечения совместимости с кабелями.

Коммутационные кабели и перемычки кросс-коммутации

ANSI / TIA-568-C.1 также определяет требования, которые применяются к кабелям, используемым для коммутационных кабелей и перемычек кросс-коммутации.Требования включают рекомендации по ограничению максимального расстояния для соединительных кабелей и кросс-соединений, как показано здесь:

Общее максимальное расстояние канала не должно превышать максимальное расстояние, рекомендованное для используемого приложения. Например, расстояние канала для 100Base-TX Ethernet не должно превышать 100 метров.

Примечание. В коммутационных кабелях следует использовать многожильные, а не одножильные провода. Наконечник, чтобы кабель был более гибким.Одножильные кабели легко повредить, если их слишком сильно или слишком часто сгибать.

Патч-кабели обычно имеют немного большее затухание, чем горизонтальные кабели, потому что они многожильные, а не одножильные. Хотя многожильные проводники увеличивают гибкость соединительного кабеля, они также увеличивают затухание.

Подробные требования к медным кабелям и компонентам связи можно найти в ANSI / TIA 568-C.2. Оптоволоконные кабели и компоненты подключения содержатся в стандарте ANSI / TIA 568-C.3. Мы настоятельно рекомендуем вам ознакомиться с требованиями к кабельной разводке, если вам нужно указать производительность кабельному подрядчику. Вам нужно будет только сослаться на стандарт для целей запроса цен, но ваши знания помогут в ваших обсуждениях с подрядчиком.

2) Волоконно-оптический кабель

Стандарт ANSI / TIA-568-C допускает использование как одномодовых, так и многомодовых оптоволоконных кабелей.

Два разъема ранее широко использовались в волоконно-оптических кабельных системах: разъемы ST и SC.Во многих установках использовался разъем типа ST, но теперь стандарт распознает только разъем типа 568SC. Это было изменено, чтобы спецификации оптоволокна в ANSI / TIA-568-C.3 могли согласовываться со стандартом ISO 11801, используемым в Европе.

Стандарт ANSI / TIA-568-C.3 также распознает разъемы малого форм-фактора, такие как разъемы MT-RJ и LC, а также разъемы массива, такие как разъемы MPO.

Что такое режимы волокна

Оптоволоконный кабель называется одномодовым или многомодовым.Термин «мода» относится к количеству независимых подкомпонентов света, которые распространяются через отдельные участки жилы оптоволоконного кабеля. Одномодовый оптоволоконный кабель использует только один режим света для распространения по оптоволоконному кабелю, тогда как многомодовое волокно позволяет распространяться множеству режимов света.

Многомодовый оптоволоконный кабель

Многомодовое оптическое волокно чаще всего используется в качестве магистрального кабеля внутри здания и для горизонтального кабеля. Многомодовый кабель позволяет нескольким видам света распространяться по кабелю и, таким образом, сокращает длину кабеля и имеет более низкую доступную полосу пропускания.Устройства, в которых используется многомодовый оптоволоконный кабель, обычно используют светодиоды (светодиоды) для генерации света, проходящего через кабель; однако сетевые устройства с более высокой пропускной способностью, такие как Gigabit Ethernet, теперь используют лазеры с многомодовым оптоволоконным кабелем. ANSI / TIA-568-C.3 распознает два типа многомодового оптоволоконного кабеля:

1. Двухволоконный (дуплексный) 62,5 / 125 микрон (также известный как OM1 согласно ISO 11801)
2. Многомодовый оптоволоконный кабель 50/125 мкм

В рамках классификации многомодовых волоконно-оптических кабелей 50/125 микрон есть два варианта:

1. Стандартное 50-микронное волокно (также известное как OM2 согласно ISO 11801)
2. Опция с более высокой пропускной способностью, известная как оптимизированная для лазера 850/125 микрон (850 нм) (также известная как OM3)

ANSI / TIA-568-C.3 рекомендует использовать оптимизированный для лазера 50/125 микрон (OM3) с длиной волны 850 нм, поскольку он имеет гораздо более широкую полосу пропускания и поддерживает все приложения Gigabit Ethernet на самых больших расстояниях.

Одинаковые разъемы и передающая электроника используются в многомодовых оптоволоконных кабелях 62,5 / 125 мкм и 50/125 мкм. Поскольку многомодовое волокно имеет большой диаметр сердцевины, соединители и передатчики не нуждаются в таком же уровне точности, который требуется для одномодовых соединителей и передатчиков. В результате они дешевле одномодовых деталей.

Одномодовый оптоволоконный кабель

Одномодовый оптоволоконный кабель обычно используется в качестве магистрального кабеля за пределами здания, а также обычно является кабелем для систем междугородной телефонной связи. Свет проходит через одномодовый оптоволоконный кабель, используя только одномодовый, что означает, что он проходит прямо по оптоволокну и не «отражается» от стенок кабеля. Поскольку по кабелю проходит только один вид света, одномодовый оптоволоконный кабель поддерживает более высокую полосу пропускания и большие расстояния, чем многомодовый оптоволоконный кабель.

Устройства, в которых используется одномодовый оптоволоконный кабель, обычно используют лазеры для генерации света, проходящего через кабель. Поскольку размер сердцевины одномодового кабеля намного меньше, чем у многомодового волокна, соединительное оборудование и особенно лазеры намного дороже, чем те, которые используются для многомодового волокна. В результате одномодовые системы (кабель плюс электроника) более дороги, чем многомодовые системы.

ANSI / TIA-568-C.3 распознает одномодовые оптоволоконные кабели OSI и OS2.

Оптоволокно и телекоммуникационные комнаты

Стандарт ANSI / TIA-568-C определяет, что определенные функции телекоммуникаций должны соблюдаться, чтобы установка соответствовала спецификациям:

• Телекоммуникационные розетки должны иметь возможность подключать как минимум два волокна к соединениям 568SC.
• Чтобы предотвратить повреждение волокна, телекоммуникационные розетки должны обеспечивать средства фиксации волокна и поддерживать минимальный радиус изгиба 30 миллиметров.
• Телекоммуникационные розетки должны вмещать не менее одного метра двухволоконного (дуплексного) кабеля.
• Телекоммуникационная розетка (и), поддерживающая оптоволоконный кабель, должна представлять собой коробку для поверхностного монтажа, которая устанавливается поверх стандартной электрической коробки размером 4 дюйма на 4 дюйма.

Учебное пособие по проводке в помещении / сети — Meridian Outpost

Вертикальная система организации кабелей и горизонтальная организация кабелей

С увеличением количества кабелей и устройств прокладка кабелей становится все более сложной.Эффективная прокладка сетевых кабелей не только помощники повышают гибкость прокладки кабелей, но также помогают улучшить работу в центре обработки данных. Поэтому хорошо организованная кабельная разводка сейчас является горячей точкой. Фактически, решения по организации кабелей можно разделить на вертикальные и горизонтальные. Однако, столкнувшись с двумя вариантами, какой выбрать?

Что такое вертикальная прокладка кабелей?

Вертикальное управление кабелями — это решение для закрепления, связывания и прокладки кабелей в вертикальном проходе внутри серверной стойки.В этой стоечной системе вертикального управления кабелями вертикальные кабельные организаторы обеспечивают вертикальный проход для множества кабелей от коммутаторов до коммутационной панели. Эти вертикальные распределители проводов доступны с размерами высоты до 48U и шириной до 10 дюймов.

Вертикальные кабельные организаторы типов

На рынке представлен ряд вертикальных кабельных органайзеров. Среди них большой популярностью пользуются три стиля.

Пластиковый вертикальный кабельный органайзер высотой 5U с пальцем радиуса изгиба. Палец радиуса изгиба высотой 5U поставляется с корпусом для монтажа в стойку, медной или волоконной коммутационной панелью.Он разработан для эффективного сохранения радиуса изгиба кабеля. Более того, его можно установить во все 19-дюймовые или 23-дюймовые стойки EIA с 2 и 4 опорами.

Вертикальный кабельный органайзер с одинарным D-образным кольцом — Вертикальный кабельный органайзер с одинарным D-образным кольцом имеет цельную конструкцию. Легко получить доступ к кабелям для MAC (перемещение, добавление и изменение). Кроме того, 1,7 и 3 дюйма — это обычно используемые размеры ширины для вертикального кабельного организатора с одним D-образным кольцом.

Вертикальный кабельный органайзер с высокой плотностью размещения — Вертикальный кабельный органайзер с высокой плотностью размещения можно разделить на одностороннюю и двустороннюю версии.Его можно установить по бокам открытых рамных стоек. Двусторонний вертикальный кабельный органайзер 45U, 4,9 дюйма, является наиболее распространенным типом на рынке.

Рисунок 1: Вертикальные кабельные организаторы

Что такое горизонтальная прокладка кабелей?

Горизонтальный кабельный органайзер часто устанавливается в стойках или шкафах. Это позволяет размещать кабели на передних стойках или аккуратно отводить их от оборудования. Обычно горизонтальный кабельный органайзер составляет одну или две стойки, а при необходимости даже выше.Более того, он позволяет диспетчерам кабелей управлять всеми типами кабелей, включая оптоволоконные, коаксиальные, соединительные и т. Д.

Рисунок 2: Горизонтальная прокладка кабелей

Горизонтальные кабельные организаторы типов

На рынке представлены различные типы горизонтальных кабельных органайзеров, и каждый из них имеет свои сильные стороны для соответствующего применения. В общем, обычно используются три типа:

Горизонтальный кабельный органайзер с D-Ring. Горизонтальный кабельный органайзер с D-Ring представляет собой инструмент управления с открытым доступом.Более того, он также обеспечивает большую гибкость. Таким образом, компоненты и кабели можно легко добавить или удалить в зависимости от системных требований. Дополнительные сведения об этом см. В разделе Как использовать диспетчер кабелей D-Ring?

Горизонтальный кабельный органайзер с пальцевым каналом. Когда дело доходит до горизонтального кабельного организатора с пальцевым каналом, это один из самых популярных типов горизонтальных кабельных каналов. Он имеет ряд пальцев и сквозных отверстий, которые могут прокладывать кабели стойки и уменьшать натяжение кабелей.

Горизонтальный кабельный органайзер с щеточной полосой — Горизонтальный кабельный органайзер с щеточной полосой обычно изготавливается из нейлоновой щетины и стали. Он позволяет пропускать кабели от передней части стойки к задней.

Рисунок 3: Горизонтальные кабельные менеджеры высотой 1U

Сравнение вертикальной и горизонтальной прокладки кабелей

Что касается организации прокладки кабелей, независимо от того, вертикальная она или горизонтальная, они имеют некоторое сходство. Например, оба они способствуют повышению производительности сети за счет повышения эффективности воздушного потока и охлаждения.И они защищают кабели от повреждений, таких как неправильные изгибы или пыль. Более того, с помощью этого управления можно улучшить эстетику центра обработки данных. На самом деле, эти две разновидности менеджмента все еще обладают своими индивидуальными преимуществами.

Преимущества вертикальной прокладки кабелей

Уменьшение помех сигнала. Вертикальная разводка кабелей позволяет разделять кабели питания и передачи данных в стойках. Таким образом, вероятность перекрестных помех и помех между ними может быть значительно снижена.

Экономически выгодно — если вертикальная стойка для кабелей с пальцами с радиусом изгиба используется непосредственно с угловой коммутационной панелью, вам не нужно использовать горизонтальную панель для управления кабелями. Это снизит стоимость.

Преимущества горизонтальной прокладки кабелей

Минимизируйте время простоя — когда что-то пойдет не так, техническим специалистам придется потратить часы на отслеживание неорганизованных проводов. Но в большинстве случаев простои недопустимы. Благодаря горизонтальному расположению кабелей кабели можно аккуратно уложить.Это позволяет техническим специалистам легко и быстро определять и обслуживать устройства.

Содействовать росту — благодаря горизонтальной прокладке кабелей кабели больше не будут запутываться. Техническим специалистам удобно объединять оборудование в стойки или добавлять дополнительные стойки. Кроме того, без проблем можно добавить новые порты и кабели.

Заключение

Вертикальная кабельная разводка и горизонтальная кабельная разводка вносят уникальный вклад в создание центра обработки данных.Что выбрать, зависит от реальных потребностей. Иногда они используются в комбинации. FS.COM предоставляет все упомянутые выше устройства. Все, что вам нужно для наведения порядка в кабелях серверной стойки, добро пожаловать на сайт www.fs.com.

Статья по теме: Рекомендации по организации серверной стойки

Лучшая система управления кабелями: горизонтальная или вертикальная

Любой, кто когда-либо работал в ИТ, понимает проблемы организации кабелей. При работе с отдельными компьютерами обычно бывает достаточно связать шнуры вместе и связать их молнией, чтобы они выглядели аккуратно и чисто.Однако при работе в центре обработки данных это никуда не годится. На этих объектах часто используются сотни или даже тысячи единиц оборудования, для каждого из которых требуется несколько кабелей. В таких ситуациях вам понадобится проверенная стратегия. Двумя наиболее распространенными вариантами являются вертикальная и горизонтальная разводка кабелей. Мы сравним плюсы и минусы каждого из них, чтобы вы могли решить, какая система управления кабелями лучше всего подходит для вас.

Вертикальная кабельная разводка — это когда вы прокладываете кабели от единицы оборудования в серверной стойке до вертикального кабельного организатора.Этот кабельный органайзер устанавливается внутри стойки и удерживает кабели связанными вместе во время движения вверх или вниз до выхода из стойки. Они бывают нескольких размеров, поэтому вы можете подключить столько кабелей, сколько вам нужно для конкретной ситуации. Кроме того, это позволяет кабелям безопасно изгибаться, когда они выходят из стойки или возвращаются к другому элементу оборудования.

Преимущества вертикальной прокладки кабелей:

• Уменьшение помех сигнала — Стратегии вертикальной прокладки кабелей позволяют держать кабели питания и передачи данных отдельно, что может помочь предотвратить помехи, тем самым улучшив качество сигнала.
• Экономически выгодно — Вертикальные кабельные органайзеры очень доступны, и в большинстве случаев вам понадобится только один на каждую серверную стойку. Это может помочь сократить ваши общие расходы.
• Не занимает места для оборудования — Поскольку вертикальные кабельные организаторы размещаются вдоль внутреннего края серверной стойки, они не занимают места, которое можно было бы использовать для дополнительного оборудования.

К недостаткам вертикальной прокладки кабелей относятся:

• Отслеживающие кабели — Если вам нужно отследить кабель, это сложнее и может потребовать осторожного перемещения каждого кабеля, чтобы убедиться, что вы смотрите на правильный. .Однако правильная маркировка кабеля может компенсировать этот недостаток.
• Добавление и удаление кабелей — Добавление и удаление кабелей может быть проблемой, особенно когда вертикальный кабельный органайзер начинает заполняться. Пока вы держите кабели в чистоте и надежно закреплены, это не должно быть проблемой.

Горизонтальная прокладка кабелей — это когда кабели проходят через пластмассовый или металлический блок, который размещается над или под устройством, где кабели вставлены.Кабели остаются на месте и разделены, поэтому для каждого из них есть свое место в кабельном организаторе. Эти кабельные организаторы могут иметь размер 1U или 2U, что позволяет организовать кабели от нескольких устройств.

Преимущества горизонтального управления кабелями включают следующее:

• Более легкое отслеживание кабелей — Поскольку каждый кабель проходит через свой собственный «порт» на горизонтальном организаторе, отследить кабели намного проще. Это очень важно для устранения неполадок.
• Добавление кабелей — это просто — проложить новые кабели очень просто при использовании горизонтального кабельного организатора.Просто поднесите кабель к менеджеру и пропустите его в порт на оборудовании. Не беспокойтесь о повреждении других кабелей или других проблемах.
• Передняя и задняя кабели — Горизонтальные кабельные организаторы могут помочь закрепить и упорядочить кабели, идущие к передней или задней части серверной стойки. Это поможет обеспечить постоянную защиту и упорядоченность кабелей.

К недостаткам горизонтальной кабельной разводки относятся:

• Занимая место — Горизонтальные кабельные организаторы устанавливаются в месте, где в противном случае могло бы разместиться дополнительное оборудование.В большинстве случаев это не проблема, потому что в любом случае рекомендуется оставить открытое пространство для вентиляции.
• Более длительная установка — Пропуск каждого кабеля через собственное отверстие в горизонтальном кабельном организаторе может занять много времени. Однако иметь правильно организованную серверную стойку стоит усилий.

Может быть сложно решить, какая система управления кабелями лучше всего подходит для ваших серверных стоек. Однако реальность такова, что вам может понадобиться и то, и другое.Горизонтальный вариант позволяет закрепить кабели и держать их разделенными в стойке. Вертикаль будет удерживать все на месте, пока она поднимается или опускается из самой серверной стойки. Важно найти эффективное решение для организации кабелей для вашего центра обработки данных. RackSolutions предлагает множество дополнительных полезных советов и нестандартных продуктов, чтобы вы могли найти лучшую систему управления кабелями, которая подойдет именно вам.
